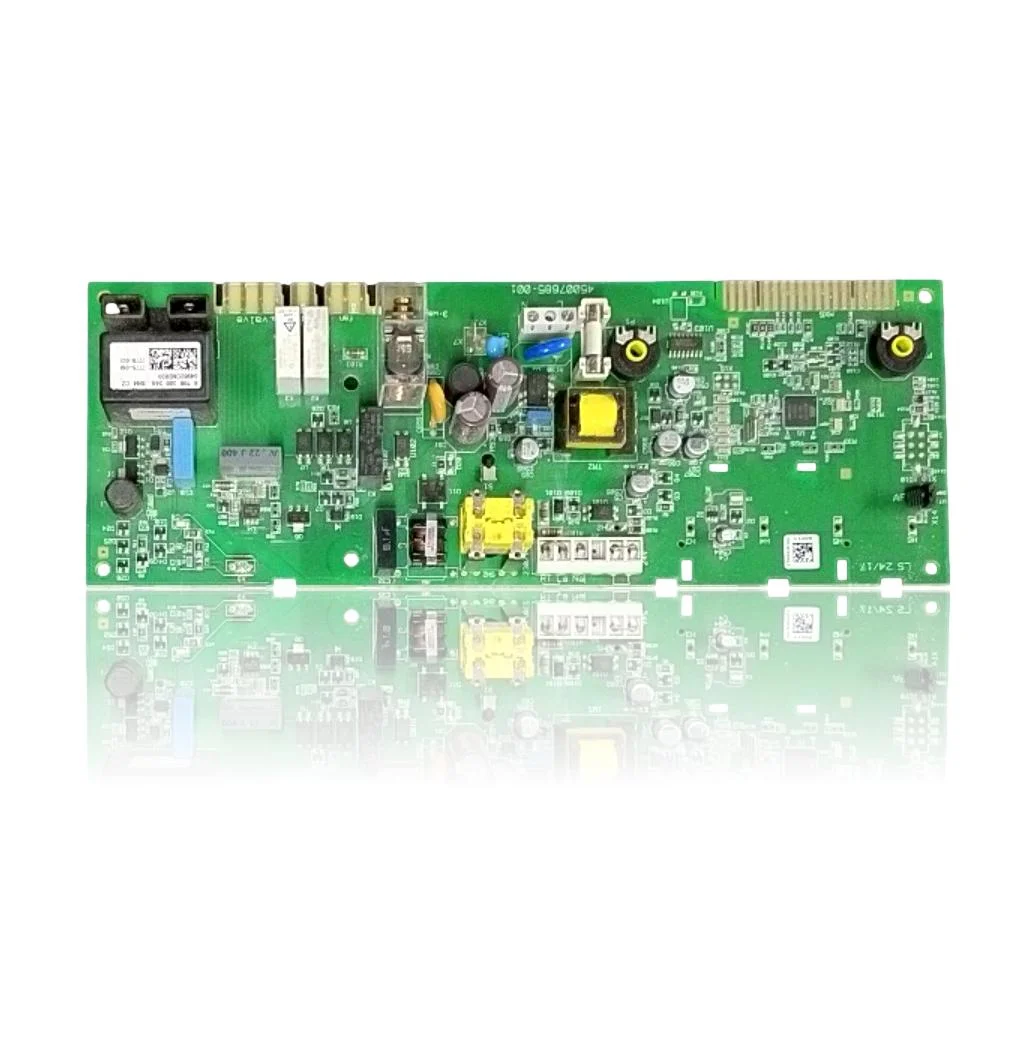

Carte Électronique Pour Chaudière ZW24AE23 Et Autres Ref. 8708300244
La carte électronique pour chaudière ZW24AE23, référence 8708300244 de Junkers, est le composant qui contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou fonctionner de manière erratique, affichant l'erreur F0 : Erreur interne sur la carte électronique. Cette pièce est compatible avec plusieurs modèles de la gamme Ceraclass Midi, comme le ZW 24 AE 23 et le ZW 24 KE 31, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de la remplacer si ces symptômes de défaillance se présentent.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 8708300244
- Garantie
- 1 an
Chaudières Junkers compatibles avec la référence 8708300244
Carte electronique avec référence 8708300244. Sept compatibilités vérifiées : ZW 24 AE 23 et ZW 24 AE 23 S2805.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Junkers ZW 24 AE 23 | Ceraclass Midi | Contraste |
| Junkers ZW 24 AE 23 S2805 | Ceraclass Midi | Contraste |
| Junkers ZW 24 AE 31 S2805 | Ceraclass Midi | Contraste |
| Junkers ZW 24 KE 23 S2895 | Ceraclass Midi | Contraste |
| Junkers ZW 24 KE 31 S2895 | Ceraclass Midi | Contraste |
| Junkers ZW 24-2E DV AE 23 S2 | Ceraclass Midi | Contraste |
| Junkers ZW 24-2E DV AE 31 S2 | Ceraclass Midi | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 8708300244 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 8708300244. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 8708300244
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière fait du bruit d'allumage mais la flamme ne s'allume pas.
Cause : La carte contrôle l'allumage ; si le signal d'étincelle ou d'ouverture de gaz est défectueux, le brûleur ne démarre pas.
Vérifiez l'électrode d'allumage et assurez-vous que le gaz arrive avant de remplacer la carte électronique.
- 02
La chaudière est éteinte, sans lumières ni écran, bien qu'il y ait du courant dans la maison.
Cause : Si l'alimentation sélectionnable est de 230V ou 110V, une panne à cette étape laisse l'équipement sans électronique.
Vérifie que la sélection de tension de la carte correspond à celle de ton installation avant de la considérer comme défectueuse.
- 03
La chaudière fonctionne un certain temps puis se bloque, il faut la réinitialiser pour qu'elle redémarre.
Cause : Le circuit secondaire de 24V de la carte alimente les sondes et les sécurités; une chute de cette tension provoque des blocages intermittents.
Notez si le blocage se produit toujours avec la même demande (chauffage ou ECS) avant de l'attribuer à la carte.
- 04
La commande ou le thermostat ne fait pas réagir la chaudière.
Cause : L'entrée de demande de la carte peut être endommagée ou mal connectée.
Vérifiez la continuité du câblage du thermostat et sa connexion aux bornes avant de changer la carte.
Codes d'erreur Junkers nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F0 | Erreur interne de la carte électronique (module de commande) de la chaudière. | C'est le seul code que la documentation technique de la Ceraclass Midi attribue directement à un défaut interne du module électronique (cette même pièce). Vérification : contrôlez les connexions et le câblage de la carte ; si le défaut persiste après avoir écarté le câblage, la carte est défectueuse et doit être remplacée. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Junkers 8708300244
- Référence catalogue
- 8708300244
- SKU interne Uniclima
- PECJZW35
- Marque
- Junkers
- Type de pièce
- Cartes électroniques
- Unités en stock
- 2 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Tension d'alimentation sélectionnable
- 230/110V
- Tension secondaire (circuit basse tension)
- 24V
Questions fréquentes sur la carte électronique 8708300244
Cette carte électronique Réf. 8708300244 est-elle compatible avec la chaudière ZW24AE23 ?
Quels modèles de chaudières sont compatibles avec la carte Réf. 8708300244 ?
Quelle tension d'alimentation accepte la carte de la chaudière ?
Cette carte est-elle compatible avec la chaudière ZW24KE23S2895 ?
Quel code d'erreur est documenté pour cette carte ?
Quelle est la référence de cette carte électronique ?
