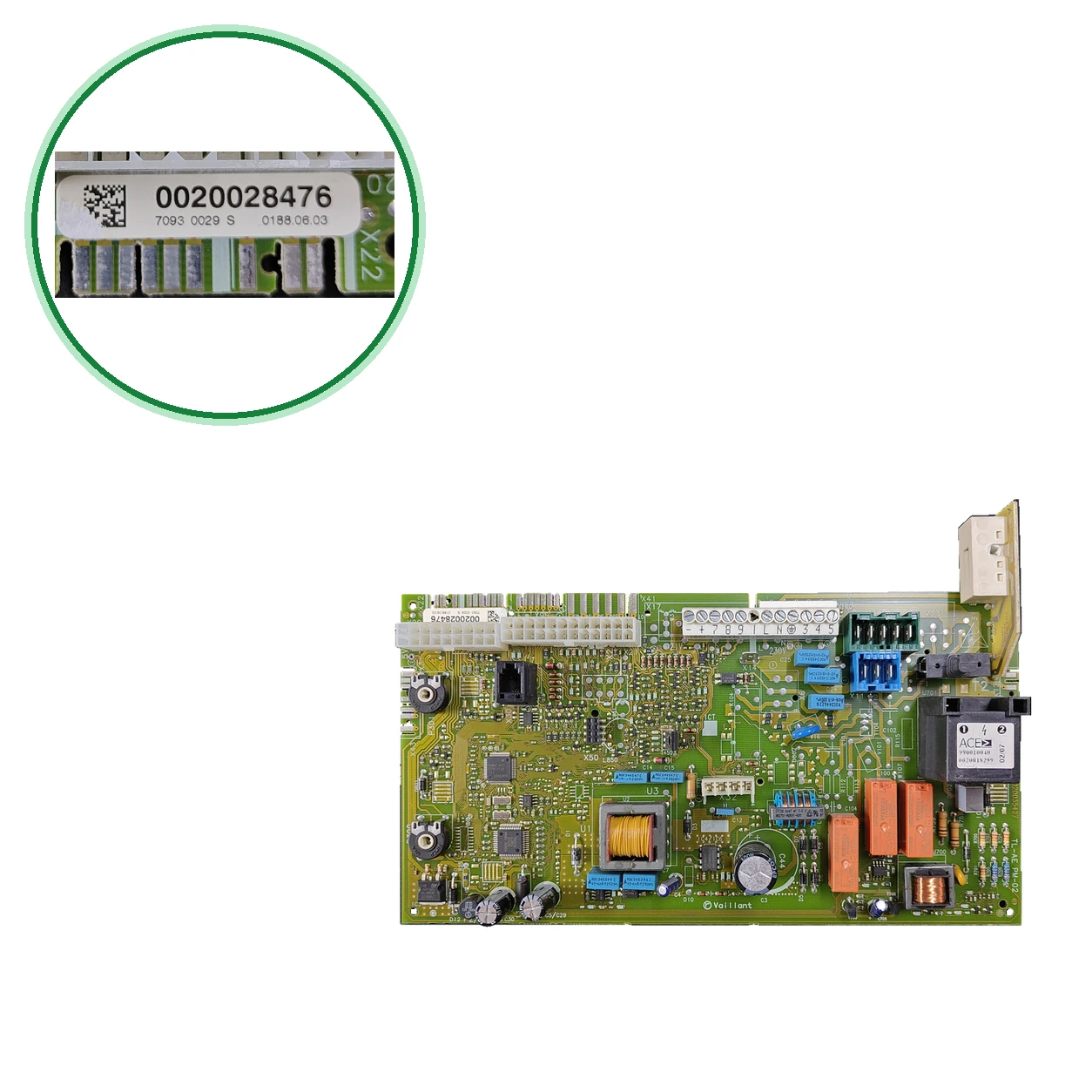

Placa électronique Vaillant TM-AE V132_E · 0020035427 / 0020028476 pour VMW ES 23/362 3-5 RV
Platine de contrôle de chaudière Vaillant avec application en attente de confirmation. L'écran éteint et l'absence de fonctionnement nécessitent un diagnostic avant d'attribuer la panne à cette pièce.
- Type de pièce
- Vaillant
- État
- Reconditionné
- Référence catalogue
- 0020028476
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence 0020028476
Vaillant avec la référence 0020028476. Une compatibilité vérifiée : Vaillant atmoTEC pro. Il y a 3 autres modèles que nous sommes encore en train de vérifier.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant atmoTEC pro | Vaillant | Contraste |
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Vaillant turboTEC pro et plus, atmoTEC plus | Vaillant | Non confirmé |
|---|---|---|
| Vaillant VUW 180, 182, 200, 202, 240 et 242 (3-3 M), VU 240/3-3 M, VUW GR 242/4-3B et 282/4-3B | Vaillant | Non confirmé |
| Vaillant VMW ES 23/362 3-5 RV (TURBOTEC) | Vaillant | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 0020028476 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Recherchez dans le circuit le code 0020035427, près de TL-AE et PM-02. La désignation marquée est TM-AE V132_E et la référence, 0020028476 (la citation à côté de 0020035427).
- Ne la considère pas comme équivalente aux autres versions : .md et marque PM-03 et les plaques depuis 2015 portent le 0020202559.
- Vérifiez votre chaudière : Confirmation enregistrée : la VMW ES 23/362 3-5 RV (TURBOTEC) ; ils mentionnent l'atmoTEC pro, sans modèle concret.
- Des questions ? Envoyez-nous depuis Contact un photo de l'étiquette de votre pièce et de la plaque des caractéristiques de la chaudière, ou appelez-nous au 911 17 77 77.
Symptômes nécessitant un diagnostic sur le vaillant 0020028476
Symptômes et pannes fréquentes
- 01
L'afficheur s'éteint et la chaudière ne fonctionne pas.
Cause : À confirmer : (.md) indique un signal de plaque défectueuse et l'attribue à des surtensions et des tempêtes.
- 02
Ne démarre pas et un forum mentionne un F28 qui ne se réinitialise pas (un cas, atmoTEC pro)
Cause : L'auteur a vérifié le circuit de réinitialisation sur banc et, apparemment, la carte s'était mouillée : il a trouvé une connexion de pistes corrodée et l'a pontée.
- 03
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
- 04
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
- 05
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.
- 06
La chaudière ne s'allume pas ou s'éteint en marche, avec l'avertissement F28 ou F29.
Cause : Faux d'allumage ou de flamme : gaz, électrode ou vanne gaz.
Vérifiez que la vanne de gaz est ouverte et réinitialisez une fois. Si cela revient, faites-le vérifier par un technicien.
- 07
La chaudière se bloque avec l'avertissement F61 ou F62 : défaut de la vanne gaz ou de la carte électronique.
Cause : Vanne gaz défectueuse ou carte électronique avec défaut.
Ne le manipulez pas. Faites-le vérifier par un technicien.
- 08
La chaudière ne démarre pas ou s'éteint, avec l'avertissement F28 ou F29.
Cause : Alimentation en gaz, électrode d'ionisation ou prise de terre.
Faites-le vérifier par un technicien. Ne touchez pas à la vanne gaz.
- 09
La chaudière détecte une flamme avec la vanne gaz fermée : avis F27.
Cause : Électrode d'ionisation, carte électronique ou électrovanne gaz défectueuse.
C'est un défaut de sécurité. Qu'un technicien le vérifie immédiatement.
- 10
La chaudière affiche l'avertissement F63 : défaut de mémoire de l'électronique.
Cause : Carte électronique défectueuse.
Qu'il soit vérifié par un technicien. Il se peut qu'il faille changer la carte électronique.
- 11
La chaudière ne s'allume pas et se bloque avec F28 ou F29.
Cause : Pas de détection de flamme au démarrage, ou la flamme s'éteint et ne se rallume pas : manque de gaz, problème d'allumage ou de l'électrode.
Vérifiez que la vanne de gaz est ouverte. Si elle reste bloquée, faites-la vérifier par un technicien.
- 12
La chaudière ne s'allume pas et affiche F.28.
Cause : Après trois tentatives d'allumage infructueuses, l'appareil passe en panne.
C'est une affaire de technicien : cela peut venir du gaz ou de l'électronique.
- 13
La chaudière s'éteint en marche et affiche F.29.
Cause : La flamme s'éteint et le réallumage ne se fait pas correctement.
Qu'il soit vérifié par un technicien.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.28 | Faux d'allumage sur l'atmoTEC pro : le brûleur ne s'allume pas après cinq tentatives et l'appareil se bloque. | Ce n'est pas en soi un diagnostic de carte défectueuse. L'appareil ne tente de redémarrer que après un réarmement manuel. Si le code se répète et que vous doutez que la cause soit la carte, consultez-nous avec le modèle de votre chaudière. |
| F.29 | Perte de flamme en fonctionnement et échec de réallumage. | Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage. |
| F.61 | La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte. | Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct. |
| F.62 | La vanne gaz tarde à se fermer après l'extinction de la flamme. | Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte. |
| F.63 | Erreur de mémoire de la carte (EEPROM). | Il est conseillé de vérifier la carte par un technicien. |
| F.67 | La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation. | Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation. |
| F27 | Flamme détectée avec le brûleur éteint. | C'est un défaut de sécurité. Qu'un technicien le vérifie immédiatement. Cela peut concerner l'électrode, la vanne gaz ou la carte. |
| F26 | Courant du moteur pas à pas de la vanne gaz non plausible. | Qu'il soit vérifié par un technicien. Vérifiez la vanne gaz, son câblage ou la carte électronique. |
| F49 | Tension basse sur l'eBUS (ligne du thermostat ou régulateur). | Vérifiez le câblage du thermostat. Si l'avertissement revient, faites-le vérifier par un technicien. Cela concerne la carte de communication. |
| F64 | Erreur dans le système électronique ou dans les sondes. | Qu'il soit vérifié par un technicien. Cela pourrait être lié à la carte électronique ou à un court-circuit dans une sonde de départ ou de retour. |
| F65 | Température du système électronique trop élevée. | Qu'il soit vérifié par un technicien. Cela peut être dû à la chaleur externe sur la plaque ou à une plaque défectueuse. |
| F20 | Limitateur de température de sécurité activé : surchauffe. | Ne la réparez pas encore et encore. Qu'un technicien l'examine. Si l'avertissement revient, cela peut être dû à un manque de circulation d'eau, pas à la carte. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : Vaillant 0020028476
- Référence catalogue
- 0020028476
- SKU interne Uniclima
- PLC193
- Marque
- Vaillant
- Type de pièce
- Vaillant
- Unités en stock
- 2 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Sérigraphie de bornes
- 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5
- Inventaire — Bornes visibles
- +, 7, 8, 9, 1, L, N, 3, 4, 5
- Inventaire — Sous-composant relais
- ACE; marquages 9900010400, 002001829, 02 07
- Inventaire — Sous-composant relais, lecture alternative
- ACE; marquages 9900100040, 0020018.299, 0207
- Inventaire — Tension visible circuit
- 5 V
- Inventaire — Code marqué
- 0020028476; 7093 0029 S; 0188.06.03; 0020035427; TC-AE; TL-AE; PM-02; ACE990010040; 0020018299; 02/07
- Données supplémentaires — Poids
- 0,30 kg
- Identification — Désignation marquée
- TM-AE V132_E
- Identification — Code marqué
- 0020028476; 7093 0029 S; 0188.06.03
- Identification — Code marqué
- 0020035427; TC-AE; TL-AE; PM-02
- Identification — Code marqué
- ACE990010040; 0020018299; 02/07
- Fiche technique : Serigraphie de bornes
- 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5
- Données d'inventaire — Bornes visibles
- +, 7, 8, 9, 1, L, N, 3, 4, 5
- Données d'inventaire — Sous-composant relais
- ACE; marquages 9900010400, 002001829, 02 07
- Données d'inventaire — Sous-composant relais, lecture alternative
- ACE; marquages 9900100040, 0020018.299, 0207
- Données d'inventaire — Tension visible circuit
- 5 V
- Données d'inventaire — Code marqué
- 0020028476; 7093 0029 S; 0188.06.03; 0020035427; TC-AE; TL-AE; PM-02; ACE990010040; 0020018299; 02/07
- Applications en attente de vérification
- VMW ES 23/362 3-5 RV (TURBOTEC) — compatibilité annotée ; en attente de confirmation par variante.
- À confirmer : (.md) attribue à une carte défectueuse plusieurs codes d'erreur à l'écran, sans tableau officiel qui les confirme. Ne les considère pas comme preuve de carte.
- Selon l'auteur du fil, une bonne carte sans câblage affiche à l'écran des erreurs qui incluent F28 : les voir sur le banc ne prouve pas qu'elle soit défectueuse.
- À confirmer : Vaillant turboTEC pro et plus, atmoTEC plus — avec le code de la pièce : (0020028476). .md mentionne la plaque universelle 0020092371 pour Pro et Plus, sans l'associer à 0020035427 ; sans modèle spécifique.
- À confirmer : Vaillant VUW 180, 182, 200, 202, 240 et 242 (3-3 M), VU 240/3-3 M, VUW GR 242/4-3B et 282/4-3B : .md, sans code par modèle. pour la VUW 242 le circuit 0020034604 : contradiction non résolue ; comparez le code.
- Non compatible ou exclus : Vaillant Turbomax VUW 242/1E (1998-2001) — Il utilise une autre carte : PCB 130438
- Non compatibles ou exclus : Vaillant VUW 242/5-3, 282/5-3, 242/5-5 et 282/5-5 — Ils ont une autre carte : 0020202559
- Ne pas confondre : 0020202559 — Carte de turboTEC et atmoTEC fabriquées depuis 2015, avec d'autres paramètres — .md et elle est donnée pour cette génération ; ce n'est pas équivalent prouvé.
- Sans document officiel qui égalise ces codes : comparez les marqués.
- Deux forums relient 0020035427 avec l'atmoTEC pro (.ws avec PM-02 ; avec PM-03). Il la relie par 0020028476, la référence. .md donne PM-03 pour la famille turboTEC/atmoTEC. Discrepance PM-02/PM-03 non résolue ; sans décomposition officielle.
- Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant VMW ES 23/362 3-5 RV (TURBOTEC).
