Placa électronique Vaillant TL-AE/66 · 734766 pour TURBOmax Plus/pro Série 2-5

Application à la variante exacte en attente de confirmation. À confirmer : C'est la carte principale de la chaudière : elle gère l'allumage, le ventilateur, la pompe et la vanne gaz. Elle est suspectée en cas de blocages intermittents.

Type de pièce: Vaillant
État: Reconditionné
SKU interne: PLVMW24RX
Garantie: 1 an

TVA incluse En stock · 2 Uds

Compatibilité

Chaudières Vaillant compatibles

Vaillant. 0 compatibilités vérifiées. Il y a 3 autres modèles que nous sommes encore en train de vérifier.

Modèles en attente de vérification

Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.

Vaillant TURBOmax plus 824 E et 828 E (VUW 242/2-5 et 282/2-5)	Vaillant	Non confirmé
Vaillant Thermocompact 615 E, 620 E, 624 E, 628 E et 637 E	Vaillant	Non confirmé
Vaillant TURBOmax plus/pro série 2-5	Vaillant	Non confirmé

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Guide

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

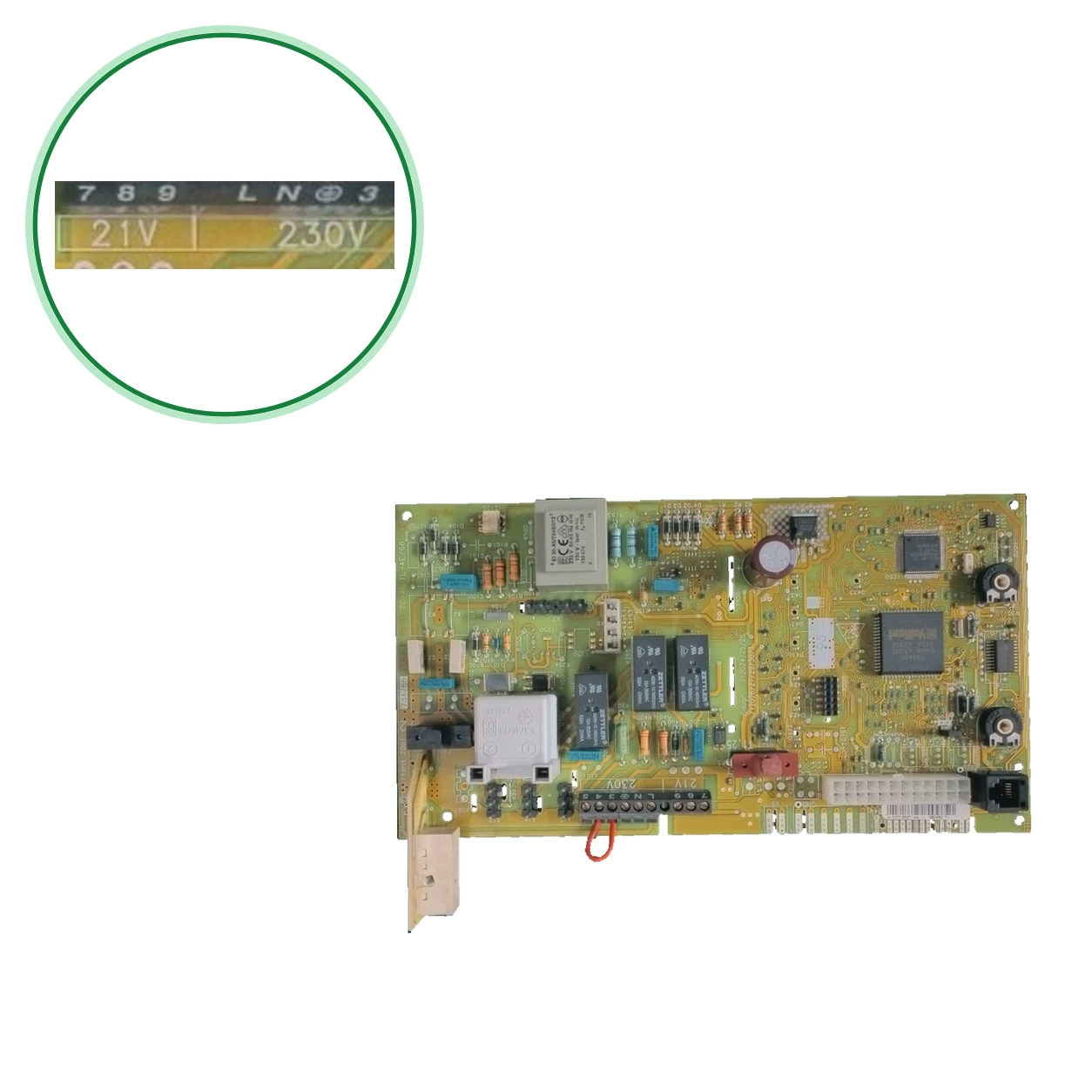

Cherchez sur votre carte la désignation TL-AE/66 et le code 734766, avec « Copyright Vaillant 2001 ». Sur notre unité, l'étiquette indique également TLC-AE/6.0.
Comparez les circuits internes : circuit principal 734498, module gris E3740/13 · 734637 et RM-02.
Comparez les bornes et les connecteurs : 21 V et 230 V, borniers 7, 8, 9, L, N, terre, 3, 4, 5 et fusible avec marquage T1,25.
Ne la confonds pas avec 130805 (série 2-3), 130827 (36 kW) ni 0020034604 (successeur du 130806). Compare toujours le 734766 de ta carte.
coïncident, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière. Des questions ? Envoyez-nous une photo de l'étiquette de votre pièce et de la plaque de la chaudière depuis Contact.

Diagnostic et codes d'erreur

Symptômes nécessitant un diagnostic sur le Vaillant

Symptômes et pannes fréquentes

01
La chaudière se bloque de manière intermittente.
Cause : À confirmer : il le cite pour la carte des Turbomax Plus 824E et 828E. Vérifiez le modèle exact et les codes F.xx de la chaudière avant de la remplacer.
02
La chaudière affiche F.28 : pas de détection de flamme au démarrage.
Cause : La carte électronique est l'une des causes possibles de la panne d'allumage.
Notez le code affiché sur l'afficheur. Un technicien doit écarter les autres causes de la panne avant de remplacer la carte électronique.
03
La chaudière affiche F.27 : elle détecte une flamme avec le brûleur éteint.
Cause : La vanne gaz ne ferme pas bien (n'est pas étanche) ou la carte est défectueuse.
Qu'un technicien vérifie d'abord l'étanchéité de la vanne gaz. Si elle est étanche, vérifiez la carte électronique.

Codes d'erreur Vaillant nécessitant un diagnostic

Code	Panne	Vérifications techniques
F.28	Aucune détection de signal de flamme lors de l'allumage.	La carte est l'une des causes possibles. Un technicien doit vérifier le reste des causes avant de la remplacer. Si votre carte porte TL-AE/66 et 734766, consultez-nous.
F.27	On détecte une flamme avec le brûleur éteint.	Causes possibles : vanne gaz qui ne ferme pas bien ou carte défectueuse. Un technicien doit d'abord vérifier la vanne gaz.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Données techniques

Vaillant

SKU interne Uniclima: PLVMW24RX
Marque: Vaillant
Type de pièce: Vaillant
Unités en stock: 2 unités
État: Reconditionné
Garantie: 1 an
Livraison: 3 à 4 jours ouvrés (France métropolitaine)
Retour: 14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Sérigraphie de bornes: 21V; 230V
Inventaire — Modèle indiqué: TLC-AE/6.0
Inventaire — Application indiquée dans l'inventaire: Compatibilités : Carte électronique principale Vaillant TL-AE/66 pour chaudières TURBOmax plus/pro de la série 2-5. Gère l'allumage, le ventilateur, la pompe et la vanne gaz. Utilisez-la uniquement si votre carte correspond en sérigraphie et connecteurs. Vérifiez le modèle exact et les codes F.xx avant de la remplacer. Réf. 287168, reconditionnée
Inventaire — Type/modèle lu sur l'étiquette: TLC-AE/6.0
Inventaire — Bornes: 21 V et 230 V
Inventaire — Fusible/marquage à côté du fusible: T1,25
Inventaire — Transformateur interne: 230 V, 50 Hz
Inventaire — Transformateur monté: 230 V, 50/60 Hz
Inventaire — Sous-composant CI principal: 734498; Eunos 4110L; 342A 4230C; Vaillant
Inventaire — Sous-composant module interne gris: E3740/13; 734637
Inventaire — Sous-composants relais: ZETTLER; Chine
Inventaire — Marquage de plaque/module: RM-02
Inventaire — Robinet marqué: 7, 8, 9, L, N, terre, 3, 4, 5
Données du fabricant — Fusible du boîtier de contrôle: 1,25 AT (art. 251961) ou 2,0 AT (art. 251955) · Catalogue Vaillant 840130.03
Identification — Désignation marquée: TL-AE/66
Identification — Code marqué: 734766
Identification — Code marqué: Droits d'auteur Vaillant 2001
Fiche technique : Serigraphie de bornes: 21V; 230V
Données d'inventaire — Modèle indiqué: TLC-AE/6.0
Données d'inventaire — Application indiquée dans l'inventaire: Compatibilités :
Données d'inventaire — Application indiquée dans l'inventaire: Carte électronique principale Vaillant TL-AE/66 pour chaudières TURBOmax plus/pro de la série 2-5. Gère l'allumage, le ventilateur, la pompe et la vanne gaz. Utilisez-la uniquement si votre carte correspond en sérigraphie et en connecteurs. Vérifiez le modèle exact et les codes F.xx avant de la remplacer. Réf. 287168, reconditionnée.
Données d'inventaire — Type/modèle lu sur l'étiquette: TLC-AE/6.0
Données d'inventaire — Bornes: 21 V et 230 V
Données d'inventaire — Fusible/marquage à côté du fusible: T1,25
Données d'inventaire — Transformateur interne: 230 V, 50 Hz
Données d'inventaire — Transformateur monté: 230 V, 50/60 Hz
Données d'inventaire — Sous-composant CI principal: 734498; Eunos 4110L; 342A 4230C; Vaillant
Données d'inventaire — Sous-composant module interne gris: E3740/13; 734637
Données d'inventaire — Sous-composants relais: ZETTLER; Chine
Données d'inventaire — Marquage de plaque/module: RM-02
Données d'inventaire — Robinet marqué: 7, 8, 9, L, N, terre, 3, 4, 5
Applications en attente de vérification: Vaillant TURBOmax plus/pro série 2–5 — confirmé ; en attente de confirmation du modèle exact.

Questions fréquentes

Questions fréquentes : Vaillant

Comment identifier la carte Vaillant TL-AE/66 ?

Recherchez la désignation TL-AE/66 et le code 734766, avec « Copyright Vaillant 2001 ». Sur l'unité, l'étiquette indique également TLC-AE/6.0. Comparez également RM-02, 734498 et E3740/13 · 734637.

Est-ce compatible avec mon Vaillant TURBOmax plus ou pro ?

La compatibilité de cette variante est en attente de confirmation. Si c'est une TURBOmax plus ou pro de la série 2-5 : c'est la série qui a été enregistrée. Exception : les 36 kW (VUW 322 et 362/2-5, par exemple la 837 E) portent dans le catalogue officiel une autre carte, la 130827 ; consultez la réponse concernant Thermocompact, VUW /2-3 ou 36 kW. Si c'est de la série 2-3 (Euro Pro, VUW 182…282/2-3), nous ne l'avons pas enregistrée et le catalogue indique la 130805 ; il mentionne également les Turbomax Pro 24E et 28E comme VUW 242/2-3 et 282/2-3. La 824 E et la 828 E comme série 2-5, mais ne les nomme pas et cite seulement le 734766 pour elles.

Quelle est la différence entre 734766, 130806 et 0020034604 ?

À confirmer : Le catalogue officiel des pièces de rechange Vaillant (840130.03, 07/2006) indique la 130806 (« Euro Plus », série -5) pour les VUW 182…282/2-5, mais ne mentionne pas le 734766. Dans les pages ouvertes, il n'écrit que 734766 et 130806 ensemble. le 0020034604 comme substitut de la 130806.

Que signifient TL-AE/66, TLC-AE/6.0 et 734766 ?

TL-AE/66 est la désignation marquée sur la plaque et 734766 le code marqué à côté de «Copyright Vaillant 2001». TLC-AE/6.0 est le type lu sur l'étiquette de cette unité. Celles qui identifient le 734766 comme PCB ne citent ni TL-AE/66 ni TLC-AE/6.0.

Est-ce compatible avec un Thermocompact, un VUW /2-3 ou un 36 kW ?

La compatibilité de cette variante est en attente de confirmation. Nous ne pouvons pas le confirmer. Le catalogue officiel mentionne d'autres plaques : 130805 (VUW 182…282/2-3) et 130827 (36 kW, VUW 322 et 362/2-5). Sur les pages ouvertes, il ne mentionne que «Thermo Compact» avec le 734766. Envoyez-nous une photo de l'étiquette par Contact ou appelez le 911 17 77 77.

Quels symptômes indiquent cette carte ?

À confirmer : les blocages intermittents comme défaut typique de la carte des Turbomax Plus 824E et 828E. Vérifiez d'abord le modèle exact et les codes F.xx de la chaudière.

Qui doit l'installer ?

Un technicien qualifié. La carte fonctionne avec 230 V dans une chaudière à gaz : avant de toucher quoi que ce soit, coupez le courant et fermez le gaz.

Comment identifier cette carte électronique ?

Comparez la sérigraphie, la distribution des connecteurs et la variante exacte du circuit avec les photographies.

Livraison en 3 à 4 jours ouvrés 3 à 4 jours ouvrés (France métropolitaine)

Garantie 1 an révisé et testé

Retour sous 14 jours pièces non installées

Support technique nous vérifions votre modèle

Placa électronique Vaillant TL-AE/66 · 734766 pour TURBOmax Plus/pro Série 2-5
