Placa électronique Vaillant TM-G1C V132 · 0020028476 pour TURBOTEC VMW 32/362/3-5 RV
Application à la variante exacte en attente de confirmation. C'est la carte de contrôle de la chaudière. On la soupçonne lorsque la chaudière ne s'allume pas, ne répond pas au thermostat ou affiche des erreurs intermittentes.
- Type de pièce
- Vaillant
- État
- Reconditionné
- Référence catalogue
- 0020028476
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence 0020028476
Vaillant avec la référence 0020028476. 0 compatibilités vérifiées. Il y a 3 autres modèles que nous sommes encore en train de vérifier.
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Vaillant turboTEC plus VU 202/5-5 et VU 242/5-5 | Vaillant | Non confirmé |
|---|---|---|
| Vaillant turboTEC plus VUW 202/5-5, 242/5-5, 282/5-5 et 322/5-5 | Vaillant | Non confirmé |
| Vaillant TURBOTEC VMW 32/362/3-5 RV | Vaillant | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 0020028476 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

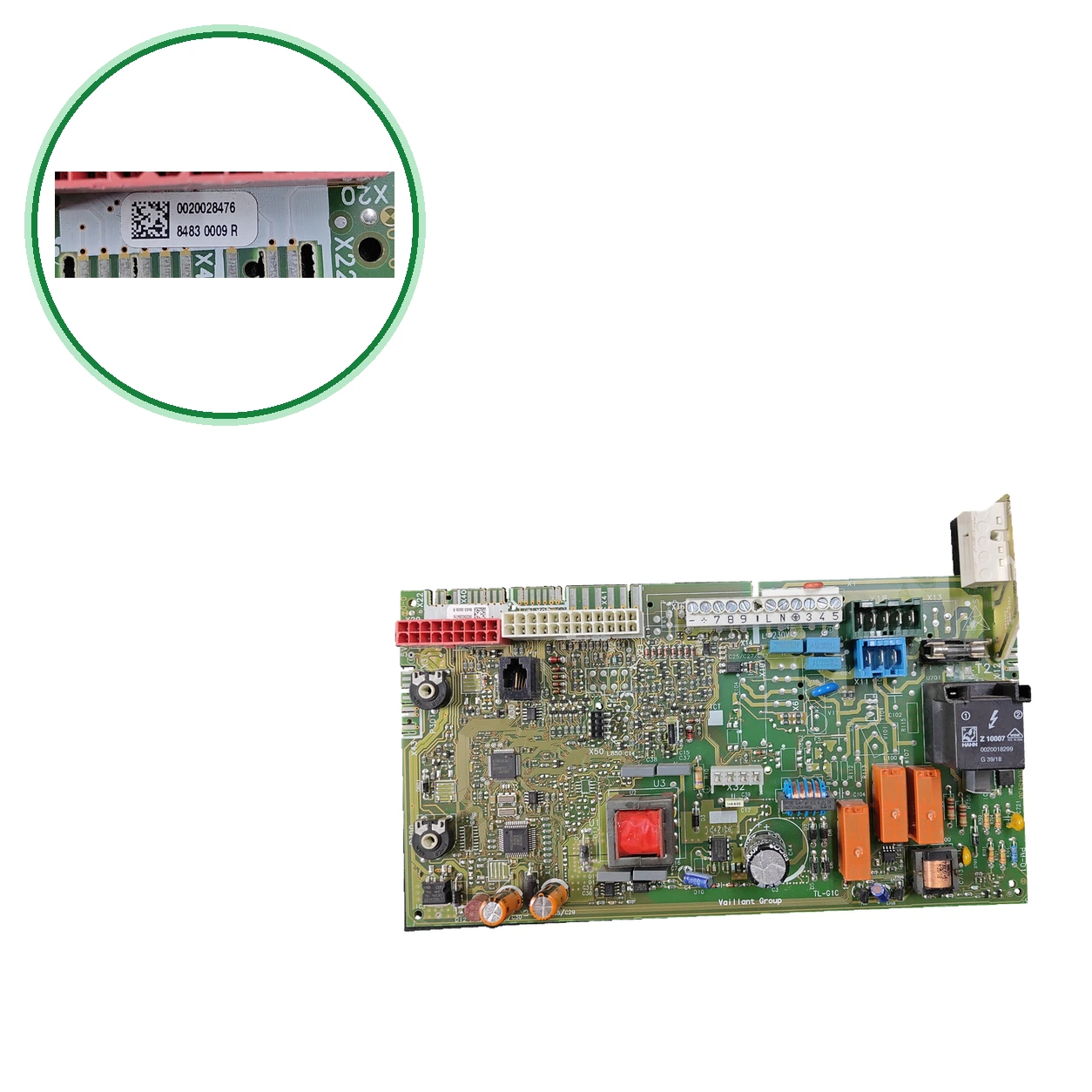

- Recherchez sur le circuit imprimé la marque TM-G1C V132 et, à côté, G1C 0020045430. Il doit également comporter PM-01, TL-G1C et 8483 0009 R.
- Regarde le transformateur de la carte : il porte Z10007 et 0020018299.
- Comparez le borner : marque +, 7, 8, 9, 1, L, N, 3, 4, 5, avec L230V et une tension auxiliaire de 5 V.
- Ne te fie pas seulement du numéro 0020045430 : d'une autre manière. Compare le marquage TM-G1C V132.
- coïncident, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous la réservons.
Symptômes nécessitant un diagnostic sur le vaillant 0020028476
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas ou ne répond à aucun ordre du thermostat.
Cause : Il l'associe à cette carte.
- 02
Des codes d'erreur erratiques et intermittents apparaissent à l'écran.
Cause : Cela l'associe aussi.
- 03
Relais collés qui empêchent le démarrage du brûleur.
Cause : Il le cite parmi les pannes.
- 04
La chaudière subit des redémarrages continus pendant le cycle de travail.
Cause : Cela l'inclut-il parmi les signaux ?
- 05
La chaudière ne démarre pas ou s'éteint, avec l'avertissement F28 ou F29.
Cause : Alimentation en gaz, électrode d'ionisation ou prise de terre.
Faites-le vérifier par un technicien. Ne touchez pas à la vanne gaz.
- 06
La chaudière détecte une flamme avec la vanne gaz fermée : avis F27.
Cause : Électrode d'ionisation, carte électronique ou électrovanne gaz défectueuse.
C'est un défaut de sécurité. Qu'un technicien le vérifie immédiatement.
- 07
La chaudière se bloque avec l'avertissement F61 ou F62 : défaut de la vanne gaz ou de la carte électronique.
Cause : Câblage ou vanne gaz défectueux, ou carte électronique avec défaut.
Ne le manipulez pas. Faites-le vérifier par un technicien.
- 08
La chaudière affiche l'avertissement F63 : défaut de mémoire de l'électronique.
Cause : Carte électronique défectueuse.
Qu'il soit vérifié par un technicien. Il se peut qu'il faille changer la carte électronique.
- 09
La chaudière ne s'allume pas : après trois tentatives, le code F.28 apparaît et elle passe en panne.
Cause : Sans flamme à l'allumage : gaz, électrodes, ionisation ou carte électronique.
Vérifiez que la vanne de gaz est ouverte. Si elle ne s'allume toujours pas, faites-la vérifier par un technicien.
- 10
La chaudière s'éteint en marche et ne se rallume pas ; le code F.29 apparaît.
Cause : La flamme s'éteint : coupure de gaz, recirculation des fumées, prise de terre incorrecte ou défaillance du transformateur d'allumage.
Réassembler au maximum trois fois. Si cela se répète, qu'un technicien vérifie.
- 11
La chaudière s'arrête par manque d'eau et le code F.22 apparaît.
Cause : Peu d'eau dans l'appareil, capteur de pression d'eau défectueux ou câble desserré.
Remplir l'installation selon le manuel et purger les radiateurs. Si la pression redescend, qu'un technicien vérifie.
- 12
Au démarrage du chauffage, le code F.75 apparaît et la chaudière ne fonctionne pas.
Cause : Sonde de pression ou pompe de recirculation défectueuse.
Vérifiez la pression et purgez les radiateurs. Si le problème persiste, faites-le vérifier par un technicien.
- 13
La chaudière se bloque.
Cause : Vanne gaz, son câblage ou l'électronique défectueux.
Ne pas remonter plusieurs fois. Qu'un technicien le vérifie.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F27 | Flamme détectée avec la vanne gaz fermée. | C'est une défaillance de sécurité. Qu'un technicien l'examine immédiatement. Cela concerne l'électrode d'ionisation ou la carte. |
| F28 | Faux d'allumage : l'appareil ne démarre pas après plusieurs tentatives. | Qu'il soit vérifié par un technicien. Vérifiez l'alimentation en gaz, l'électrode d'allumage ou la carte. |
| F29 | Perte de flamme pendant le fonctionnement ; le réallumage échoue. | Qu'il soit vérifié par un technicien. Vérifiez l'alimentation en gaz, l'électrode d'ionisation ou la prise de terre de l'appareil. |
| F26 | Courant du moteur pas à pas de la vanne gaz non plausible. | Qu'il soit vérifié par un technicien. Vérifiez la vanne gaz, son câblage ou la carte électronique. |
| F49 | Tension basse sur l'eBUS (ligne du thermostat ou régulateur). | Vérifiez le câblage du thermostat. Si l'avertissement revient, faites-le vérifier par un technicien. Cela concerne la carte de communication. |
| F61 | Faux dans la régulation de la vanne gaz. | Ne le manipulez pas. Faites-le vérifier par un technicien : cela peut être le câblage de la vanne gaz ou la carte électronique. |
| F62 | Retardement à la fermeture de la vanne gaz : la flamme met du temps à s'éteindre. | Qu'il soit vérifié par un technicien. Cela pourrait être dû à des fuites dans la vanne gaz ou à la carte électronique. |
| F63 | Faux de mémoire (EEPROM) de l'électronique. | Qu'il soit vérifié par un technicien. Il peut être nécessaire de remplacer la carte électronique. |
| F64 | Erreur dans le système électronique ou dans les sondes. | Qu'il soit vérifié par un technicien. Cela pourrait être lié à la carte électronique ou à un court-circuit dans une sonde de départ ou de retour. |
| F65 | Température du système électronique trop élevée. | Qu'il soit vérifié par un technicien. Cela peut être dû à la chaleur externe sur la plaque ou à une plaque défectueuse. |
| F67 | Signal de contrôle de flamme hors limites (0 ou 5 V). | Faites-le vérifier par un technicien. Visez la carte électronique. |
| F20 | Limitateur de température de sécurité activé : surchauffe. | Ne la réparez pas encore et encore. Qu'un technicien l'examine. Si l'avertissement revient, cela peut être dû à un manque de circulation d'eau, pas à la carte. |
| F.22 | Manque d'eau ou pression de remplissage trop basse. La chaudière passe en panne. | Vérifiez la pression de remplissage sur le manomètre et remplissez selon le manuel. Si la pression redescend, il y a une fuite ou un défaut du capteur de pression ou du câble : faites-le vérifier par un technicien. |
| F.75 | Au démarrage de la pompe, aucune augmentation de pression n'est détectée dans le circuit. | Vérifiez la pression et purgez les radiateurs. Si le code persiste, cela peut indiquer un problème avec le capteur de pression ou la pompe : faites-le vérifier par un technicien. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : Vaillant 0020028476
- Référence catalogue
- 0020028476
- SKU interne Uniclima
- PLC194
- Marque
- Vaillant
- Type de pièce
- Vaillant
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Inventaire — Marquage de tension sur bornier
- L230V
- Inventaire — Marquage de la tension auxiliaire
- 5 V
- Inventaire — Bornero
- +, 7, 8, 9, 1, L, N, 3, 4, 5
- Inventaire — Application indiquée dans l'inventaire
- TURBOTEC VMW 32/362/3-5 RV
- Inventaire — Code marqué
- 8483 0009 R
- Inventaire — Marquage PCB
- PM-01; TL-G1C
- Inventaire — Marquage du transformateur
- Z10007; 0020018299
- Identification — Code marqué
- 0020028476
- Identification — Code marqué
- G1C 0020045430
- Identification — Code marqué
- TM-G1C V132
- Identification — Code marqué
- PM-01
- Identification — Code marqué
- TL-G1C
- Identification — Code marqué
- Z10007
- Identification — Code marqué
- 0020018299
- Données d'inventaire — Marquage de tension sur bornier
- L230V
- Données d'inventaire — Marquage tension auxiliaire
- 5 V
- Données d'inventaire — Bornero
- +, 7, 8, 9, 1, L, N, 3, 4, 5
- Données d'inventaire — Application indiquée dans l'inventaire
- TURBOTEC VMW 32/362/3-5 RV
- Données d'inventaire — Code marqué
- 8483 0009 R
- Données d'inventaire — Marquage PCB
- PM-01; TL-G1C
- Données d'inventaire — Marquage du transformateur
- Z10007; 0020018299
- Applications en attente de vérification
- TURBOTEC VMW 32/362/3-5 RV — compatibilité annotée ; en attente de confirmation par variante.
- Veuillez vérifier la référence précédente avant d'acheter : sa fiche est uniquement pour les modèles turboTEC compatibles.
- Cela nécessite l'intervention d'un technicien qualifié : des connaissances en électricité et en sécurité sont requises.
- À confirmer : Vaillant turboTEC plus VU 202/5-5 et VU 242/5-5 — 1 origine : les cite pour 0020028476
- À confirmer : Vaillant turboTEC plus VUW 202/5-5, 242/5-5, 282/5-5 et 322/5-5 — 1 origine : les cite pour 0020028476
- Non compatible ou exclu à l'origine : Saunier Duval Thermomaster Condens F65A — lui attribue la carte 0020079392 (1 origine)
- Ne pas confondre : 0020045490 — Plaque qu'un particulier a annoncée avec la 0020045430 (déjà supprimée) — ouverte, elle ne la considère pas comme équivalente.
- Ne pas confondre : 0020035443 — Code qui est mis à côté de 0020045430 et 0020028476 — Le titre ne déclare pas d'équivalence ; la page n'a pas donné plus de texte.
- Ne pas confondre : 0020028476 v2 — Fiche technique avec le suffixe v2 — Nous n'avons pas pu lire la fiche complète ; dans le texte lu, la différence avec la 0020028476 n'est pas expliquée.
- nommez la 0020045430 «V132_G TM-AG» ; cette pièce porte TM-G1C V132, enregistré.
- Compatibilité avec la TURBOTEC VMW 32/362/3-5 RV enregistrée : la 0020028476 comme carte Vaillant ; aucune référence TM-G1C V132 et un nom différent pour le circuit 0020045430.
- Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant TURBOTEC VMW 32/362/3-5 RV.
Questions fréquentes : vaillant 0020028476
Comment identifier la carte Vaillant 0020028476 ?
Cela convient-il à ma Vaillant TURBOTEC VMW 32/362/3-5 RV ?
Est-ce que la 0020028476 est la même que la 0020045430 ?
Pourquoi le circuit 0020045430 d'une autre manière ?
Est-ce compatible avec d'autres chaudières, comme turboTEC plus ou Thermomaster Condens ?
Que sont le 0020092371 et la «0020028476 v2» ?
Quand suspecter cette carte et qui est-il préférable de l'installer ?
