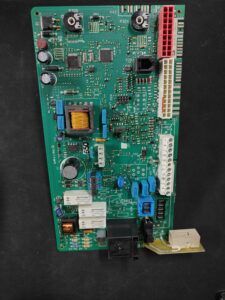

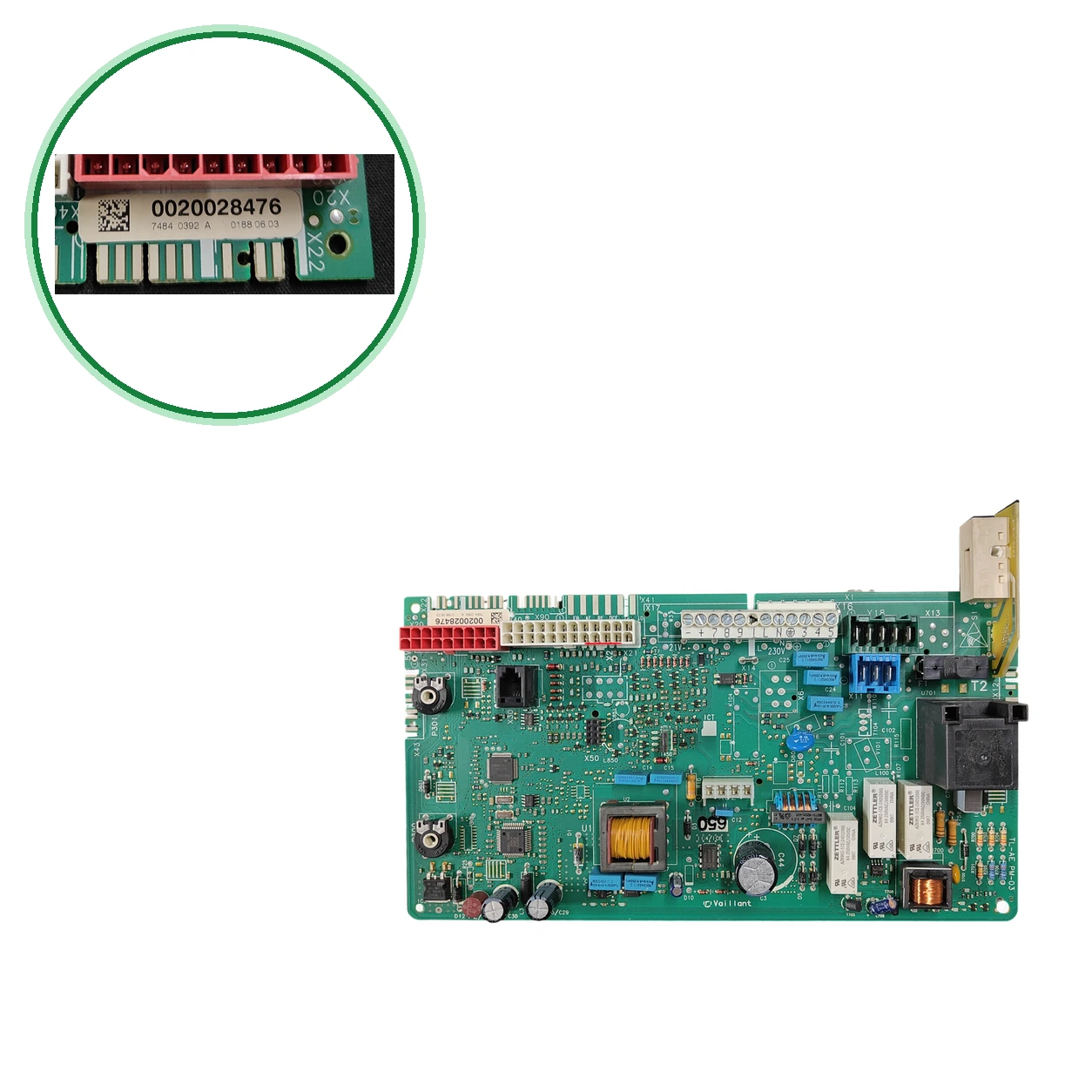

Platine électronique Vaillant TL-AE PM-03 · 0020028476 · VMW ES 242/3-5 M
Application à la variante exacte en attente de confirmation. Carte électronique principale liée à l'allumage, à la modulation de flamme et à la sécurité de la chaudière. L'absence d'allumage, les redémarrages ou les erreurs erratiques nécessitent un diagnostic avant d'attribuer la panne à cette pièce.
- Type de pièce
- Vaillant
- État
- Reconditionné
- Référence catalogue
- 0020028476
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence 0020028476
Vaillant avec la référence 0020028476. 0 compatibilités vérifiées. Il y a 4 autres modèles que nous sommes encore en train de vérifier.
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Vaillant VMW 242/4-5 M R1 | Vaillant | Non confirmé |
|---|---|---|
| Vaillant turboTEC plus VU 202/5-5, VU 242/5-5 et VUW 202, 242, 282, 322/5-5 | Vaillant | Non confirmé |
| Vaillant atmoTEC et turboTEC pro/plus VUW (200, 240, 280; 202, 242, 282) séries 3-3 et 3-5 | Vaillant | Non confirmé |
| Vaillant VMW ES 242/3-5 M | Vaillant | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 0020028476 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Cherchez sur votre carte le code 0020028476 et comparez-le avec le nôtre. Le nôtre indique également 7484 0392 A / 0188.06.03, TL-AE / PM-03 et TM-AE1 / V132-E1.
- Regarde sur la plaque signalétique que ta chaudière est une Vaillant VMW ES 242/3-5 M, celle enregistrée. Les turboTEC et atmoTEC mentionnées sont à confirmer.
- Comparez le 0020028476 et le circuit TL-AE PM-03 avec votre carte. Ils diffèrent concernant le 0020092371 et le 0020035443 / 0020045430 : ne les considérez pas comme équivalents.
- coïncident, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière. Des questions ? Envoyez-nous depuis Contactez-nous une photo de l'étiquette de votre carte.
Symptômes nécessitant un diagnostic sur le vaillant 0020028476
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas ou ne répond pas au thermostat.
Cause : À confirmer : parmi les signes indiquant qu'il faut changer la carte 0020028476 ; faites-le diagnostiquer par un technicien.
- 02
Codes d'erreur erratiques à l'écran et redémarrages continus
Cause : Signaux associés à la carte.
- 03
Relais collés qui empêchent le démarrage du brûleur
Cause : Avarie attribuée à la carte électronique.
- 04
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
- 05
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
- 06
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.
- 07
La chaudière ne démarre pas ou s'éteint, avec l'avertissement F28 ou F29.
Cause : Alimentation en gaz, électrode d'ionisation ou prise de terre.
Faites-le vérifier par un technicien. Ne touchez pas à la vanne gaz.
- 08
La chaudière détecte une flamme avec la vanne gaz fermée : avis F27.
Cause : Électrode d'ionisation, carte électronique ou électrovanne gaz défectueuse.
C'est un défaut de sécurité. Qu'un technicien le vérifie immédiatement.
- 09
La chaudière se bloque avec l'avertissement F61 ou F62 : défaut de la vanne gaz ou de la carte électronique.
Cause : Câblage ou vanne gaz défectueux, ou carte électronique avec défaut.
Ne le manipulez pas. Faites-le vérifier par un technicien.
- 10
La chaudière affiche l'avertissement F63 : défaut de mémoire de l'électronique.
Cause : Carte électronique défectueuse.
Qu'il soit vérifié par un technicien. Il se peut qu'il faille changer la carte électronique.
- 11
La chaudière ne s'allume pas et affiche F.28.
Cause : Après trois tentatives d'allumage infructueuses, l'appareil passe en panne.
C'est une affaire de technicien : cela peut venir du gaz ou de l'électronique.
- 12
La chaudière s'éteint en marche et affiche F.29.
Cause : La flamme s'éteint et le réallumage ne se fait pas correctement.
Qu'il soit vérifié par un technicien.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.28 | Faux de démarrage : après trois tentatives sans flamme, la chaudière passe en panne. | Si cela se répète, qu'un technicien le vérifie : cela peut être le gaz, les électrodes ou la carte. |
| F.29 | Perte de flamme en fonctionnement et échec de réallumage. | Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage. |
| F.61 | La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte. | Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct. |
| F.62 | La vanne gaz tarde à se fermer après l'extinction de la flamme. | Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte. |
| F.63 | Erreur de mémoire de la carte (EEPROM). | Il est conseillé de vérifier la carte par un technicien. |
| F.67 | La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation. | Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation. |
| F27 | Flamme détectée avec la vanne gaz fermée. | C'est une défaillance de sécurité. Qu'un technicien l'examine immédiatement. Cela concerne l'électrode d'ionisation ou la carte. |
| F26 | Courant du moteur pas à pas de la vanne gaz non plausible. | Qu'il soit vérifié par un technicien. Vérifiez la vanne gaz, son câblage ou la carte électronique. |
| F49 | Tension basse sur l'eBUS (ligne du thermostat ou régulateur). | Vérifiez le câblage du thermostat. Si l'avertissement revient, faites-le vérifier par un technicien. Cela concerne la carte de communication. |
| F64 | Erreur dans le système électronique ou dans les sondes. | Qu'il soit vérifié par un technicien. Cela pourrait être lié à la carte électronique ou à un court-circuit dans une sonde de départ ou de retour. |
| F65 | Température du système électronique trop élevée. | Qu'il soit vérifié par un technicien. Cela peut être dû à la chaleur externe sur la plaque ou à une plaque défectueuse. |
| F20 | Limitateur de température de sécurité activé : surchauffe. | Ne la réparez pas encore et encore. Qu'un technicien l'examine. Si l'avertissement revient, cela peut être dû à un manque de circulation d'eau, pas à la carte. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : Vaillant 0020028476
- Référence catalogue
- 0020028476
- SKU interne Uniclima
- PLC199
- Marque
- Vaillant
- Type de pièce
- Vaillant
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Marquage des bornes
- 21V / 230V
- Marquage de connexion
- 5V
- Inventaire — Sous-composant relais ZETTLER AZ8692-1C-240/20
- 8 A, 250 VAC/30 VDC
- Inventaire — Sous-composant relais ZETTLER AZ6962-1CE-24D(200)
- marqué sur la pièce ; capacité nominale non vérifiée
- Inventaire — Fusible visible sur la carte
- F1, T2
- Inventaire — Application indiquée dans l'inventaire
- VMW ES 242/3-5 M
- Inventaire — Code marqué
- 7484 0392 A / 0188.06.03; TM-AE1 / V132-E1
- À confirmer : Donnée de (1 origine) — Tension d'alimentation
- 230 V · 50 Hz
- À confirmer : Donnée de (1 origine) — Température de fonctionnement
- -10 °C à +90 °C
- Identification — Code marqué
- 0020028476
- Identification — Code marqué
- 7484 0392 A / 0188.06.03
- Identification — Code marqué
- TL-AE / PM-03
- Identification — Code marqué
- TM-AE1 / V132-E1
- Fiche technique : Marquage des bornes
- 21V / 230V
- Fiche technique : Marquage de connexion
- 5V
- Données d'inventaire — Sous-composant relais ZETTLER AZ8692-1C-240/20
- 8 A, 250 VAC/30 VDC
- Données d'inventaire — Sous-composant relais ZETTLER AZ6962-1CE-24D(200)
- marqué sur la pièce ; capacité nominale non vérifiée
- Données d'inventaire — Fusible visible sur la carte
- F1, T2
- Données d'inventaire — Application indiquée dans l'inventaire
- VMW ES 242/3-5 M
- Données d'inventaire — Code marqué
- 7484 0392 A / 0188.06.03; TM-AE1 / V132-E1
- Applications en attente de vérification
- VMW ES 242/3-5 M — compatibilité annotée ; en attente de confirmation par variante.
- Je ne peux pas fournir cette information.
- Vaillant VMW 242/4-5 M R1 — 1 origine
- Vaillant turboTEC plus VU 202/5-5, VU 242/5-5 et VUW 202, 242, 282, 322/5-5 — 1 origine : (sa liste de compatibles)
- À confirmer : Vaillant atmoTEC et turboTEC pro/plus VUW (200, 240, 280 ; 202, 242, 282) séries 3-3 et 3-5 : avec (même catalogue)
- Ne pas confondre : 0020092371 — Plaque vendue avec le 0020028476 imprimé ; dans une liste de la VMW 242/3-5 M classic (une autre variante), c'est « Support circuit imprimé » — contradictoires : compare le TL-AE PM-03 et ta chaudière.
- Ne pas confondre : 0020035443 / 0020045430 — Carte «TC-AG1» ; ils les mettent dans le titre avec le 0020028476 — contradictoires ; notre marque TL-AE PM-03 et 0020028476.
- À confirmer : ils ne correspondent pas sur le 0020092371 : ils le lient au 0020028476, mais une liste au format Vaillant, hébergée dans la VMW 242/3-5 M classic (une autre variante), l'appelle « Support circuit imprimé ».
- Unissez le 0020028476 à une carte Vaillant, mais il y a des divergences concernant le 0020092371. La VMW ES 242/3-5 M et les marqués viennent, enregistrés.
- Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant VMW ES 242/3-5 M.
Questions fréquentes : vaillant 0020028476
Quels codes dois-je comparer avec ma carte ?
Cela convient-il à mon Vaillant VMW ES 242/3-5 M ?
Dans quelles autres chaudières est utilisé le 0020028476 ?
Est-ce que le 0020092371 est le même que le 0020028476 ?
Qu'est-ce qui est monté sur cette carte et que doit-on vérifier avant de la remplacer ?
Quels symptômes indiquent cette carte et qui doit l'installer ?
