Extracteur Ebm-papst RG130/0800-3612-031111 pour Saunier Duval Thema Condens F24 et Themafast
C'est le ventilateur de la chaudière à condensation : il fait circuler l'air qui se mélange avec le gaz avant le brûleur.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- SKU interne
- EXT006
- Garantie
- 1 an
Chaudières ebm-papst compatibles
Extracteur. Deux compatibilités vérifiées : Saunier Duval Themafast Condens F24 et Saunier Duval Themafast Condens F30. Il y a encore 7 autres modèles que nous sommes en train de vérifier.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| ebm-papst Saunier Duval Themafast Condens F24 | ebm-papst | Contraste |
| ebm-papst Saunier Duval Themafast Condens F30 | ebm-papst | Contraste |
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| ebm-papst Saunier Duval Thema Condens F 24 E | ebm-papst | Non confirmé |
|---|---|---|
| ebm-papst Saunier Duval Thema Condens F 30 E | ebm-papst | Non confirmé |
| ebm-papst Saunier Duval Thema Condens F AS 24 E | ebm-papst | Non confirmé |
| ebm-papst Saunier Duval Thema Fast Condens F 30 H-MOD | ebm-papst | Non confirmé |
| ebm-papst Saunier Duval Thema Condens F 24 SB, F 18 E et F 18 SB | ebm-papst | Non confirmé |
| ebm-papst Vaillant ecoTEC plus VMW ES 296/3-5 R3 | ebm-papst | Non confirmé |
| ebm-papst Saunier Duval Thema Condens F24 | ebm-papst | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

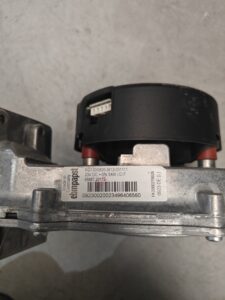

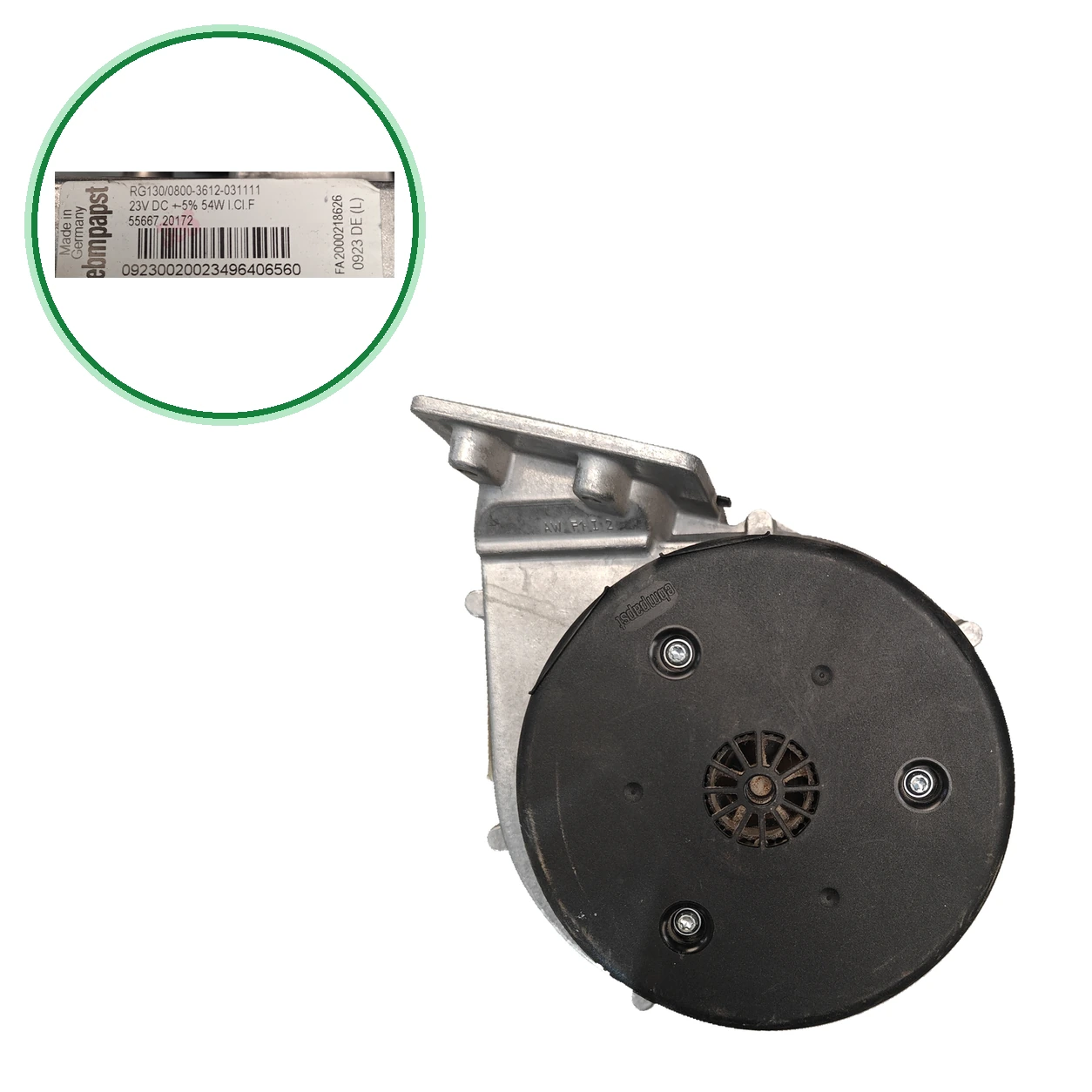

- Lisez sur l'étiquette du moteur le type RG130/0800-3612-031111 et la référence 55667.20172.
- Vérifiez 23 V CC, 54 W et isolation classe F. le même type avec 27 V CC : si le vôtre indique 27 V, envoyez-nous une photo avant de commander.
- Comparez le code Saunier Duval 0020018443, celui du ventilateur dans les listes de pièces détachées des distributeurs de la Thema Condens F 24, de la ThemaFast Condens F 24 ME et de la F AS 24 E.
- Regarde sur la plaque signalétique si ta chaudière est une Thema Condens F24 ou une Themafast Condens F24/F30, celles-ci sont confirmées.
- Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous confirmerons la compatibilité.
Symptômes nécessitant un diagnostic dans l'extracteur
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière avec le code F32 : défaut du ventilateur ou de l'extraction d'air.
Cause : Ventilateur bloqué ou mal connecté, défaillance de l'électronique, ou sortie de fumées obstruée.
Qu'il soit vérifié par un technicien : le ventilateur, son connecteur et la sortie de fumées.
- 02
La chaudière fait 5 tentatives de démarrage et reste ensuite avec le code F33 fixe.
Cause : Faux de débit d'air : le système de sécurité interrompt le fonctionnement.
Mettez la chaudière hors service, attendez 5 secondes et remettez-la en marche. Si le problème persiste, faites-le vérifier par le SAV officiel.
- 03
La chaudière s'arrête avec le code F2 : sécurité en raison d'un manque de tirage.
Cause : Manque de tir : pressostat ou sortie de fumées.
Qu'il soit vérifié par un technicien.
Codes d'erreur ebm-papst nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F32 | Défaillance du ventilateur ou de l'extraction d'air. | Qu'il soit vérifié par un technicien : cela peut être le ventilateur bloqué, son connecteur ou la sortie des fumées obstruée. |
| F33 | Faux de débit d'air : la chaudière essaie 5 fois puis reste arrêtée avec F33 fixe. | Avec F33 à l'écran, mettez la chaudière hors service, attendez 5 secondes et remettez-la en marche. Si le problème persiste, vérifiez le ventilateur, le pressostat ou la sortie des fumées : faites-le vérifier par un technicien. |
| F2 | Sécurité par manque de tirage (SRC ou pressostat). | Si cela se répète, qu'un technicien le vérifie : cela concerne le pressostat ou la sortie des fumées. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : extracteur ebm-papst
- SKU interne Uniclima
- EXT006
- Marque
- ebm-papst
- Type de pièce
- Extracteurs
- Unités en stock
- 16 uds
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Tension d'alimentation
- 23 V CC
- Tolérance d'alimentation
- ±5 %
- Puissance
- 54 W
- Classe d'isolation
- F
- Code supplémentaire du fabricant
- 55667.20172
- Provenance des données supplémentaires
- Informations déclarées ; références auxiliaires et applications sans équivalence du fabricant accrédité.
- Inventaire — Application indiquée dans l'inventaire 7
- Saunier Duval Thema Condens F24; Themafast Condens F24/F30
- Inventaire — Classe d'isolation 8
- Cl. F
- Ils correspondent à notre unité — Tension
- 23 V CC
- Ils correspondent à notre unité — Puissance
- 54 W
- Fiches du même type avec d'autres valeurs — Tension
- 27 V CC · ·
- Fiche technique : Puissance
- 21,6 W · 0,8 A · 40 W max. · ·
- Questions fréquentes : Classe d'isolation
- B ·
- Fiches du même type avec d'autres valeurs — Type de base RG130/0800-3612 (sans -031111)
- 24 V CC · 40 W · ebm-papst
- Référence enregistrée
- RG130/0800-3612-031111
- Références associées
- Aucune référence OEM de chaudière confirmée. RG130/0800-3612-031111 figure comme modèle de composant.
- Marquages supplémentaires
- Il n'y a pas d'autres codes dans la fiche technique actuelle.
- Applications en attente de vérification
- Saunier Duval Thema Condens F24; Themafast Condens F24/F30 (compatibilités citées ; en attente de confirmation indépendante). Application enregistrée : « ecoTEC plus VMW ES 296/3-5 R3 » pour l'offre liée. Application commerciale du vendeur, en attente de vérification par décomposition et variante avant montage ; ne confirme pas à elle seule la compatibilité de cette unité.
- À confirmer : Saunier Duval Thema Condens F 24 E — la une au RG130 ; et donne 0020018443
- À confirmer : Saunier Duval Thema Condens F 30 E — la une au RG130 ; et plus donne 0020018443
- Pour confirmation : Saunier Duval Thema Condens F AS 24 E — Liste des pièces de rechange du distributeur, et ils donnent 0020018443 ; aucun ne mentionne le RG130.
- À confirmer : Saunier Duval Thema Fast Condens F 30 H-MOD — et donne 0020018443 ; aucun ne mentionne le RG130.
- À confirmer : Saunier Duval Thema Condens F 24 SB, F 18 E et F 18 SB — da 0020018443 pour les trois
- À confirmer : Vaillant ecoTEC plus VMW ES 296/3-5 R3 — la une au RG130
- Ne pas confondre : 55667.20132 — Il est indiqué après la puissance du même type (Vaillant ecoTEC plus), sans explication — Cette unité porte 55667.20172 : comparez votre étiquette.
- Les listes de pièces de rechange ne mentionnent pas le RG130 : elles ne l'associent qu'à 0020018443.
- unissent le type avec un ventilateur ebm-papst, mais deux donnent 27 V CC contre les 23 V CC · 54 W de l'étiquette. Trois listes de pièces détachées de distributeurs donnent 0020018443 comme ventilateur, sans mentionner le RG130.
- Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Saunier Duval Thema Condens F24.
Questions fréquentes sur l'extracteur
Comment identifier cet extracteur ebm-papst RG130/0800-3612-031111 ?
Cela convient-il à ma Saunier Duval Thema Condens F24 ou Themafast Condens F24/F30 ?
Que signifient RG130/0800-3612-031111, 55667.20172 et 0020018443 ?
Est-ce compatible avec la Thema Condens F 30 E, la F AS 24 E ou la Thema Fast Condens F 30 H-MOD ?
Pourquoi d'autres fiches indiquent-elles 27 V ou 24 V et non 23 V ?
Peut-on l'utiliser dans une Vaillant ecoTEC ou une autre marque ?
Qui doit l'installer ?
