Extracteur SIT N911650201 · EV100M/C/G/120 pour Saunier Duval Thema F24 NOx

L'extracteur évacue les fumées de combustion de la chaudière. Cette unité est un ensemble SIT avec moteur N412003525, marqué 230 V, 50 Hz et 42 W. La défaillance de tirage ou le bruit du ventilateur nécessitent un diagnostic avant de le remplacer.

Type de pièce: Extracteurs
État: Reconditionné
SKU interne: EXT014
Garantie: 1 an

TVA incluse En stock · 5 Uds

Compatibilité

Chaudières SIT compatibles

Extracteur. Une compatibilité vérifiée : Saunier Duval Thema F24 NOX. Il y a 2 autres modèles que nous sommes encore en train de vérifier.

Compatibilité vérifiée

Modèle de chaudière	Famille	Vérification
SIT Saunier Duval Thema F24 NOx	SIT S.p.a.	Contraste

Modèles en attente de vérification

Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.

SIT Hermann Supermicra Ecoplus 24 SE	SIT S.p.a.	Non confirmé
SIT Hermann Supermaster Inox 24 SE Ecoplus	SIT S.p.a.	Non confirmé

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Guide

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

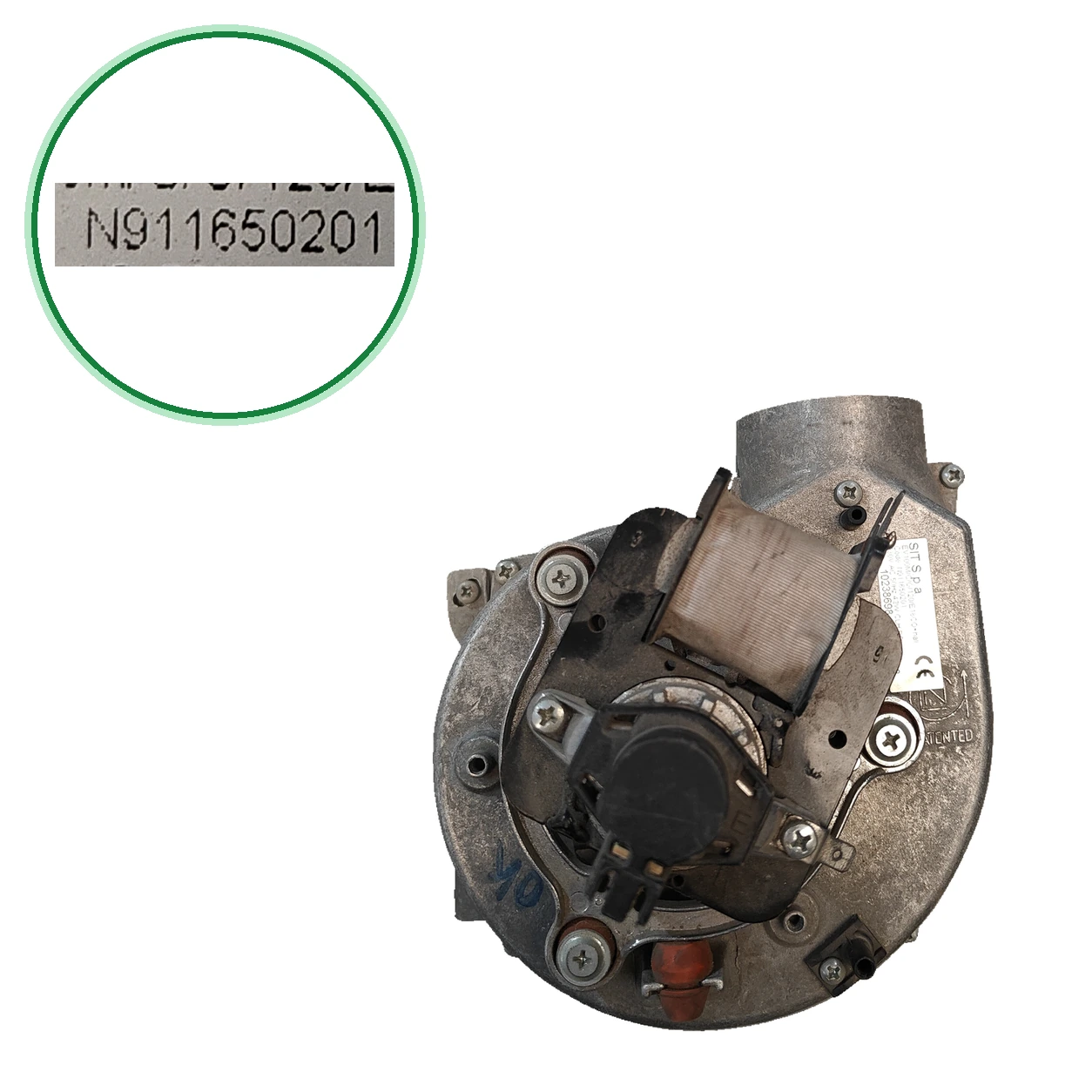

Cherchez dans l'ensemble le code N911650201 (il peut également apparaître sous les formes 911650201, N 911650201 ou N-911650201) et, dans le moteur, N412003525.
Comparez le modèle E18C0090NH, le type EV100M/C/G/120/E18CO + hall et les données 230 V, 50 Hz et 42 W.
Ne pas utiliser le numéro individuel 10238698 : il appartient à cette unité. Ne pas confondre non plus le S1008800 (sans compte-tours, Thema F 24 E) avec cet ensemble avec capteur Hall.
Lisez le modèle sur la plaque de votre chaudière : le modèle confirmé est la Saunier Duval Thema F24 NOX. Sur une autre chaudière, vérifiez si son éclaté contient 035003719.
Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous la réservons.

Diagnostic et codes d'erreur

Symptômes nécessitant un diagnostic dans l'extracteur

L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

01
La chaudière s'éteint en raison d'une défaillance de tirage.
Cause : L'extracteur est l'une des pièces à vérifier.
Demandez à un installateur de vérifier l'extracteur. Avant de le remplacer, comparez les codes N911650201 et N412003525 de votre pièce avec ceux de cet extracteur.
02
Le ventilateur de l'extracteur fait du bruit.
Cause : Le ventilateur de l'extracteur est l'une des pièces à vérifier.
Avec la chaudière déconnectée du réseau électrique, un installateur peut vérifier l'état du ventilateur. Comparez l'étiquette de votre pièce avec celle de cet extracteur avant de le commander.
03
La chaudière avec le code F32 : défaut du ventilateur ou de l'extraction d'air.
Cause : Ventilateur bloqué ou mal connecté, défaillance de l'électronique, ou sortie de fumées obstruée.
Qu'il soit vérifié par un technicien : le ventilateur, son connecteur et la sortie de fumées.

Codes d'erreur SIT que requieren diagnostic

Code	Panne	Vérifications techniques
F32	Défaillance du ventilateur ou de l'extraction d'air.	Qu'il soit vérifié par un technicien : cela peut être le ventilateur bloqué, son connecteur ou la sortie des fumées obstruée.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Données techniques

Fiche technique : extracteur SIT

SKU interne Uniclima: EXT014
Marque: SIT
Type de pièce: Extracteurs
Unités en stock: 5 unités
État: Reconditionné
Garantie: 1 an
Livraison: 3 à 4 jours ouvrés (France métropolitaine)
Retour: 14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Code physique de l'ensemble extracteur: N911650201
Tension de l'ensemble extracteur: 230 V CA
Fréquence de l'ensemble extracteur: 50 Hz
Puissance de l'ensemble extracteur: 42 W
Classe thermique de l'ensemble, littéral: CLH
Marquage supplémentaire, littéral: RO
Numéro individuel imprimé ; pas de référence OEM: 10238698

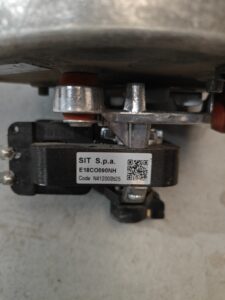

Code du moteur monté ; pas de référence de l'extracteur.: N412003525
Provenance des données supplémentaires: Informations déclarées ; références auxiliaires et applications sans équivalence du fabricant accrédité.
Inventaire — Modèle indiqué: E18C0090NH / EV100M/C/G/120/E18CO+hall
Inventaire — Type/sous-composant ventilateur: EV100M/C/G/120/E18CO+hall
Inventaire — Modèle/carrosserie sous-ensemble.: E18C0090NH
Données techniques — Puissance: 42 W (de 43 W) · et étiquette, qui envoient ; et coïncident
Données techniques — Tension: 230 V AC · et étiquette ; et correspondent
Données techniques — Fréquence: 50 Hz (écris 60 Hz) · et étiquette, qui commandent ; coïncide
Données techniques — Sonde: Hall dans le moteur · et étiquette ; coïncide
Données techniques — Fabricant du moteur: SIT S.p.A.
Références associées: Aucune référence OEM de chaudière confirmée. N911650201 figure dans la colonne Référence ; elle n'a pas été validée comme OEM.
Marquages supplémentaires: 11650201 ; N412003525 ; E18C0090NH
Applications en attente de vérification: THEMA F24 NOX (compatibilité citée ; en attente de confirmation indépendante).

Avant d'acheter

Pour confirmation : Baxi Roca Supermicra Ecoplus 24 SE — ils donnent le code 035003719 pour la Supermicra (il l'écrit 35003719 ; 24 SE en) ; aucune citation N911650201.
À confirmer : Baxi Roca Supermaster Inox 24 SE Ecoplus — da 35003719 ; ne cite pas N911650201
Ne pas confondre : S1008800 — Extracteur « sans tachymètre » (sans tacomètre) dont la désignation enregistrée est la Thema F 24 E — Cette unité est équipée d'un capteur hall (+hall) et la Thema F 24 E n'est pas la F24 NOX : ne supposez pas qu'il s'agit de la même pièce.
10238698 est le numéro individuel imprimé sur cette unité, pas une référence : il ne sert pas à rechercher la pièce.
À confirmer : ils citent N911650201 avec le ventilateur EV100M. ils associent 035003719 à E18C0090NH ou LNE18C0090NH ; donne 035003719 et 35003719 pour la Thema NOx F24. Sans éclaté officiel. La chaudière est confirmée.

Questions fréquentes

Questions fréquentes sur l'extracteur

Comment identifier l'extracteur SIT N911650201 ?

Dans notre unité, l'ensemble est marqué N911650201 (on voit aussi 911650201, N 911650201 ou N-911650201), le moteur N412003525 et le modèle E18C0090NH / EV100M/C/G/120/E18CO + hall. L'étiquette indique 230 V AC, 50 Hz et 42 W. Compare ces codes avec ta pièce.

Cela convient-il à ma Saunier Duval Thema F24 NOX ?

Oui. Confirmé : pour la Thema F24 NOX. De plus, ils fournissent pour cette chaudière le ventilateur (035003719, 35003719). Les italiennes associent 035003719 à cet ensemble SIT. Non confirmé : N911650201 avec la chaudière et nous n'avons pas lu de plan de pièces officiel.

Que signifient N911650201, N412003525 et E18C0090NH ?

Selon l'étiquette, N911650201 est le code de l'ensemble extracteur, N412003525 celui du moteur monté (pas la référence de l'extracteur) et E18C0090NH le modèle du boîtier. Donnez E18C0090NH comme modèle du ventilateur et SIT S.p.A. comme fabricant du moteur. Avec N911650201, ils écrivent le type EV100M/C/G/120E ou EV 100M / G / C / 120 / E18CO + hall.

Est-ce le même que le ventilateur 035003719 de Hermann / Saunier Duval ?

À confirmer : oui : il donne 035003719 pour le E18C0090NH EV100M + hall et donne H035003719 pour le EV100/M LNE18C0090NH. Il le catalogue avec son code H035003719/SD à côté de N911650201. Ce sont des données : il manque un éclaté officiel.

Dans quelles autres chaudières se trouve ce ventilateur ?

du 035003719 (écris 35003719) il est également mentionné pour la Baxi Roca Supermicra Ecoplus 24 SE (et ils disent seulement Supermicra) et la Baxi Roca Supermaster Inox 24 SE Ecoplus. La compatibilité est à confirmer : aucune mention N911650201.

Travaille-t-il à 50 Hz ou à 60 Hz, et combien de watts a-t-il ?

L'étiquette de notre unité indique 230 V AC, 50 Hz et 42 W. donne 42 W ; donne 230 V, 50 Hz et 43 W. écrit 60 Hz, ce qui ne correspond pas à l'étiquette : dans cette unité, cela vaut 50 Hz.

Qui doit installer l'extracteur ?

Un technicien qualifié : c'est un ventilateur de 230 V dans l'évacuation des fumées d'une chaudière à gaz. Débranchez la chaudière du réseau électrique avant de le toucher et comparez d'abord N911650201 et N412003525 avec ceux de votre pièce.
