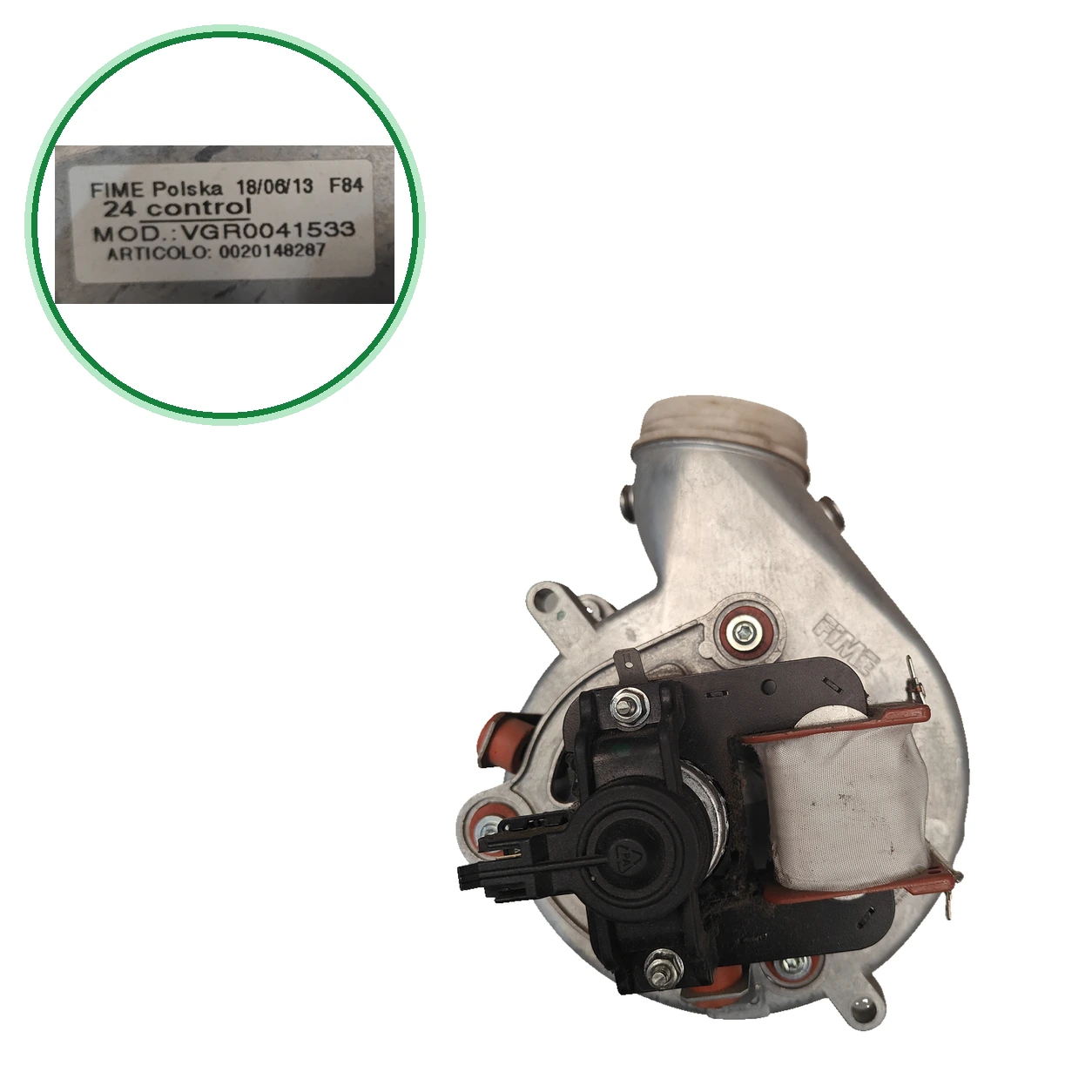

Extractor FIME Polska VGR0041533 pour Saunier Duval Thema NOx F 25-B/2 · 0020148287
Extracteur avec mesure de vitesse de Thema NOx F25, position 17 de l'ensemble, entre la chambre étanche 16 et le pressostat 18 ; la phase 01 correspond à la préventilation de l'extracteur. Sa correspondance avec cette unité est en attente de confirmation. St 33 et F33 clignotants, ainsi que F37, sont liés à une défaillance du débit d'air ; ces codes ne confirment pas à eux seuls une panne de l'extracteur.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- SKU interne
- EXT009
- Garantie
- 1 an
Chaudières FIME compatibles
Extractor. Une compatibilité vérifiée : Saunier Duval Thema NOx F 25-B/2.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| FIME Saunier Duval Thema NOx F 25-B/2 | FIME Polska | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

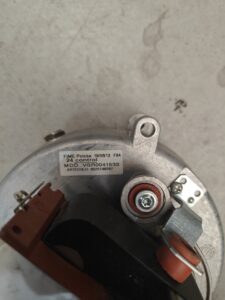

- Recherchez dans l'extracteur le marquage « VGR0041533 » (également écrit VGR 0041533 ou VGR-0041533).
- Vérifiez la référence «0020148287» et le moteur «L25RP006 04». La pièce indique également le moteur «L25RP006 01» : comparez le suffixe complet et la puissance.
- À confirmer : Ne le confondez pas avec d'autres extracteurs : la française donne pour la Thema F 25 E le S10088, et le ventilateur 0020124898 pour la Thema NOx F 25-B.
- Vérifiez sur la plaque signalétique que votre chaudière est une Saunier Duval Thema NOx F 25-B/2.
- Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous la réservons.
Symptômes nécessitant un diagnostic dans l'extracteur
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Codes F37 et F33 dans la Thema NOx F25
Cause : À confirmer : La ligne du manuel d'utilisation officiel est « code St 33 et F33 clignotant, F37 Erreur débit d'air » et ne mentionne pas l'extracteur. Après 5 tentatives de démarrage avec St33, la chaudière indique l'erreur F33. Associe F37 au ventilateur (« vitesse de l'extracteur hors tolérance ») et F33 au pressostat d'air ou au ventilateur : qu'un technicien vérifie les deux.
- 02
La chaudière avec le code F32 : défaut du ventilateur ou de l'extraction d'air.
Cause : Ventilateur bloqué ou mal connecté, défaillance de l'électronique, ou sortie de fumées obstruée.
Qu'il soit vérifié par un technicien : le ventilateur, son connecteur et la sortie de fumées.
Codes d'erreur FIME nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F32 | Défaillance du ventilateur ou de l'extraction d'air. | Qu'il soit vérifié par un technicien : cela peut être le ventilateur bloqué, son connecteur ou la sortie des fumées obstruée. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : extractor FIME
- SKU interne Uniclima
- EXT009
- Marque
- FIME
- Type de pièce
- Extracteurs
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Modèle du composant
- VGR0041533
- Référence commerciale du composant
- 0020148287
- Marquage de contrôle
- 24 contrôle
- Modèle du moteur
- L25RP006 04
- Tension du moteur
- 230 V~
- Fréquence du moteur
- 50 Hz
- Puissance du moteur
- 55 W
- Classe thermique du moteur
- Class180
- Provenance des données supplémentaires
- Informations déclarées ; références auxiliaires et applications sans équivalence du fabricant accrédité.
- Inventaire — Moteur/sous-composant alternatif lu 9
- L25RP006 01
- Références associées
- Aucun OEM de chaudière confirmé. 0020148287 figure comme article/référence de composant dans la fiche ; il n'est pas réaffecté comme OEM de chaudière.
- Marquages supplémentaires
- 24 Contrôle ; moteur/sous-composant L25RP006 04 et alternative lue L25RP006 01 ; classe thermique Classe 180 (selon fiche technique actuelle).
- Applications en attente de vérification
- Saunier Duval THEMA NOx F 25-B/2 (compatibilité citée ; en attente de confirmation indépendante).
- Ne pas confondre : 0020124898 — Ventilateur Saunier Duval (20124898 dans certaines) qui de pièces détachées liste pour la Thema NOx F 25-B — C'est un autre code. Ces pages ne l'associent ni à VGR0041533 ni à 0020148287 : compare le marquage de ton extracteur.
- Ne pas confondre : S10088 — Extracteur sans tachymètre qui est donné par la française pour la Thema F 25 E — Une autre chaudière et un autre code. Cette page ne l'associe pas à VGR0041533.
- Pièce, codes et chaudière confirmés. Externes : pour la Thema NOx F 25-B un autre ventilateur (0020124898), sans l'associer à ce code.
Questions fréquentes sur l'extracteur
Comment identifier cet extracteur ?
Cela convient-il à ma Saunier Duval Thema NOx F 25-B/2 ?
Que signifient VGR0041533, 0020148287 et L25RP006 04 ?
Quelle est la différence entre le moteur L25RP006 04 et le L25RP006 01 ?
Avec quels autres extracteurs peut-on se tromper ?
Que signale la chaudière lorsqu'il y a une défaillance du débit d'air et comment lire l'extracteur ?
Qui doit l'installer ?
