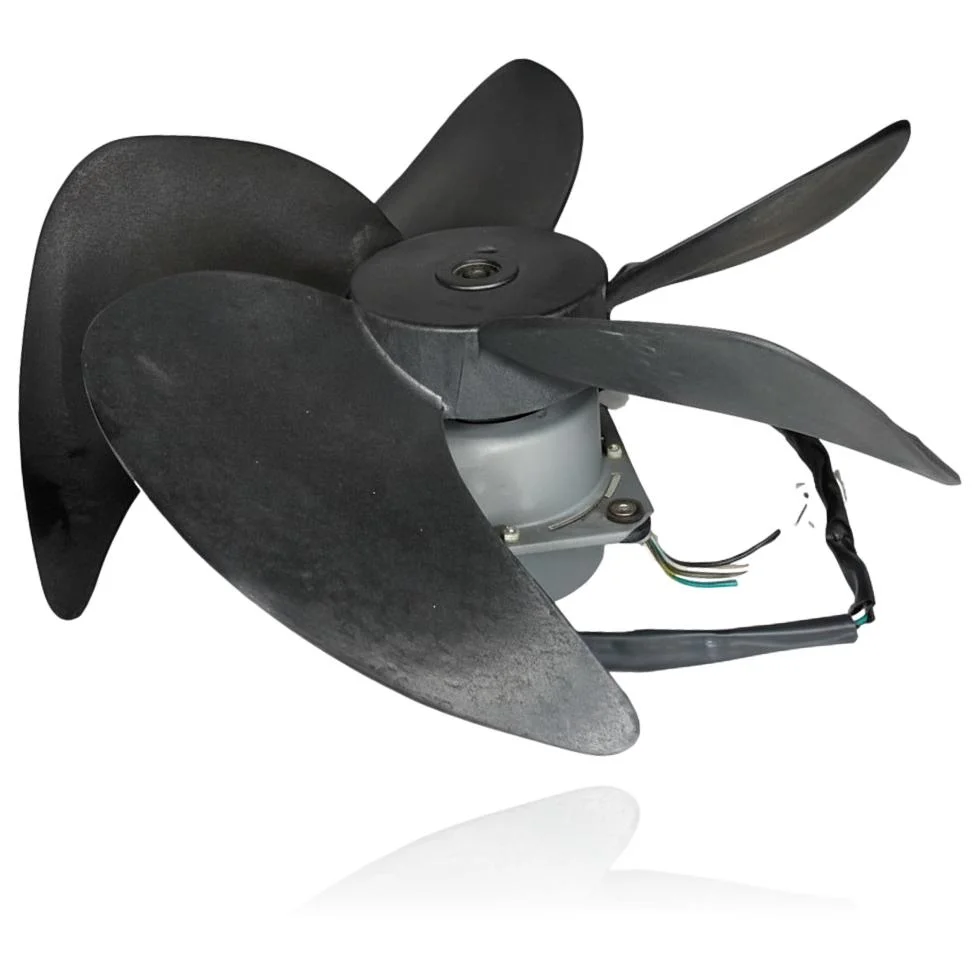

Hélice Moteur Ventilateur Saunier Duval SDHV19 Ref. 34V9000037
Moteur avec hélice du ventilateur d'un équipement d'aérothermie (pompe à chaleur) Saunier Duval SDHV19. Il déplace l'air à travers l'unité extérieure pour l'échange thermique. Le remplacement nécessite d'abord de confirmer la défaillance de la pièce par un diagnostic technique, même lorsque le ventilateur ne tourne pas, fait du bruit ou vibre, ou que l'équipement donne une erreur liée au ventilateur.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- Référence catalogue
- 34V9000037
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence 34V9000037
Extracteur avec référence 34V9000037. Une compatibilité vérifiée : Duval Moteur Ventilateur Pompe Chaleur SDHV19.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Duval Moteur Ventilateur Pompe Chaleur SDHV19 | Saunier Duval | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 34V9000037 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 34V9000037. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur l'extracteur 34V9000037
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Le ventilateur de l'unité extérieure ne tourne pas ou a du mal à démarrer.
Cause : Le moteur est endommagé ou le roulement est grippé et ne peut pas démarrer.
Avec l'équipement débranché, fais tourner l'hélice à la main ; si elle ne tourne pas facilement, vérifie s'il y a de la glace, des feuilles ou de la saleté sur les pales et sur la grille.
- 02
L'unité extérieure fait du bruit ou vibre en fonctionnement.
Cause : Le roulement du moteur est usé et l'hélice frotte ou est désaxée.
Vérifiez que l'hélice est bien fixée à l'arbre et ne frotte pas contre le boîtier avant de changer le moteur.
- 03
L'équipement de géothermie donne une erreur liée au ventilateur et s'arrête.
Cause : La centrale ne détecte pas la rotation attendue de ce moteur et bloque l'équipement par sécurité.
Vérifiez le connecteur et le câble du moteur : une connexion lâche ou un fusible grillé peuvent provoquer la même erreur sans que le moteur soit défectueux.
- 04
L'équipement fonctionne moins bien, il chauffe ou refroidit peu.
Cause : Si l'hélice tourne plus lentement que la normale, l'échangeur extérieur ne reçoit pas le débit d'air dont il a besoin.
Comparez visuellement la vitesse de rotation avec celle d'un équipement similaire en marche avant de considérer que le moteur est défectueux.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 37 | Le régime du ventilateur est trop bas. | Une hélice endommagée, déformée ou obstruée réduit/empêche le débit d'air et l'électronique détecte un régime insuffisant ; vérifiez visuellement les pales et les frottements, faites tourner à la main et, si nécessaire, retirez la grille et l'écrou pour extraire l'hélice et confirmer que le ventilateur tourne librement. |
| 85 | Régime du ventilateur trop bas. | Si l'hélice est cassée, desserrée ou déséquilibrée, le ventilateur n'atteint pas la vitesse cible et le défaut se déclenche ; vérifiez l'état et la fixation de l'hélice et confirmez dans le menu technique que le régime du ventilateur chute avant l'erreur. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Saunier Duval 34V9000037
- Référence catalogue
- 34V9000037
- SKU interne Uniclima
- M+VBCSDHV19
- Marque
- Saunier Duval
- Type de pièce
- Extracteurs
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Tension
- 220-240V
- Fréquence
- 50/60Hz
- Courant
- 0.85A
- Puissance
- 100W
- Pôles
- 6P
- Vitesse
- 850 RPM (VAR)
- Condensateur
- 6 MFD / 400V
- Classe d'isolation
- Classe B
- Numéro de série ou lot
- 2902080438
Questions fréquentes sur l'extracteur 34V9000037
Pour quel équipement cette hélice de ventilateur Saunier Duval SDHV19 est-elle valable ?
Quelle est la puissance du moteur du ventilateur de la SDHV19 ?
À quelle tension fonctionne le moteur ventilateur Réf. 34V9000037 ?
Combien de pôles et quelle vitesse a le moteur ventilateur de la Saunier Duval SDHV19 ?
