Bombe Wilo Yonos POUR SD15/6B PWM1 · 4527535 Pour Saunier Duval Semia Condens 30-A
Prix en attente de confirmation ; consultez-nous avant de réserver. Elle fait circuler l'eau dans le circuit hydraulique de la chaudière. Cette Yonos PARA a un contrôle PWM1 et consomme de 3 à 41 W.
- Type de pièce
- Pompes
- État
- Reconditionné
- SKU interne
- 16
- Garantie
- 1 an
TVA incluse ÉPUISÉ
Chaudières Wilo compatibles
Bombe circulatrice. Trois compatibilités vérifiées : Saunier Duval Semia Condens 30-A et Saunier Duval Thema Condens AS 30-A (H-ES). Il y a encore 1 modèle que nous sommes en train de vérifier.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Wilo Saunier Duval Semia Condens 30-A | Wilo | Contraste |
| Wilo Saunier Duval Thema Condens AS 30-A (H-ES) | Wilo | Contraste |
| Wilo Saunier Duval Thema Condens 25-A (H-ES) R2 | Wilo | Contraste |
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Wilo De Dietrich MCA 15/25/35 | Wilo | Non confirmé |
|---|
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

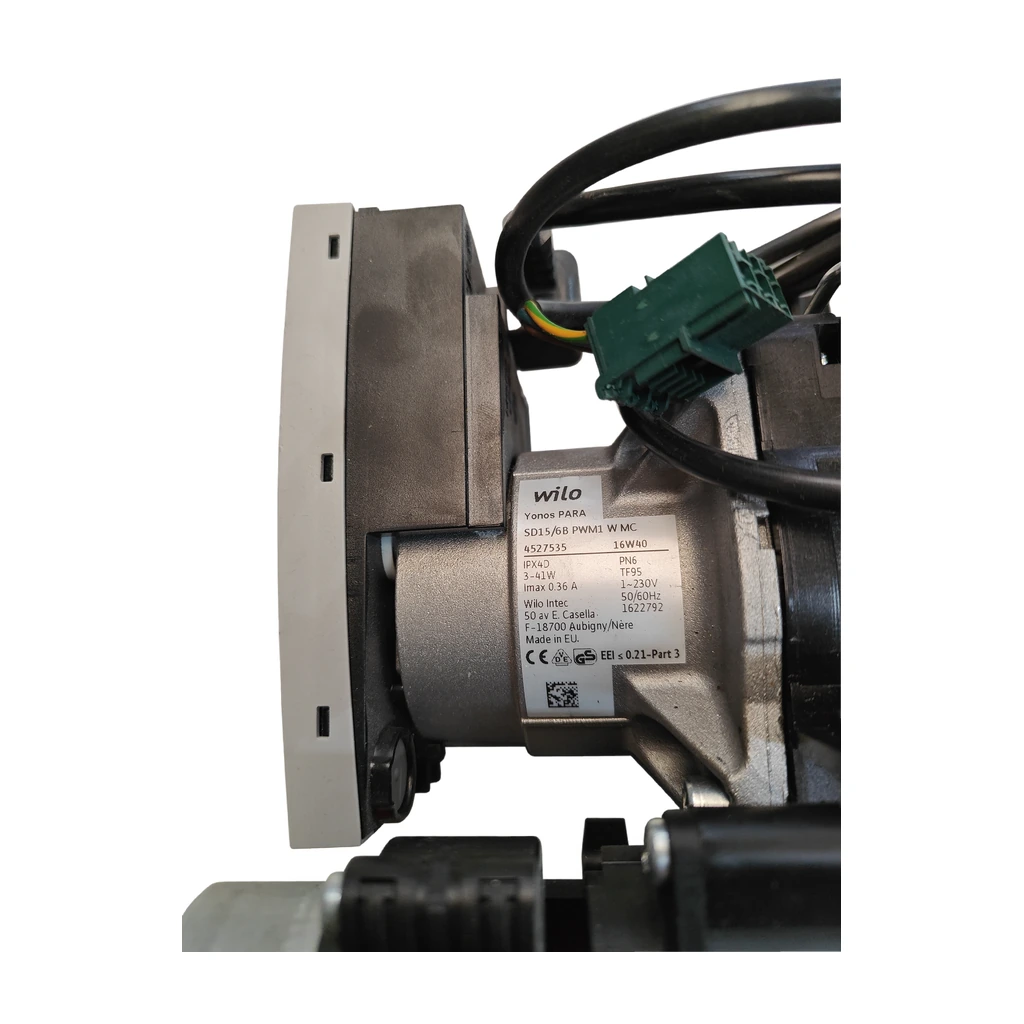

- Lisez l'étiquette de la pompe : elle doit indiquer « Yonos POUR PWM1 » et le modèle SD15/6B PWM1 ; la référence est 4527535.
- Comparez 4527535, 0020199706 et 495877 : ils apparaissent dans notre pompe et dans celle de. Dans l'unité, la carte indique 22W26 2216614 et l'étiquette 90 2226 et 010565T : ils ne correspondent pas à ceux de notre pièce, qui sont envoyés.
- Le 495877 figure également sur une autre pièce (0020207133) qui liste la pompe 4526142 SD15/7.0 iPWM1 W MC. Pour les distinguer, compare le contrôle (PWM1 contre iPWM1) et la puissance (3–41 W contre 3–45 W).
- Ne la confonds pas avec le moteur 0020207133 ni avec le boîtier 0020207140 du catalogue de la Semiafast Condens 30 - A : ils n'ont pas pu être associés à cette pompe.
- Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous dirons si nous l'avons.
Symptômes nécessitant un diagnostic dans la pompe circulateur
La pompe circulatrice fait circuler l'eau du circuit de chauffage. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
F.20 dans la Thema Condens AS 30-A (H-ES) : déconnexion de sécurité par limiteur de température
Cause : La table du manuel de Saunier Duval liste entre les causes « pompe bloquée » et « présence d'air ». Vérifiez si la pompe tourne et s'il y a de l'air dans le circuit avant de la remplacer.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : pompe circulatrice Wilo
- SKU interne Uniclima
- 16
- Marque
- Wilo
- Type de pièce
- Pompes
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Référence commerciale
- 4527535
- Marquage du modèle sur l'étiquette secondaire
- Yonos POUR PWM1
- Code marqué sur la plaque de la pièce
- 16W40; 1622792
- Identifiant de l'étiquette secondaire
- 90 1640; 0020199706; 495877; 060161 T4
- Identifiant visible sur un composant couplé
- 0020201781
- Degré de protection
- IPX4D
- Pression nominale
- PN6
- Puissance absorbée
- 3–41 W
- Courant maximal
- 0,36 A
- Alimentation électrique
- 1~230 V
- Fréquence
- 50/60 Hz
- Classe thermique/fluides
- TF95
- Type de contrôle
- PWM1
- Indice d'efficacité énergétique (IEE)
- ≤ 0,21 (partie 3)
- Provenance des données supplémentaires
- Informations déclarées ; références auxiliaires et applications sans équivalence du fabricant accrédité.
- Inventaire — EEI
- ≤0,21, Partie 3
- Inventaire — Code marqué
- 1622792; 16W40
- À confirmer : Données confirmées — Puissance absorbée
- 3–41 W
- À confirmer : Données confirmées — Courant maximum
- 0,36 A
- À confirmer : Données confirmées — Température du milieu
- jusqu'à 95 °C
- À confirmer : Données confirmées — Classe d'isolation
- F
- Modèle enregistré
- Yonos POUR SD15/6B PWM1 W MC
Avant d'acheter
- À confirmer : De Dietrich MCA 15/25/35 : le rendez-vous avec cette pompe
- Non compatible ou exclus : Saunier Duval Semia C/F — avec une autre pompe : Wilo HB 15/4-1
- Non compatible ou exclus : Saunier Duval Themaclassic F25/24E — avec une autre pompe : moteur UPS15-50-AO (SD10052-R)
- Ne pas confondre : 0020207133 — Moteur de pompe du catalogue de la Semiafast Condens 30 - A — Dans le texte lu du catalogue (partie du PDF), ni 4527535 ni les codes de cette étiquette n'apparaissent : nous ne la considérons pas comme équivalente.
- Ne pas confondre : 0020207140 — Boîtier de la pompe R-SD du même catalogue — C'est le boîtier de la pompe, une autre pièce.
- Ne pas confondre : 90 1542 — Texte «Yonos POUR iPWM1 90 1542 495877» d'une autre pièce (corps 0020207133) — liste la pompe 4526142 SD15/7.0 iPWM1 W MC (3-45 W, 0,44 A) : une autre variante, pas PWM1 (3–41 W, 0,36 A). Partage le 495877.
- Le catalogue de la Semiafast Condens 30 - A liste le moteur de pompe comme 0020207133, mais dans le texte lu (partie du PDF), les codes 4527535 ni ceux de cette étiquette n'apparaissent pas : nous ne considérons pas cette équivalence comme valide.
- Tatelier : Semia Condens 30-A, Thema Condens AS 30-A (H-ES) et Thema Condens 25-A (H-ES) R2. Externes : une 4527535 avec le modèle SD15/6B PWM1 W MC ; d'après ce que j'ai lu, non confirmé : la pompe avec ces chaudières.
Questions fréquentes sur la pompe circulatrice
Où se trouve le code de cette pompe et que signifie chacun ?
La référence commerciale est 4527535 et le modèle, Yonos PARA SD15/6B PWM1 W MC ; liste 4527535 comme « code du fabricant » de ce modèle. Sur la plaque de la pièce, on lit 16W40 et 1622792 ; l'étiquette secondaire porte 90 1640, 0020199706, 495877 et 060161 T4, et un composant couplé marque 0020201781. L'unité partage 4527535, 0020199706 et 495877, mais marque 22W26 2216614 et 90 2226. Sans confirmation supplémentaire, explique le reste des codes.
Est-ce compatible avec ma Saunier Duval Semia Condens 30-A, Thema Condens AS 30-A (H-ES) ou Thema Condens 25-A (H-ES) R2 ?
Oui. Confirmation enregistrée : cette pompe pour la Semia Condens 30-A, la Thema Condens AS 30-A (H-ES) et la Thema Condens 25-A (H-ES) R2. D'après ce que j'ai lu, Non confirmé : 4527535 avec ces chaudières : elle ne la situe que dans des équipements OEM de la marque, sans modèle. Le manuel de la Thema Condens AS 30-A (H-ES) décrit une pompe modulante régulée par PWM depuis la carte (d.15). Pour un autre modèle, envoyez-nous une photo de l'étiquette de votre pompe et de la carte de la chaudière depuis Contact, ou appelez le 911 17 77 77.
Le 0020207133 du catalogue de pièces détachées est-il cette pompe ?
Nous ne le savons pas. Le catalogue de pièces de rechange de la Semiafast Condens 30 - A (PDF de 2015) liste 0020207133 comme « Moteur de pompe », mais dans le texte lu (partie du PDF), ni 4527535 ni les codes de l'étiquette n'apparaissent. Une autre fiche le décrit comme corps de pompe de la ThemaClassic C25. Comparez le marquage du moteur avant de le commander.
Peut-on le confondre avec un autre Yonos POUR de 3-45 W ?
Ce n'est pas le même. D'une autre pièce (corps 0020207133) liste la pompe 4526142 SD15/7.0 iPWM1 W MC avec 3-45 W et 0,44 A, à côté du texte « Yonos POUR iPWM1 90 1542 495877 ». Cette SD15/6B PWM1 W MC est de 3–41 W et 0,36 A, valeurs qu'elle répète. Le 495877 apparaît dans les deux textes : compare le type (PWM1 ou iPWM1) et le courant maximum.
Quels sont les données techniques ?
À confirmer : Contrôle PWM1, de 3 à 41 W et 0,36 A maximum, à 1~230 V et 50/60 Hz, PN6, TF95, IPX4D et EEI ≤ 0,21 (partie 3). Confirmez 3–41 W, 0,36 A, IPX4D et PN6, et ajoutez jusqu'à 95 °C et classe d'isolation F ; son EEI (≤ 0,20) diffère et prévaut le..
Va-t-il dans d'autres chaudières en plus de celles confirmées ?
cita 4527535 dans les équipements OEM avec PWM1 de Viessmann, Vaillant et Saunier Duval, dans De Dietrich MCA 15/25/35 et dans les versions Sime avec corps MC : c'est une seule et reste à confirmer. Nous ne la considérons pas comme compatible avec les Semia Condens F24 E et F30 E : son manuel décrit une pompe à 3 vitesses (I, II et III) avec sélecteur (section 7.1), et celle-ci est PWM1.
Qui doit l'installer et quoi prendre en compte ?
Un technicien qualifié : travaille à 230 V et se trouve dans le circuit d'eau. Le manuel de la Semia Condens F30 E (un autre modèle) indique de fermer les vannes d'aller et de retour, d'ouvrir la vanne de vidange à côté de la pompe (il n'est pas nécessaire de vider tout le circuit), de déconnecter le connecteur et d'utiliser uniquement des joints toriques et des joints neufs.
Quelle est la référence exacte ?
Wilo Yonos POUR SD15/6B PWM1 W MC, référence 4527535.
Quel contrôle et alimentation utilise-t-il ?
Contrôle PWM1; 1~ 230 V, 50/60 Hz, 3–41 W et courant maximum 0,36 A.
