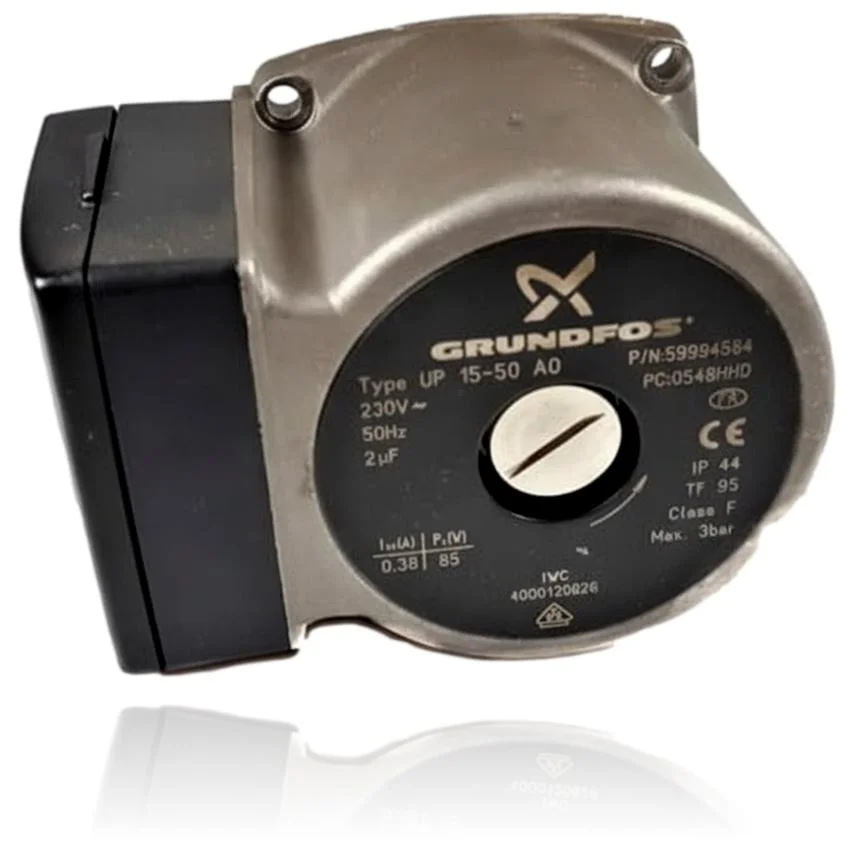

Pompe Circulateur Saunier Duval ThemaClassic F 25 E - Type UP 15-50 A0 / P/N 59994584
La pompe circulatrice déplace l'eau dans le circuit de chauffage de votre chaudière Saunier Duval, spécifiquement du modèle ThemaClassic F 25 E, avec la référence fabricant 59994584. Si elle tombe en panne, vous remarquerez des radiateurs froids, des bruits étranges ou même des surchauffes, pouvant entraîner les erreurs F5 et F14. Ce composant est compatible avec plusieurs modèles de Saunier Duval, comme le ThemaClassic C 24 E et le Themafast C 24 E, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de remplacer la pompe lorsqu'elle présente des symptômes de dysfonctionnement ou lors de l'entretien préventif de la chaudière.
- Type de pièce
- Pompes
- État
- Reconditionné
- Référence catalogue
- 0010034152
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence 0010034152
Pompe circulatrice avec référence 0010034152. Six compatibilités vérifiées : ThemaClassic C 24 E et ThemaClassic C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval ThemaClassic C 24 E | Saunier Duval | Contraste |
| Saunier Duval ThemaClassic C 25 E | Saunier Duval | Contraste |
| Saunier Duval ThemaClassic C AS 24 E | Saunier Duval | Contraste |
| Saunier Duval ThemaClassic F 24 E | Saunier Duval | Contraste |
| Saunier Duval ThemaClassic F 25 E | Saunier Duval | Contraste |
| Saunier Duval Themafast C 24 E | Saunier Duval | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 0010034152 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0010034152. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la pompe circulateur 0010034152
La pompe circulatrice fait circuler l'eau du circuit de chauffage. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière s'allume et le brûleur fonctionne, mais les radiateurs ne chauffent pas bien.
Cause : La pompe ne fait pas circuler l'eau avec un débit suffisant et la chaleur n'atteint pas les radiateurs.
Vérifiez que la pompe n'est pas arrêtée ou qu'elle ne tourne pas trop lentement ; touchez-la en marche pour sentir la vibration normale.
- 02
On entend un bourdonnement ou un bruit métallique dans la pompe.
Cause : Le rotor frotte, il y a de l'air dans le circuit ou le roulement est usé.
Purgez l'air du circuit et de la pompe avant de penser que la pièce est défectueuse.
- 03
La pompe ne démarre pas et semble grippée, surtout si elle a été arrêtée longtemps.
Cause : L'axe est bloqué en raison de dépôts de calcaire ou par manque d'utilisation.
Avec la chaudière éteinte et froide, essaie de tourner à la main l'axe du moteur par la fente frontale avant de changer la pompe.
- 04
De l'eau ou de l'humidité apparaît à la base de la pompe, ou cela goutte en dessous.
Cause : La garniture mécanique de l'arbre a perdu son étanchéité et laisse passer de l'eau.
Séchez bien la zone et vérifiez à froid si l'humidité réapparaît sur le corps de la pompe et non sur un joint voisin.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F5 | Surchauffe du circuit primaire (blocage par température). | Le circulateur (Grundfos réf. 0010034152) bloqué ou sans débit ne fait pas circuler l'eau et la chaudière se met en sécurité par température ; vérifiez qu'il reçoit 230 V en demande et que l'axe tourne/se débloque par le bouchon frontal, en purgeant le circuit si nécessaire. |
| F14 | Température de départ de chauffage >95 ºC (limiteur activé/surchauffe). | Une panne ou un faible rendement du circulateur provoque un manque de circulation et une montée rapide en température ; contrôlez le démarrage et la consommation de la pompe, le ΔT départ‑retour et, si elle ne tourne pas, remplacez-la/débloquez-la. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : pompe circulatrice Saunier Duval 0010034152
- Référence catalogue
- 0010034152
- SKU interne Uniclima
- MBCTF25E
- Marque
- Saunier Duval
- Type de pièce
- Pompes
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Type
- UP 15-50 A0
- Numéro de produit (P/N)
- 59994584
- Code PC
- 0548HHD
- Tension/fréquence
- 230V~50Hz
- Condensateur
- 2uF
- Degré de protection
- IP44
- Classe thermique
- TF95 / Classe F
- Pression maximale
- Max. 3 bar
- Courant/puissance
- 0,38A / 85W
- Code IVC
- 4000120826
Questions fréquentes : la pompe circulatrice 0010034152
Quelle est la référence de la pompe de la ThemaClassic C 24 E ?
Cette pompe est-elle compatible avec la Saunier Duval ThemaFast C 24 E ?
Quelle est la tension et la puissance de la pompe de la ThemaClassic F 30 E ?
Quelle est la pression maximale supportée par la pompe de la ThemaClassic C 25 E ?
