Risposta breve

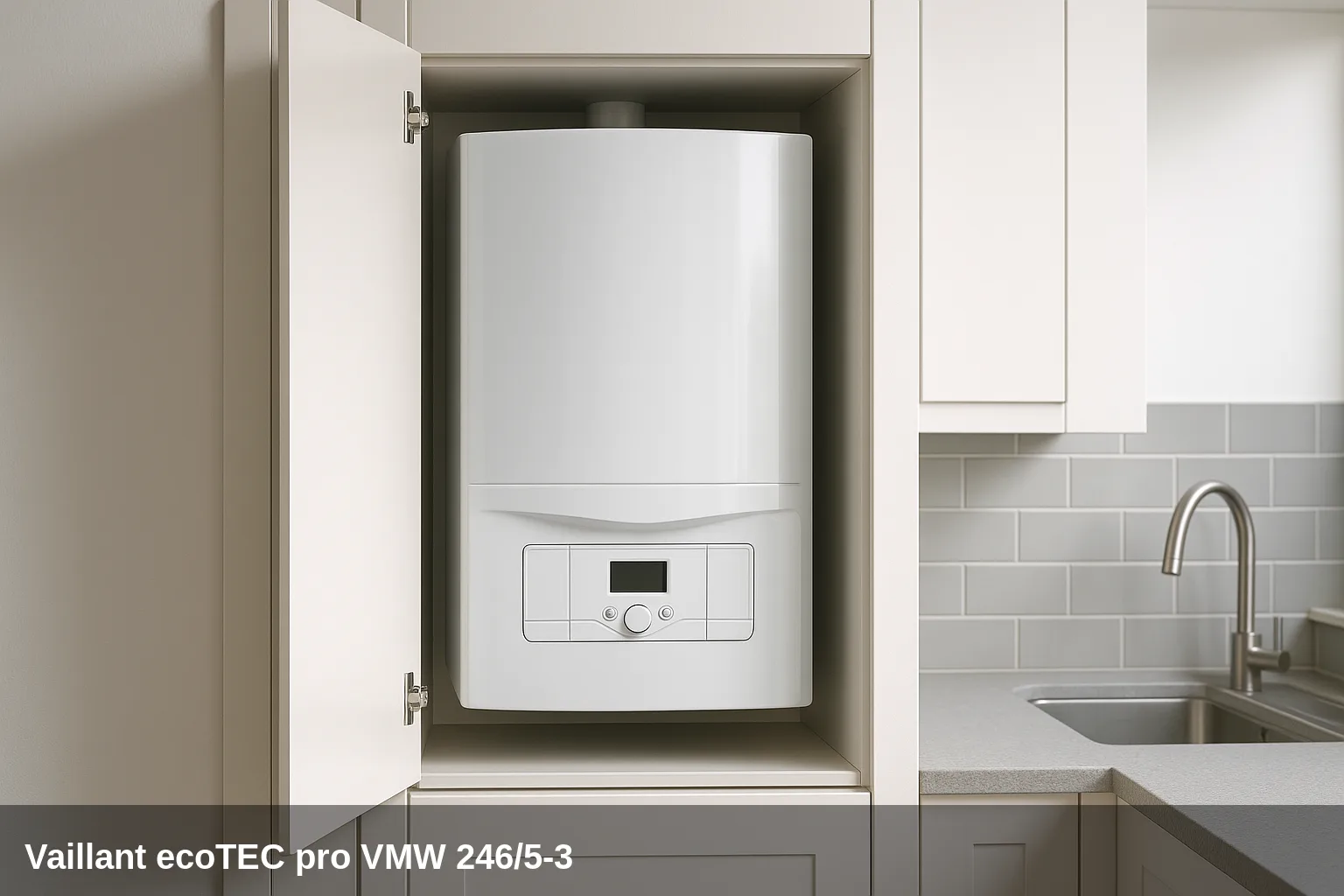

La caldaia Vaillant ecoTEC pro (varianti VMW 246/5-3 și VMW 286/5-3) mostra i suoi guasti con codici tipo F.xx sul display, insieme ad avvisi di stato tipo S.xx che NON sono guasti. Ecco l'elenco completo dei codici di errore: cosa significa ciascuno, perché appare e come risolverlo, oltre a cosa puoi controllare tu e quando chiamare un tecnico.
Tabella dei codici di errore della ecoTEC pro VMW 246/5-3 e 286/5-3
Riepilogo rapido di tutti i codici. Più in basso trovi il dettaglio di ciascuno con la sua causa e soluzione.
| Codice | Significado |
|---|---|
| F.00 | Interruzione nella sonda di temperatura di mandata |
| F.01 | Interruzione nella sonda di temperatura di ritorno |
| F.10 | Cortocircuito nella sonda di temperatura di mandata |
| F.11 | Cortocircuito nella sonda di temperatura di ritorno |
| F.13 | Cortocircuito nella sonda dell'accumulatore di ACS |
| F.20 | Disconnessione di sicurezza per surriscaldamento |
| F.22 | Disconnessione di sicurezza per mancanza d'acqua |
| F.23 | Variazione di temperatura eccessiva tra mandata e ritorno |
| F.24 | Aumento di temperatura troppo rapido (mancanza di acqua) |
| F.25 | Temperatura dei gas di combustione troppo alta |
| F.26 | Errore nella valvola gas |
| F.27 | Rilevamento di fiamma anomala (segnale con valvola chiusa) |
| F.28 | Guasto all'avvio: accensione senza risultato |
| F.29 | La fiamma si spegne durante il funzionamento |
| F.32 | Velocità del ventilatore fuori tolleranza |
| F.36 | Gas di combustione rilevati dal sensore di sicurezza |
| F.42 | Parametro di configurazione del modello non valido (1) |
| F.43 | Parametro di configurazione del modello non valido (2) |
| F.46 | Cortocircuito nella sonda solare (kit solare opzionale) |
| F.49 | Errore nel bus eBUS (cortocircuito o sovraccarico) |
| F.54 | Pressione del gas nulla o insufficiente (insieme a F.28/F.29) |
| F.60 | Errore nella valvola gas (attivazione 1) |
| F.61 | Errore nella valvola gas (attivazione 2): cortocircuito a massa |
| F.62 | Ritardo di disconnessione della valvola gas difettoso |
| F.63 | Errore nella memoria EEPROM della scheda elettronica |
| F.64 | Errore di elettronica, sonda o convertitore analogico-digitale |
| F.65 | Temperatura della scheda elettronica eccessiva |
| F.66 | Errore di comunicazione nel bus I2C |
| F.67 | Valore ASIC incorretto: errore nel rilevamento della fiamma |
| F.68 | Fiamma instabile |
| F.70 | Codice prodotto non valido (DSN) |
| F.71 | Sonda di mandata o ritorno con valore costante |
| F.72 | Deviazione eccessiva tra sensori di pressione e temperatura di ritorno |
| F.73 | Sensore di pressione dell'acqua non collegato o in cortocircuito |
| F.74 | Problema elettrico nel sensore di pressione dell'acqua |
| F.75 | Non viene rilevato alcun cambiamento di pressione all'avvio della pompa |
| F.76 | Protezione contro il surriscaldamento dello scambiatore primario |
| F.77 | Errore nella pompa di condensa o nella valvola di non ritorno |
| F.83 | Nessun cambiamento di temperatura nella sonda all'avvio del bruciatore |
| F.84 | Sonde di mandata e ritorno senza concordanza (valori incrociati) |
| F.85 | Sonda di temperatura installata nel tubo errato |
| F.87 | Guasto nell'elettrodo di accensione |
| F.88 | Errore nella valvola gas (connessione) |
| F.89 | Errore nella pompa di circolazione (connessione) |
Cosa puoi controllare tu stesso
Alcuni avvisi si risolvono con controlli semplici e sicuri: ripristinare la pressione dell'acqua, spurgare l'aria dai radiatori, verificare che la valvola del gas sia aperta o riarmare la caldaia dopo un blocco temporaneo. Se dopo averlo fatto il codice riappare, c'è una causa sottostante che deve essere esaminata da un tecnico qualificato. Non manomettere componenti interni di gas né elettronica.
Come ripristinare la pressione passo a passo
- Localizza la rubinetto di riempimento sotto la caldaia.
- Aprila lentamente mentre osservi il manometro.
- Chiudi il rubinetto in arrivo a tra 1 e 1,5 bar a freddo.
- Sfiata i radiatori iniziando da quello più lontano e ricontrolla la pressione.
- Riarmare la caldaia; se l'avviso di pressione scompare, il problema era risolto.
Tutti i codici e la loro soluzione
F.00 — Interruzione nella sonda di temperatura di mandata
Perché appare: Connettore NTC allentato, fascio di cavi interrotto o sonda difettosa.
Cosa fare: La revisione del connettore e, se necessario, la sostituzione della sonda viene effettuata da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.01 — Interruzione nella sonda di temperatura di ritorno
Perché appare: Connettore NTC allentato, fascio di cavi interrotto o sonda difettosa.
Cosa fare: La revisione del connettore e la sostituzione della sonda devono essere effettuate da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.10 — Cortocircuito nella sonda di temperatura di mandata
Perché appare: Sonda NTC difettosa o cortocircuito nel cablaggio.
Cosa fare: L'ispezione della sonda e del cablaggio viene effettuata da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.11 — Cortocircuito nella sonda di temperatura di ritorno
Perché appare: Sonda NTC difettosa o cortocircuito nel cablaggio.
Cosa fare: La revisione della sonda e del cablaggio viene effettuata da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.13 — Cortocircuito nella sonda dell'accumulatore di ACS
Perché appare: Sonda dell'accumulatore difettosa o cortocircuito nel cablaggio.
Cosa fare: La revisione e sostituzione della sonda viene effettuata da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.20 — Disconnessione di sicurezza per surriscaldamento
Perché appare: Temperatura eccessiva, acqua insufficiente, sonda difettosa o pompa con potenza ridotta.
Cosa fare: Controlla che le valvole di mandata e ritorno siano aperte, spurga i radiatori e verifica la pressione (1-1,5 bar). Se si ripete, contatta un tecnico qualificato.
Ricambio correlato: Pompa di circolazione
F.22 — Disconnessione di sicurezza per mancanza di acqua
Perché appare: Pressione del circuito molto bassa o nulla, sensore di pressione difettoso o cavo scollegato.
Cosa fare: Riempi il circuito fino a 1-1,5 bar con la chiave di riempimento e spurga se necessario. Se persiste dopo il riempimento, contatta un tecnico qualificato.
Ricambio correlato: Sensore di pressione / chiave di riempimento
F.23 — Variazione di temperatura eccessiva tra mandata e ritorno
Perché appare: Pompa bloccata o debole, aria nel circuito o sonde scambiate.
Cosa fare: Spurga il circuito e controlla la pompa. Le sonde devono essere verificate da un tecnico qualificato.
Ricambio correlato: Pompa di circolazione
F.24 — Aumento di temperatura troppo rapido (carenza di acqua)
Perché appare: Pompa bloccata, pressione insufficiente o aria nell'apparecchio.
Cosa fare: Spurga l'aria e controlla la pressione. Lo sblocco della pompa deve essere effettuato da un tecnico qualificato.
Ricambio correlato: Pompa di circolazione
F.25 — Temperatura dei gas di combustione troppo alta
Perché appare: Scambiatore sporco o ostruito, o sonda di temperatura dei gas difettosa.
Cosa fare: La revisione dello scambiatore e del sensore viene effettuata da un tecnico qualificato.
Ricambio correlato: Scambiatore di calore

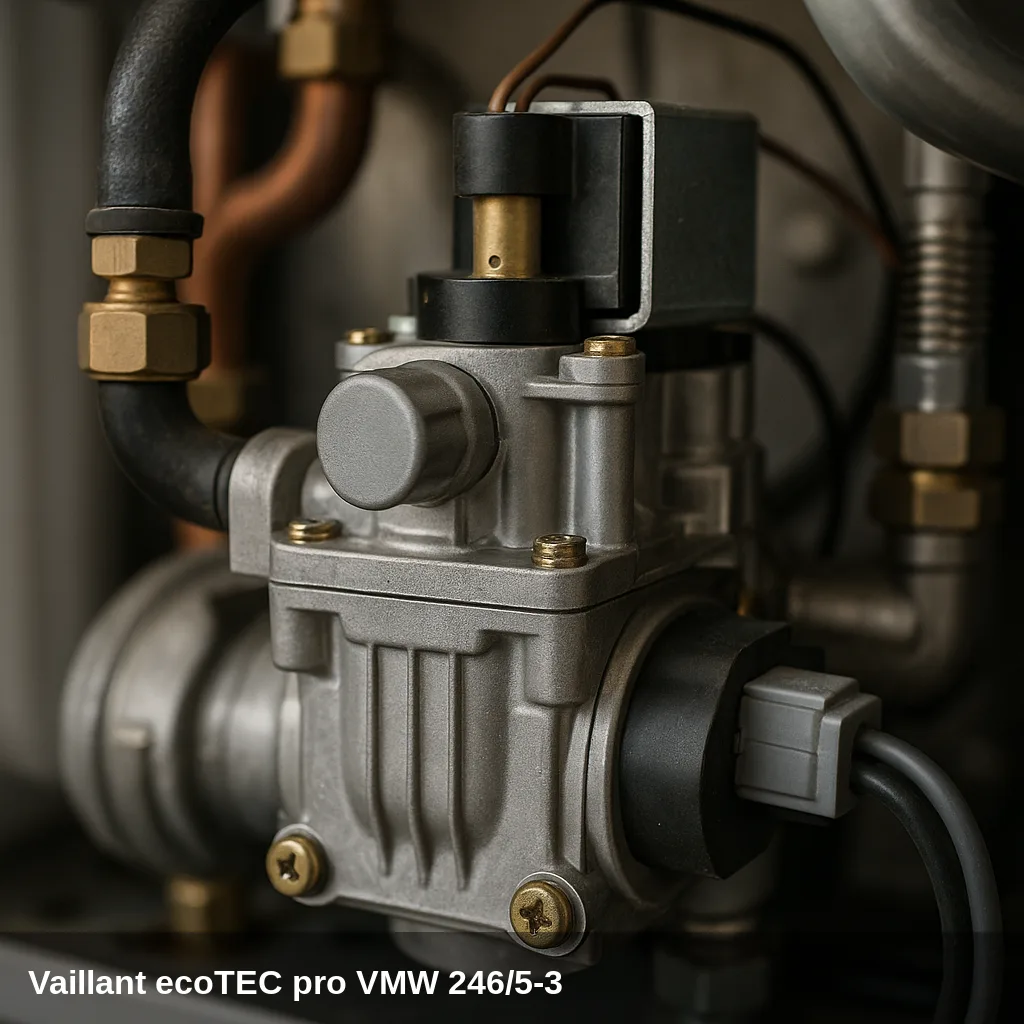

F.26 — Errore nella valvola gas
Perché appare: Valvola gas difettosa, bloccata o senza risposta.
Cosa fare: L'ispezione e la sostituzione della valvola gas devono essere effettuate da un tecnico qualificato.
Ricambio correlato: Valvola gas
F.27 — Rilevamento di fiamma anomala (segnale con valvola chiusa)
Perché appare: Umidità nell'elettronica o elettrovalvola gas stagna.
Cosa fare: Il controllo dell'elettronica e dell'elettrovalvola viene effettuato da un tecnico qualificato.
Componente interessato: Elettrodo di accensione / ionizzazione
F.28 — Guasto nell'avviamento: accensione senza risultato
Perché appare: Pressione del gas bassa, aria nel gas, elettrodo o trasformatore di accensione, valvola bloccata.
Cosa fare: Verifica che la valvola del gas sia aperta e che ci sia fornitura, e riprova l'accensione. Se persiste, contatta un tecnico qualificato.
Componente interessato: Elettrodo di accensione / ionizzazione
F.29 — La fiamma si spegne durante il funzionamento
Perché appare: Interruzione del gas, ricircolo dei fumi, trasformatore di accensione o messa a terra errata.
Cosa fare: Verifica l'alimentazione del gas. Se si ripete, contatta un tecnico qualificato.
Componente interessato: Elettrodo di accensione / ionizzazione
F.32 — Velocità del ventilatore fuori tolleranza
Perché appare: Ventilatore bloccato o deteriorato, o sensore di velocità difettoso.
Cosa fare: La pulizia o sostituzione del ventilatore viene effettuata da un tecnico qualificato.
Ricambio correlato: Ventilatore / estrattore
F.36 — Gas di combustione rilevati dalla sonda di sicurezza
Perché appare: Rilevamento fumi di combustione (eccezionale nella ecoTEC pure).
Cosa fare: La revisione del condotto di evacuazione è effettuata da un tecnico qualificato.
Ricambio correlato: Scambiatore di calore
F.42 — Parametro di configurazione del modello non valido (1)
Perché appare: Configurazione del dispositivo errata o non assegnata.
Cosa fare: La riconfigurazione del dispositivo deve essere effettuata da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.43 — Parametro di configurazione del modello non valido (2)
Perché appare: Configurazione del dispositivo errata o non assegnata.
Cosa fare: La riconfigurazione del dispositivo deve essere effettuata da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.46 — Cortocircuito nella sonda solare (kit solare opzionale)
Perché appare: Sonda solare difettosa o in cortocircuito.
Cosa fare: La revisione e sostituzione della sonda solare viene effettuata da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.49 — Errore nel bus eBUS (cortocircuito o sovraccarico)
Perché appare: Cortocircuito nel cablaggio eBUS, sovraccarico o polarità errata.
Cosa fare: La revisione del cablaggio eBUS e dei dispositivi collegati viene effettuata da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.54 — Pressione del gas nulla o insufficiente (insieme a F.28/F.29)
Perché appare: Fornitura di gas inesistente o molto bassa, o valvola del gas chiusa.
Cosa fare: Verifica che la valvola del gas sia aperta e che ci sia fornitura. Se è corretto, tecnico qualificato.
Ricambio correlato: Valvola gas
F.60 — Errore nella valvola gas (attivazione 1)
Perché appare: Valvola gas difettosa o non attivata.
Cosa fare: La revisione e sostituzione della valvola gas viene effettuata da un tecnico qualificato.
Ricambio correlato: Valvola gas
F.61 — Errore nella valvola gas (attivazione 2): cortocircuito a massa
Perché appare: Cortocircuito a massa nel cablaggio della valvola o valvola difettosa.
Cosa fare: La revisione del cablaggio della valvola viene effettuata da un tecnico qualificato.
Ricambio correlato: Valvola gas
F.62 — Ritardo di disconnessione della valvola gas difettoso
Perché appare: Valvola gas non stagna o elettronica di controllo difettosa.
Cosa fare: La revisione e sostituzione della valvola viene effettuata da un tecnico qualificato.
Ricambio correlato: Valvola gas
F.63 — Errore nella memoria EEPROM della scheda elettronica
Perché appare: Errore nel componente di memoria della scheda elettronica.
Cosa fare: La sostituzione della scheda elettronica viene effettuata da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.64 — Errore di elettronica, sonda o convertitore analogico-digitale
Perché appare: Cortocircuito in una sonda NTC o guasto del convertitore della scheda.
Cosa fare: La revisione del circuito o la sostituzione della scheda viene effettuata da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.65 — Temperatura della scheda elettronica eccessiva
Perché appare: Surriscaldamento della scheda per causa esterna o mancanza di ventilazione.
Cosa fare: Il miglioramento della ventilazione e la revisione della scheda vengono effettuati da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.66 — Errore di comunicazione nel bus I2C
Perché appare: Errore di comunicazione interna tra componenti elettronici.
Cosa fare: La revisione delle connessioni interne e della scheda viene effettuata da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.67 — Valore ASIC incorretto: errore nel rilevamento di fiamma
Perché appare: Segnale di rilevamento fiamma non coerente o guasto del componente ASIC.
Cosa fare: La revisione dell'elettrodo di ionizzazione e della scheda viene effettuata da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.68 — Fiamma instabile
Perché appare: Aria nel circuito del gas, pressione del gas bassa, ugello errato o ionizzazione interrotta.
Cosa fare: La revisione della pressione del gas, dell'ugello e dell'elettrodo viene effettuata da un tecnico qualificato.
Componente interessato: Elettrodo di accensione / ionizzazione
F.70 — Codice di prodotto non valido (DSN)
Perché appare: Sostituzione dello schermo e della scheda senza riconfigurare l'identificazione dell'apparecchio.
Cosa fare: La riconfigurazione del DSN deve essere effettuata da un tecnico qualificato.
Ricambio correlato: Scheda / centralina elettronica
F.71 — Sonda di mandata o ritorno con valore costante
Perché appare: Sonda mal posizionata nel tubo o difettosa.
Cosa fare: Il riposizionamento o la sostituzione della sonda deve essere effettuato da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.72 — Deviazione eccessiva tra sensori di pressione e temperatura di ritorno
Perché appare: Differenza di temperatura non coerente tra le sonde o sonda difettosa.
Cosa fare: La revisione e la sostituzione delle sonde viene effettuata da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.73 — Sonda di pressione dell'acqua non collegata o in cortocircuito
Perché appare: Interruzione o cortocircuito nel sensore di pressione o nel suo cablaggio.
Cosa fare: La revisione del sensore di pressione e del suo cablaggio viene effettuata da un tecnico qualificato.
Ricambio correlato: Sensore di pressione / chiave di riempimento
F.74 — Problema elettrico nel sensore di pressione dell'acqua
Perché appare: Cortocircuito nella linea di alimentazione del sensore o guasto interno.
Cosa fare: La sostituzione della sonda di pressione la esegue un tecnico qualificato.
Ricambio correlato: Sensore di pressione / chiave di riempimento
F.75 — Non viene rilevato un cambio di pressione all'avvio della pompa
Perché appare: Sensore di pressione difettoso, pompa bloccata, aria nel circuito o poca acqua.
Cosa fare: Spurga il circuito e controlla la pressione (1-1,5 bar). Se persiste, contatta un tecnico qualificato per controllare il sensore e la pompa.
Ricambio correlato: Pompa di circolazione
F.76 — Protezione per surriscaldamento dello scambiatore primario
Perché appare: Temperatura eccessiva nello scambiatore o circolazione insufficiente.
Cosa fare: Lascia raffreddare l'apparecchio. La revisione della circolazione e dello scambiatore deve essere effettuata da un tecnico qualificato.
Ricambio correlato: Scambiatore di calore
F.77 — Errore nella pompa di condensa o nella valvola di non ritorno
Perché appare: Pompa di condensa (opzionale) guasta o sportello bloccato.
Cosa fare: La pulizia o sostituzione della pompa di condensa o della valvola a farfalla viene effettuata da un tecnico qualificato.
Ricambio correlato: Pompa di circolazione
F.83 — Nessun cambiamento di temperatura nella sonda all'avvio del bruciatore
Perché appare: Acqua insufficiente nel circuito o sonda mal posizionata.
Cosa fare: Controlla la pressione e riempi se necessario. Il riposizionamento della sonda deve essere effettuato da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.84 — Sonde di mandata e ritorno senza concordanza (valori incrociati)
Perché appare: Sonde scambiate o differenza di valori non coerente.
Cosa fare: La revisione dell'installazione delle sonde viene effettuata da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.85 — Sonda di temperatura installata nel tubo errato
Perché appare: Sonde in tubazioni errate o connessione difettosa.
Cosa fare: Il riposizionamento delle sonde deve essere effettuato da un tecnico qualificato.
Componente interessato: Sonda / sensore di temperatura
F.87 — Guasto nell'elettrodo di accensione
Perché appare: Elettrodo mal posizionato o cortocircuito nel suo cablaggio.
Cosa fare: Il riposizionamento o la sostituzione dell'elettrodo viene effettuata da un tecnico qualificato.
Componente interessato: Elettrodo di accensione / ionizzazione
F.88 — Errore nella valvola gas (connessione)
Perché appare: Valvola collegata male o cortocircuito nel suo cablaggio.
Cosa fare: La revisione e la riconnessione della valvola gas devono essere effettuate da un tecnico qualificato.
Ricambio correlato: Valvola gas
F.89 — Errore nella pompa di circolazione (connessione)
Perché appare: Pompa mal collegata o cortocircuito nel suo cablaggio.
Cosa fare: La revisione e la riconnessione della pompa devono essere effettuate da un tecnico qualificato.
Ricambio correlato: Pompa di circolazione
Quando avvisare un tecnico
intervento tecnico specializzato per diagnosticare e risolvere il problema. tecnico qualificato con l'attrezzatura adeguata. Se lo stesso codice riappare dopo il reset, o se la pressione scende ripetutamente, è consigliabile una revisione professionale. In Uniclima trovi ricambi per questa caldaia.
Domande frequenti
Tra 1 e 1,5 bar a freddo. Se scende, appare l'avviso di mancanza d'acqua F.22; sopra i 2,7 bar può apparire un avviso di stato tipo S.
I codici F. (F.xx) sono guasti che bloccano o limitano la caldaia. I codici S. (S.xx) sono avvisi di stato normali che indicano cosa sta facendo la caldaia in quel momento (accensione, pompa in funzione, ecc.) e non richiedono alcuna azione.
Sì. Entrambe le varianti condividono la stessa elettronica e lo stesso elenco di codici; cambia solo la potenza.
Quelli di pressione (F.22, F.75): riempire il circuito a 1-1,5 bar e spurgare; e verificare che la valvola gas sia aperta (F.28, F.54). Il resto (sonde, elettronica, valvola gas, ventilatore) richiedono un tecnico qualificato.
