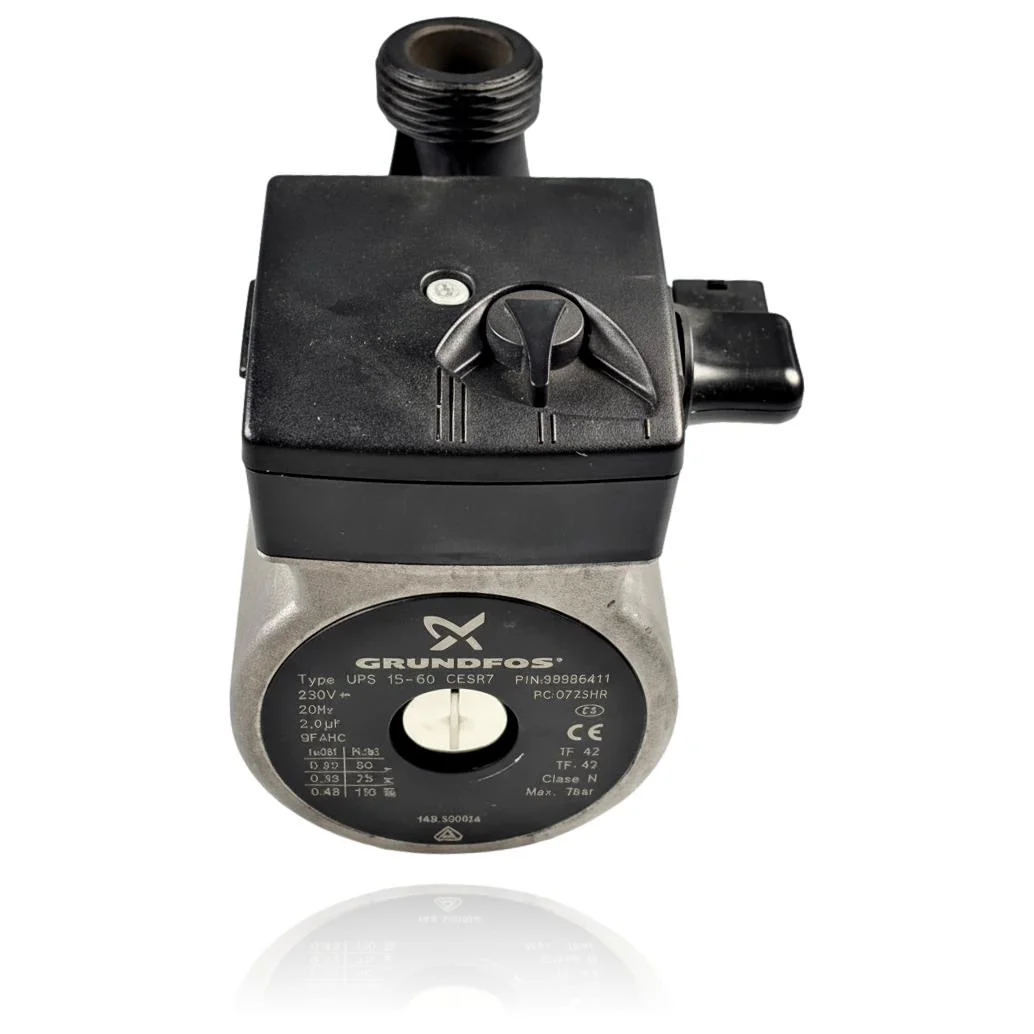

Pompa Circolatore Grundfos UPS 15-60 CES87 Hermann Micra 2 Rif. 149.100104
Pompa circolatrice Grundfos, modello UPS 15-60 CES87, per il circuito di riscaldamento delle caldaie Hermann Micra 2 e modelli compatibili. Fa circolare l'acqua tra la caldaia e i radiatori. Secondo l'etichetta, funziona a 230V/50Hz, tre velocità (50/75/110W), pressione massima di 3 bar e protezione IP42. L'identificazione proviene da un'altra foto dello stesso pezzo. Si sostituisce quando non si avvia, fa rumore o non circola l'acqua.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann compatibles con la referencia 149100103
Pompa circolatrice con riferimento 149100103. Otto compatibilità verificate: 23 SE e 24 SE.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann 23 SE | Micra | Contrastata |
| Hermann 24 SE | Micra | Contrastata |
| Hermann 23 E | Micra 2 | Contrastata |
| Hermann 24 SE | Micra 2 | Contrastata |
| Hermann 23 E | Habitat 2 | Contrastata |
| Hermann 24 SE | Habitat 2 | Contrastata |
| Hermann 23 SE | Habitat Plus | Contrastata |
| Hermann 23 E | Supermicra | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 149100103 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 149100103. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la pompa circolatrice 149100103
La pompa circolatrice fa circolare l'acqua del circuito di riscaldamento. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La pompa non si avvia né gira in nessuna delle tre velocità.
Causa: Il rotore può essere bloccato da calcare o sedimenti, qualcosa di frequente se la pompa è rimasta ferma per mesi.
Con la caldaia disconnessa, prova a girare a mano la vite dell'asse (se è accessibile) per vedere se il rotore si muove liberamente prima di cambiare la pompa.
- 02
Si sente rumore o vibrazione nella pompa all'avvio.
Causa: Può dipendere dall'aria nel circuito o da un cuscinetto usurato che fa lavorare il motore con maggiore sforzo.
Purge l'aria dai radiatori e dal circuito stesso prima di concludere che sia la pompa; il rumore causato dall'aria di solito scompare dopo la purga.
- 03
Il bruciatore si accende normalmente ma i radiatori rimangono freddi.
Causa: Senza circolazione dell'acqua, il calore rimane nello scambiatore e non arriva all'impianto.
Tocca il corpo della pompa con la caldaia accesa: se non senti né calore né vibrazione, la pompa non sta funzionando.
- 04
La pompa funziona ma non riscalda tutta l'abitazione come prima.
Causa: Con il rotore usurato o parzialmente ostruito, il circolatore gira ma non muove il volume d'acqua necessario.
Controlla se il problema migliora selezionando la velocità più alta delle tre disponibili; se nemmeno in questo caso migliora, il rotore potrebbe essere danneggiato.
Codici di errore Hermann che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.23 | Disconnessione di sicurezza: variazione di temperatura troppo grande (NTC1/NTC2). | Una pompa di circolazione bloccata o con potenza ridotta impedisce il flusso e la mandata aumenta molto rispetto al ritorno. Verificare la tensione e il consumo della pompa, sbloccare il rotore e controllare ΔT mandata/ritorno dopo lo sfiato. |
| F.24 | Disconnessione di sicurezza: aumento della temperatura troppo rapido. | Se la pompa è grippata o indebolita, il flusso diminuisce e il circuito primario si surriscalda molto rapidamente. Verificare l'alimentazione e il giro della pompa, il flusso reale e effettuare uno spurgo completo del circuito. |
| F.89 | Errore: pompa. | La scheda elettronica rileva pompa non/mal collegata o in cortocircuito. Verificare connettore e cablaggio della pompa, continuità/isolamento del motore e che riceva 230 V quando la scheda ordina avvio. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la pompa circolatore Hermann 149100103
- Riferimento di catalogo
- 149100103
- Marca
- Hermann
- Tipo di pezzo
- Pompe
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Tensione
- 230 V~
- Frequenza
- 50 Hz
- Condensatore
- 2,5 µF
- Classe di isolamento
- Class H / GF SHC
- Protezione IP
- IP 42
- Temperatura massima del fluido (TF)
- 95
- Pressione massima
- 3 bar
- Corrente e potenza - velocità 1
- 0,22 A / 50 W
- Corrente e potenza - velocità 2
- 0,35 A / 75 W
- Corrente e potenza - velocità 3
- 0,48 A / 110 W
- Codice Grundfos (scheda)
- 149.100104
- Numero di pezzo (P/N)
- 59986411
- Codice di produzione
- 0713HR
Dudas frecuentes sobre la pompa circolatore 149100103
Quante velocità ha la pompa Grundfos UPS 15-60 CES87 della Hermann Micra 2?
Che tensione necessita la pompa della Hermann Micra 2?
Questa pompa si adatta alla Hermann Habitat Plus 23 E?
Cosa significa la marcatura 'BDN 02-04-07' della pompa della Micra 2?
