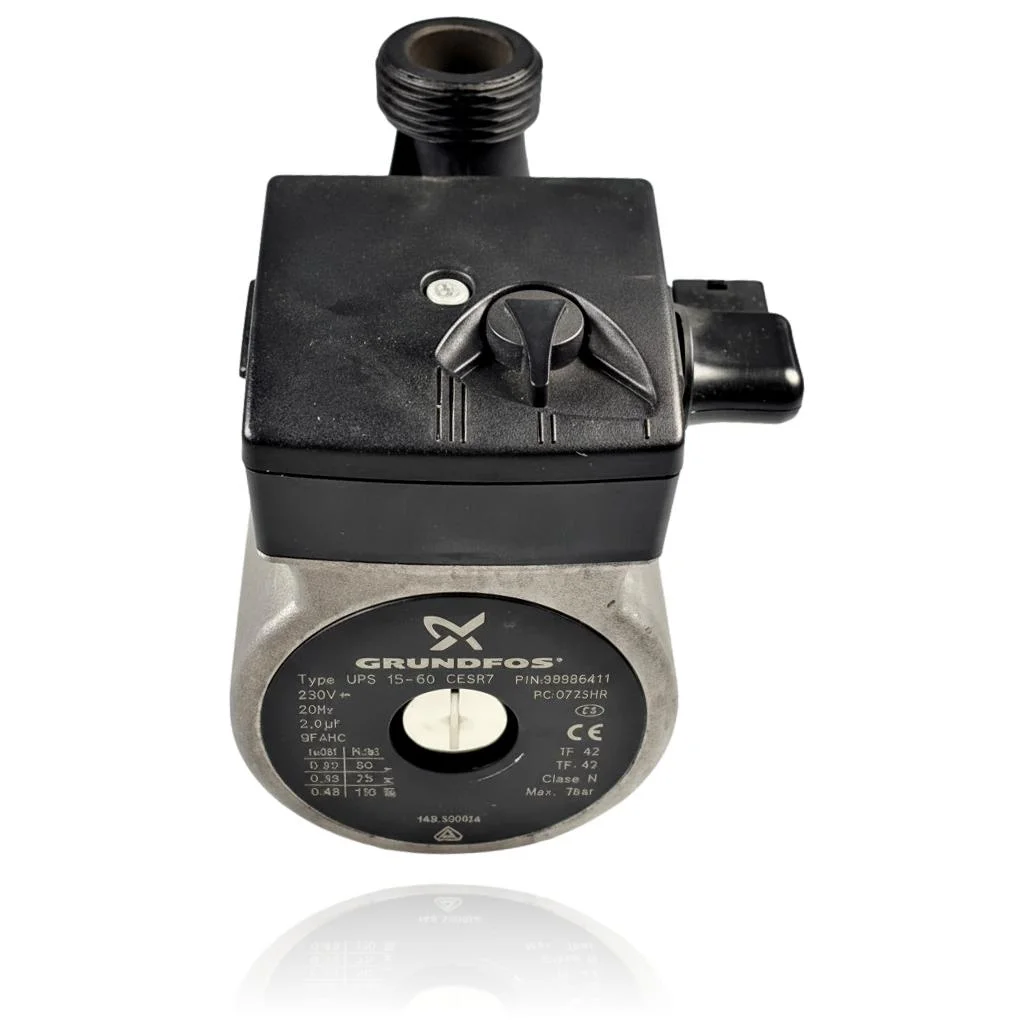

Bomba Circuladora Grundfos UPS 15-60 CES87 Hermann Micra 2 Ref. 149.100104

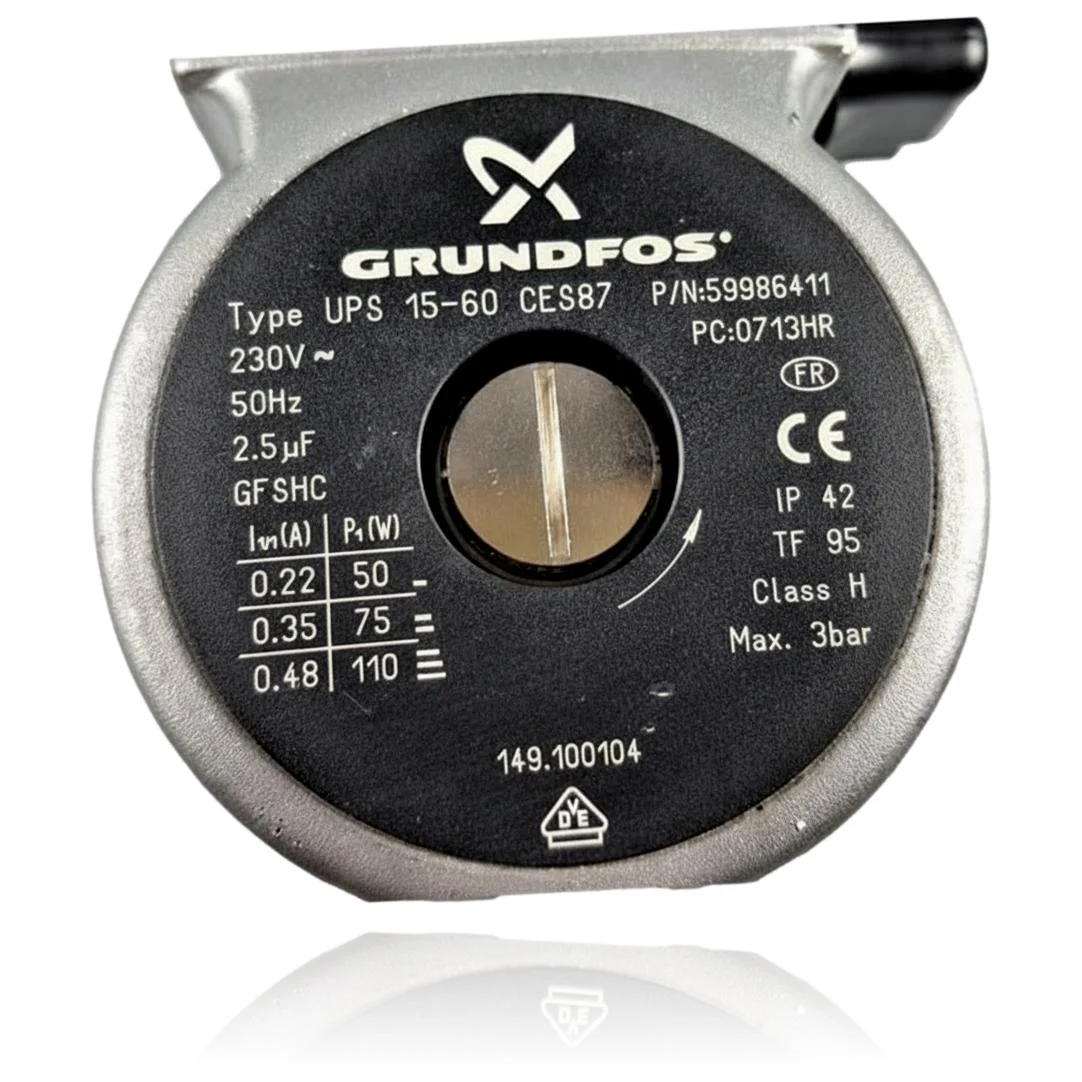

Bomba circuladora Grundfos, modelo UPS 15-60 CES87, para el circuito de calefacción de calderas Hermann Micra 2 y modelos compatibles. Hace circular el agua entre la caldera y los radiadores. Según la etiqueta, funciona a 230V/50Hz, tres velocidades (50/75/110W), presión máxima de 3 bar y protección IP42. La identificación procede de otra foto de la misma pieza. El cambio requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando no arranca, hace ruido o no circula el agua.
- Tipo de pieza
- Bombas
- Estado
- Reacondicionado
- Referencia de catálogo
- 149100103
- Garantía
- 1 año
Calderas Hermann compatibles con la referencia 149100103
Bomba circuladora con referencia 149100103. Ocho compatibilidades contrastadas: 23 SE y 24 SE.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Hermann 23 SE | Micra | Contrastada |
| Hermann 24 SE | Micra | Contrastada |
| Hermann 23 E | Micra 2 | Contrastada |
| Hermann 24 SE | Micra 2 | Contrastada |
| Hermann 23 E | Habitat 2 | Contrastada |
| Hermann 24 SE | Habitat 2 | Contrastada |
| Hermann 23 SE | Habitat Plus | Contrastada |
| Hermann 23 E | Supermicra | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 149100103 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la bomba circuladora que tienes montada y comprueba si coincide con la referencia de catálogo 149100103; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la bomba circuladora 149100103
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La bomba no arranca ni gira en ninguna de las tres velocidades.
Causa: El rotor puede estar agarrotado por cal o sedimentos, algo frecuente si la bomba ha pasado meses sin funcionar.
Con la caldera desconectada, prueba a girar a mano el tornillo del eje (si es accesible) para ver si el rotor se mueve libremente antes de cambiar la bomba.
- 02
Se oye ruido o vibración en la bomba al arrancar.
Causa: Puede deberse a aire en el circuito o a un rodamiento desgastado que hace trabajar el motor con más esfuerzo.
Purga el aire de los radiadores y del propio circuito antes de concluir que es la bomba; el ruido por aire suele desaparecer tras purgar.
- 03
El quemador enciende con normalidad pero los radiadores se quedan fríos.
Causa: Sin circulación de agua el calor se queda en el intercambiador y no llega a la instalación.
Toca el cuerpo de la bomba con la caldera encendida: si no notas ni calor ni vibración, la bomba no está trabajando.
- 04
La bomba funciona pero no calienta toda la vivienda como antes.
Causa: Con el rodete desgastado o parcialmente obstruido, el circulador gira pero no mueve el volumen de agua necesario.
Comprueba si el problema mejora al seleccionar la velocidad más alta de las tres disponibles; si ni así mejora, el rodete puede estar dañado.
Códigos de error Hermann que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.23 | Desconexión de seguridad: variación de temperatura demasiado grande (NTC1/NTC2). | Una bomba circuladora bloqueada o con potencia reducida impide el caudal y la ida sube mucho respecto al retorno. Verificar tensión y consumo de la bomba, desbloquear el rotor y comprobar ΔT ida/retorno tras purgar. |
| F.24 | Desconexión de seguridad: aumento de temperatura demasiado rápido. | Si la bomba está gripada o debilitada, el caudal cae y el primario se recalienta muy deprisa. Comprobar alimentación y giro de la bomba, caudal real y hacer purga completa del circuito. |
| F.89 | Error: bomba. | La electrónica detecta bomba no/mal conectada o en cortocircuito. Verificar conector y cableado de la bomba, continuidad/aislamiento del motor y que reciba 230 V cuando la placa ordena marcha. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Hermann 149100103
- Referencia de catálogo
- 149100103
- SKU interno Uniclima
- BCCHM2
- Marca
- Hermann
- Tipo de pieza
- Bombas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tensión
- 230 V~
- Frecuencia
- 50 Hz
- Condensador
- 2,5 µF
- Clase de aislamiento
- Class H / GF SHC
- Protección IP
- IP 42
- Temperatura máxima del fluido (TF)
- 95
- Presión máxima
- 3 bar
- Corriente y potencia - velocidad 1
- 0,22 A / 50 W
- Corriente y potencia - velocidad 2
- 0,35 A / 75 W
- Corriente y potencia - velocidad 3
- 0,48 A / 110 W
- Código Grundfos (placa)
- 149.100104
- Número de pieza (P/N)
- 59986411
- Código de producción
- 0713HR
Dudas frecuentes sobre la bomba circuladora 149100103
Cuantas velocidades tiene la bomba Grundfos UPS 15-60 CES87 de la Hermann Micra 2?
Que tension necesita la bomba de la Hermann Micra 2?
Encaja esta bomba en la Hermann Habitat Plus 23 E?

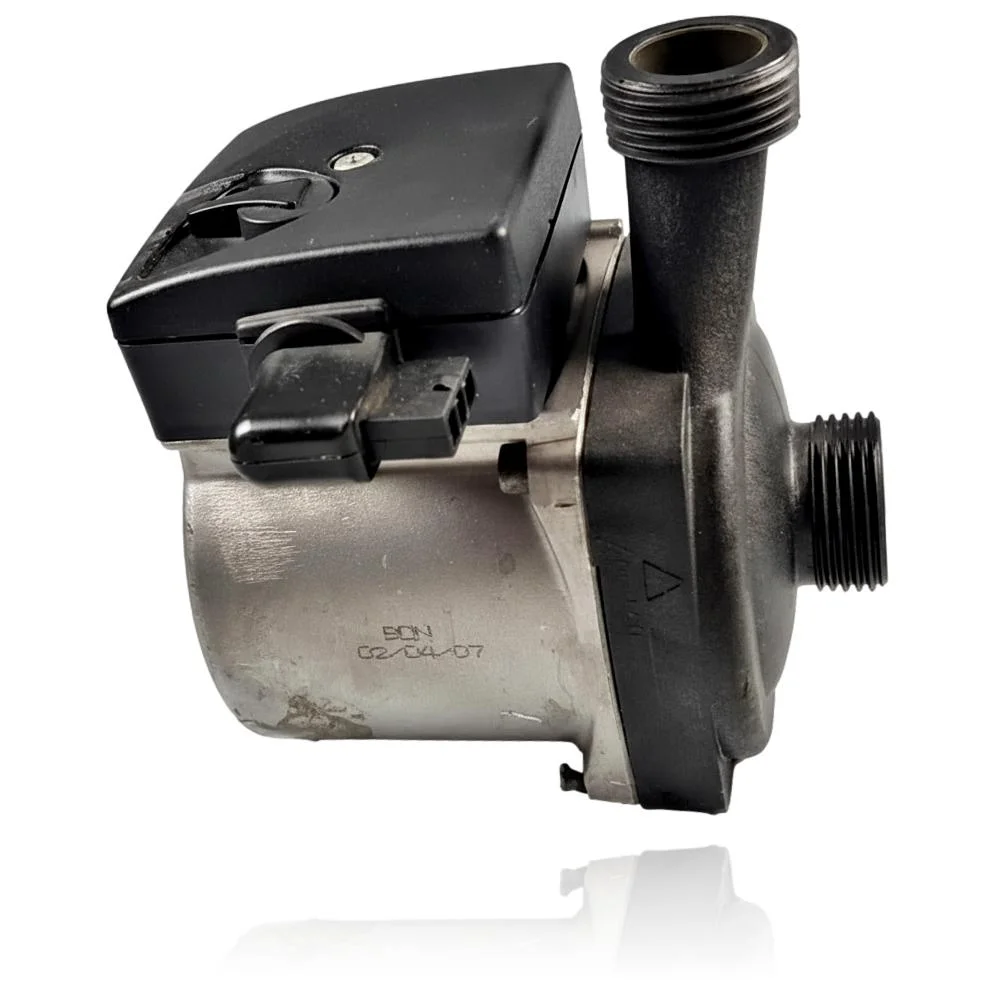

Que significa el marcaje 'BDN 02-04-07' de la bomba de la Micra 2?
