Placa Elettronica SIT 0585104_13 · PCB 7530197_01 per Biasi Myto Condens 24

Applicazione alla variante esatta in attesa di conferma. È il controllo elettronico centrale della caldaia: gestisce le sue funzioni a partire da termostati, interruttori e sensori. Si sospetta di essa se la caldaia smette di rispondere, dà errori o si riavvia.

Tipo di pezzo: Schede elettroniche
Stato: Ricondizionato
SKU interno: PLC340
Garanzia: 1 anno

IVA inclusa ESAURITO

Compatibilità

Caldaie Manaut / Biasi compatibili

Scheda elettronica. 0 compatibilità verificate. Ci sono altri 10 modelli che stiamo ancora verificando.

Modelli in attesa di verifica

Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.

Manaut / Biasi Savio Biasi M160	Biasi / Biasi	Non confermato
Manaut / Biasi Savio Biasi M260	Biasi / Biasi	Non confermato
Manaut / Biasi Manaut Myto Condens INOX 24 y 35	Biasi / Biasi	Non confermato
Manaut / Biasi Manaut Myto Condens 35	Biasi / Biasi	Non confermato
Manaut / Biasi Biasi M261 y M262	Biasi / Biasi	Non confermato
Manaut / Biasi Biasi Inovia, Activ A y Advance Plus	Biasi / Biasi	Non confermato
Manaut / Biasi Biasi T260A	Biasi / Biasi	Non confermato
Manaut / Biasi Biasi Eiliadens E, Evodens E, Inovia IN E y Rinnova IN E	Biasi / Biasi	Non confermato
Manaut / Biasi Biasi Activ A Plus y Rinnova Cond X 25S	Biasi / Biasi	Non confermato
Manaut / Biasi Manaut Myto Condens 24 (registrada como «Myto Condes 24»)	Biasi / Biasi	Non confermato

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Guida

Come verificare se è il pezzo della tua caldaia

Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.

Cerca nell'etichetta della scheda il codice SIT 0585104_13 e, nel circuito stampato, il 7530197_01.
Confronta il codice: BI2035100 e 0585104 come lo stesso ricambio; i disegni ufficiali elencano BI2035 100 nel quadro di comando, senza nominare questo scambiatore.
Guarda il suffisso: «0585104 15» e nessuno il 13; questa unità è la _13 (firmware 214_18).
Controlla il modello sulla targa: solo la Myto Condens 24 è registrata.
coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia e ti diciamo se è compatibile.

Diagnosi e codici di errore

Sintomi che richiedono diagnosi sulla scheda elettronica

La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:

Sintomi e guasti frequenti

01
La caldaia smette di rispondere, non si accende, si riavvia o mostra errori erratici sul display.
Causa: cita che smette di rispondere, dà errori erratici o si riavvia; che non si accende o non risponde (guasti).
02
La caldaia smette di rispondere ai comandi.
Causa: La scheda elettronica di controllo potrebbe essere guasta.
Controlla la scheda a colpo d'occhio: relè incollati, componenti con segni di calore o piste bruciate nel circuito stampato. Fai eseguire il controllo da un tecnico qualificato.
03
La caldaia si blocca all'accensione e non si forma fiamma (Er01).
Causa: Fallo di accensione: gas, elettrodo, cavo di accensione o elettronica.
Riassemblare una volta. Se si ripete, farlo controllare da un tecnico.
04
La caldaia si blocca con Er03 e il blocco si ripresenta dopo il ripristino.
Causa: Fallo interno della scheda o del cablaggio. Un'altra tabella indica E03 come errore di memoria EEPROM.
Rimontare una volta; se torna, farlo controllare da un tecnico (cablaggio e scheda).
05
La caldaia non si accende e mostra Er01.
Causa: Non si rileva la fiamma: mancanza di gas, elettrodo di accensione o di ionizzazione difettoso, o valvola gas.
Controllare l'alimentazione del gas e premere reset una volta. Se appare di nuovo, farlo controllare da un tecnico.
06
La caldaia si blocca con E01 all'accensione.
Causa: Non si rileva fiamma durante l'avviamento.
Riassemblare una volta. Se si ripete, farlo controllare da un tecnico.
07
La caldaia si blocca con E02 (termostato di sicurezza).
Causa: Disparo del termostato di sicurezza per sovratemperatura o protezione termica.
Rimontare una volta. Se si blocca di nuovo, farlo controllare da un tecnico.
08
La caldaia si blocca all'accensione.
Causa: Non rileva fiamma durante l'avvio.
Reinserire una volta. Se si ripete, farlo controllare da un tecnico (gas, elettrodo e cablaggio).
09
Appare 11E con il bruciatore spento.
Causa: L'elettronica rileva la fiamma quando non dovrebbe.
Che lo controlli un tecnico: elettrodo di ionizzazione, cavo e poi la scheda.
10
Blocco con Er 06; la caldaia misura male la temperatura di mandata.
Causa: Sonda NTC di mandata guasta o con connettore difettoso.
Controllare prima il connettore e il cavo; poi, la sonda. Farlo controllare da un tecnico.
11
Blocco con Er 07 (sonda di acqua calda sanitaria).
Causa: Sensore ACS difettoso o disconnesso.
Controllare il connettore, il cavo e la sonda sanitaria. Farlo controllare da un tecnico.
12
La caldaia si blocca senza accendersi e mostra E01.
Causa: Blocco di sicurezza per mancanza di accensione.
Premere il reset una volta. Se si ripete, farlo controllare a un tecnico.
13
La schermata mostra E06, E07 o E08 (sonde NTC).
Causa: Sonda NTC guasta o senza segnale.
Che lo controlli un tecnico.
14
La schermata mostra E11 (fiamma parassita).
Causa: Fiamma rilevata senza che la caldaia l'abbia accesa.
Che lo controlli un tecnico.
15
La caldaia si blocca all'accensione e mostra Er01 (01E con telecomando).
Causa: Fallo di accensione, secondo la tabella della serie.
Riassemblare una volta. Se si ripete, farlo controllare da un tecnico.
16
La caldaia si blocca all'accensione e mostra E01.
Causa: Non si rileva fiamma durante l'avviamento.
Rimontare una volta. Se si blocca di nuovo, farlo controllare da un tecnico.
17
La schermata mostra E06, E07 o E08 e la temperatura indicata non è affidabile.
Causa: La scheda riceve una lettura errata da una sonda NTC.
Che lo controlli un tecnico: verificare sonde e cablaggio prima di sostituire la scheda.
18
La schermata mostra E05 e il ventilatore non funziona bene.
Causa: Anomalia di controllo del ventilatore: il ventilatore non gira correttamente o non comunica con la scheda.
Far controllare da un tecnico. Non manipolare l'evacuazione dei fumi per conto proprio.
19
La schermata mostra E11 con il bruciatore spento.
Causa: L'elettronica rileva la fiamma quando non dovrebbe.
Che lo controlli un tecnico: la scheda e il sistema di fiamma sono i punti da esaminare.

Codici di errore Manaut / Biasi che richiedono diagnosi

Codice	Guasto	Verifiche tecniche
Er01	Blocco di sicurezza per mancata accensione.	Riassemblare una volta. Se si ripete, farlo controllare da un tecnico (gas, elettrodo, cavo di accensione). Altre guide lo scrivono E01.
Er06	Averia della sonda NTC di riscaldamento (mandata).	Punta alla sonda e alla sua connessione alla scheda. Fai controllare da un tecnico. Altre guide lo scrivono E06.
Er07	Averia della sonda NTC di acqua calda sanitaria.	Apunta alla sonda sanitaria e alla sua connessione. Fai controllare da un tecnico. Altre guide lo scrivono E07.
E01	Blocco di sicurezza per mancata accensione.	Rimontare una volta. Se si ripete, farlo controllare da un tecnico: riguarda l'accensione o la fiamma.
E02	Blocco per attivazione del termostato di sicurezza.	Rimontare una volta. Se si blocca di nuovo, farlo controllare da un tecnico.
E06	Averia della sonda NTC di mandata del riscaldamento.	Che lo controlli un tecnico: punta alla sonda o al suo cablaggio.
11E	Lama parassita: l'elettronica rileva la fiamma con il bruciatore spento.	Appare così nel telecomando. Che lo controlli un tecnico: elettrodo di ionizzazione, cavo e poi la scheda.
E07	Fallo della sonda NTC di acqua calda sanitaria.	Che lo controlli un tecnico. Se persiste con la sonda bene, punta alla scheda.
E08	Fallo della sonda NTC esterna.	Appare solo con sonda esterna configurata. Che lo controlli un tecnico.
E09	Fallo della sonda NTC fumi (interruzione).	Che lo controlli un tecnico. È una sonda di sicurezza dell'evacuazione.
E10	Blocco per intervento della sonda di fumi.	Se si ripete, che venga controllato da un tecnico autorizzato.
E11	Fiamma rilevata quando la caldaia non dovrebbe averla.	Che lo controlli un tecnico. Si riferisce all'elettronica della fiamma.
E12	Fallo della sonda NTC di ritorno del riscaldamento.	Che lo controlli un tecnico: prima sonda e cavo. Se persiste, punta alla scheda.
E05	Anomalia di controllo del ventilatore.	Che lo controlli un tecnico. Se il ventilatore gira bene e il codice persiste, la scheda è sospetta.

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Dati tecnici

Scheda tecnica: scheda elettronica Manaut / Biasi

SKU interno Uniclima: PLC340
Marca: Manaut / Biasi
Tipo di pezzo: Schede elettroniche
Unità disponibili: 0 pz
Stato: Ricondizionato
Garanzia: 1 anno
Spedizione: 4–5 giorni lavorativi (Italia)
Reso: 14 giorni

Dati del ricambio e documentazione disponibile

Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.

Firmware della scheda: 214_18

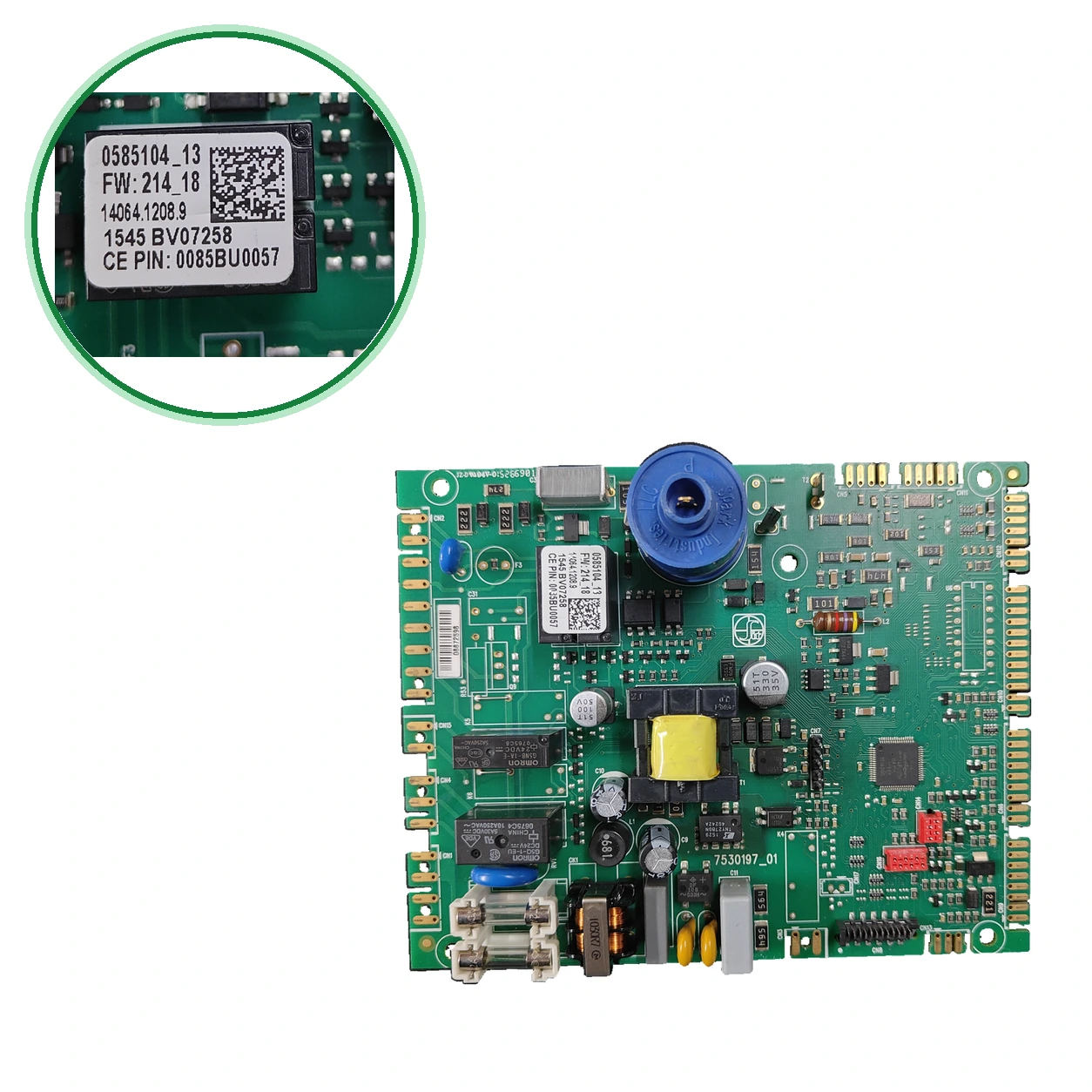

CE PIN stampato sull'etichetta della scheda: 0085BU0057
Marcature aggiuntive dell'etichetta: 14064.1208.9; 1545 BV07258
Relè montato sulla scheda: G5NB-1A-E; bobina: 24 VDC; contatto: 5 A 250 VAC~
Microcontrollore della scheda: PIC24FJ256GA106
Marcatura del condensatore: 511 / 330 / 35 V
Provenienza dei dati aggiuntivi: Informazioni dichiarate; riferimenti ausiliari e applicazioni senza equivalenza del produttore accreditato.
Inventario — Sottocomponente condensatore: marcato 511 / 330 / 35 V
Inventario — Codice contrassegnato: 214_18; 14064.1208.9; 1545 BV07258; 08872598
Riferimento registrato: 7530197_01
Modello registrato: 0585104_13
Marcature aggiuntive: Etichetta/variante di scheda: 0585104_13; serigrafia PCB: 7530197_01. CE PIN: 0085BU0057. Relè G5NB-1A-E: bobina 24 VDC; contatto 5 A / 250 VAC. Microcontrollore PIC24FJ256GA106. Condensatore contrassegnato 511 / 330 / 35 V. Codici: 214_18; 14064.1208.9; 1545 BV07258; 08872598.
Applicazioni in attesa di verifica: MANAUT MYTO CONDES 24 — compatibilità annotata; in attesa di conferma per variante. Applicazione registrata: Myto Condens INOX24; questa applicazione commerciale non risolve da sola la differenza di firmware.

Prima di acquistare

Per confermare: Savio Biasi M160 — (BI2035100); nessuna cita il suffisso _13
Per confermare: Savio Biasi M260 — Ricambio ufficiale di Biasi e almeno; nessuno cita il suffisso _13.
Per confermare: Manaut Myto Condens INOX 24 e 35 — più (possibile stesso gruppo che, non verificato); catalogo di Manaut: solo BI2035 100 nel pannello di controllo, tabella dei modelli non letta.
Per confermare: Biasi Myto Condens 35 — (BI2035100, nelle liste «24/35»), forse dello stesso gruppo che (non verificato)
Per confermare: Biasi M261 e M262
Per confermare: Biasi Inovia, Activ A e Advance Plus — britanniche (BI2035100); Activ A, anche.
Per confermare: Biasi T260A. da T260 nel titolo; una lettura della sua lista include T260A, senza conferma.
Per confermare: Biasi Eiliadens E, Evodens E, Inovia IN E e Rinnova IN E — chiara. Li elenco in una lettura, con controllo della matricola, senza conferma.
Per confermare: Biasi Activ A Plus e Rinnova Cond X 25S — ciascuna
Non confondere: 0585104 15 — Scheda SIT con suffisso 15 e firmware FW.214 20, secondo — Questa unità ha il suffisso _13 e firmware 214_18; non è specificato se sono intercambiabili.
unire la SIT 0585104 con BI2035100 e due schede ufficiali elencano BI2035 100 senza nominare il ricambio, ma nessuna cita il suffisso _13: dà «0585104 15» e l'etichetta dice 0585104_13.
Applicazioni registrate in attesa di conferma per modello, variante o programmazione: Biasi Myto Condens 24 (registrata come «Myto Condes 24»).

Domande frequenti

Domande frequenti sulla scheda elettronica

Come posso identificare la scheda SIT 0585104_13?

Cerca nell'etichetta il codice 0585104_13 e, nel circuito, il 7530197_01. Questa unità porta inoltre 14064.1208.9, 1545 BV07258 e 0085BU0057.

Serve per il mio Manaut Myto Condens 24?

La compatibilità di questa variante è in fase di conferma. registrata: per la Biasi Myto Condens 24. la elencano con BI2035100, e una quarta da confermare; nessuna cita il suffisso _13. Per un altro modello, chiama il 911 17 77 77.

È compatibile con una Myto Condens INOX 24, INOX 35 o 35?

La compatibilità di questa variante è in fase di conferma. Non sono confermate. INOX 24 e 35: con BI2035100 e una terza da confermare; Myto Condens 35: più quella stessa. Il catalogo ufficiale di Biasi (INOX) elenca BI2035 100 nel quadro comandi, senza nominare il ricambio. Inviaci tramite Contatto una foto dell'etichetta o chiama il 911 17 77 77.

Qual è la relazione tra 0585104, 7530197_01 e BI2035100?

0585104 è il codice SIT della scheda e 7530197_01 quello del suo circuito stampato. BI2035100 è il riferimento di ricambio fornito insieme al SIT 0585104; i ricambi di Biasi e Manaut elencano BI2035 100 nel quadro comandi, senza nominare il ricambio.

È uguale la 0585104_13 alla 0585104 15?

Non lo sappiamo. Descrivi una scheda 0585104 15 (FW.214 20, 14064.1208.9); questa unità è la 0585104_13 (214_18) e porta anche 14064.1208.9. Non confermato: se sono intercambiabili; se il suffisso non coincide, contattaci.

Quali altre caldaie montano questa scheda?

La compatibilità di questa variante è in fase di conferma. Secondo i disegni esplosi, BI2035100 appare anche per Biasi M160, M260 (disegno ufficiale di Biasi e almeno), M261 e M262 (3), Inovia, Activ A e Advance Plus (britanniche). Tutti da confermare: nessuno cita il suffisso _13.

Quali sintomi indicano questo circuito e chi deve sostituirlo?

cita che smette di rispondere, dà errori erratici o si riavvia; che non si accende o non risponde. Sono guasti, non di una tabella ufficiale. Deve essere montato da un tecnico qualificato (apparecchio a gas).

Consegna in 4-5 giorni lavorativi 4–5 giorni lavorativi (Italia)

Garanzia 1 anno testato e provato

Reso 14 giorni pezzi non installati

Assistenza tecnica verifichiamo il tuo modello
