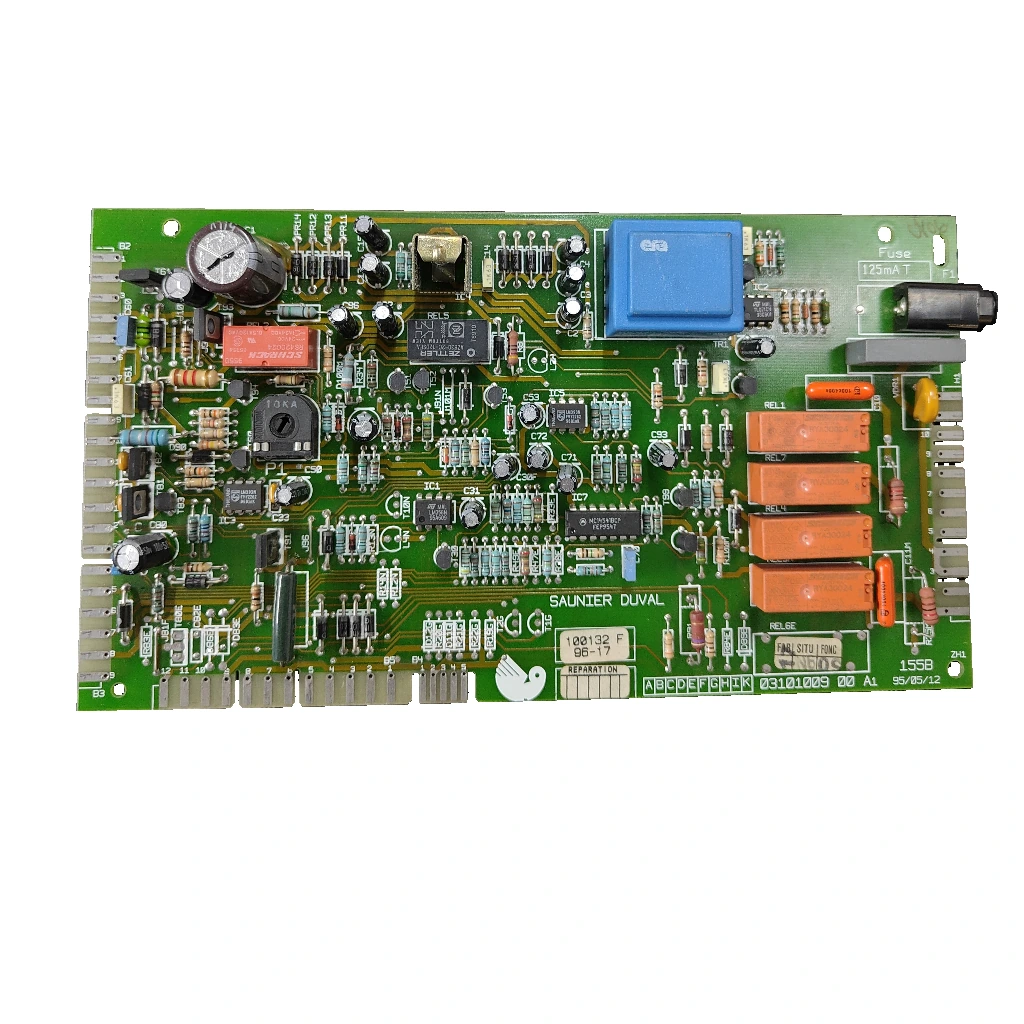

Scheda elettronica Hermann Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1

Applicazione alla variante esatta in attesa di conferma. Da confermare: È la scheda principale del controllore della caldaia (così si chiama la 03101009 00 A1). Questa unità ha il fusibile F1, relè SCHRACK da 24 VDC e i circuiti integrati LM358N, MC14541BCP e TL071CN. È consigliabile che un tecnico la controlli prima di sostituirla.

Tipo di pezzo: Saunier Duval
Stato: Ricondizionato
SKU interno: PLTHLI23E
Garanzia: 1 anno

IVA inclusa Disponibile · 3 pz

Compatibilità

Caldaie Hermann Saunier Duval compatibili

Hermann Saunier Duval. 0 compatibilità verificate. Ci sono altri 2 modelli che stiamo ancora verificando.

Modelli in attesa di verifica

Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.

Hermann Saunier Duval 155E	Saunier Duval	Non confermato
Hermann Saunier Duval THELIA 23 E MOD.2	Saunier Duval	Non confermato

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Guida

Come verificare se è il pezzo della tua caldaia

Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.

Cerca nella scheda il marchio 03101009 00 A1 (con 95/05/12) e nella sua etichetta 100132 F (96-17). Sono i codici della nostra unità.
Guarda la lettera finale della versione: questa porta 100132 F e anche la 100132-G. La documentazione non dice che siano intercambiabili.
Controlla il fusibile F1 (serigrafia «Fuse 125mA T») e il relè SCHRACK RS420024 di 24 VDC: devono corrispondere a quelli della tua scheda.
Per confermare: Non confonderla con 05712800 né 288.66.0016: 05712800 e 288.66.0016 per la THELIA 23 E, ma la documentazione non li unisce a 03101009 00 A1.
Tanto con 1163835, che una scheda è disponibile per THELIA 623/23E e THEMIS 23E/23EV. Confronta sempre il codice segnato sulla tua scheda.
coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia.

Dati tecnici

Scheda tecnica: Hermann Saunier Duval

SKU interno Uniclima: PLTHLI23E
Marca: Saunier Duval
Tipo di pezzo: Saunier Duval
Unità disponibili: 3 pz
Stato: Ricondizionato
Garanzia: 1 anno
Spedizione: 4–5 giorni lavorativi (Italia)
Reso: 14 giorni

Dati del ricambio e documentazione disponibile

Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.

Fusibile F1: 125 mA T
CI IC1: LM358N
CI IC7: MC14541BCP
Relè SCHRACK RS420024: bobina 24 VDC
Materiale PCB: UL 94 V-0
Serigrafia F1: Fusibile 125mA T
IC2 visibile: TL071CN
Marcatura PCB: 03101009 00 A1; 95/05/12
Etichetta della scheda: 100132 F; 96-17
Dati aggiuntivi — Fusibile: 125 mA · di (scheda 03101009 00 A1)
Dati aggiuntivi — Materiale della piastra: Laminato in epossidico-vetro FR4 con piste di rame ·
Dati aggiuntivi — Versione elettronica: 100132-F e 100132-G
Identificazione — Marcatura PCB: 03101009 00 A1; 95/05/12
Identificazione — Etichetta della placca: 100132 F; 96-17
Scheda tecnica: Fusibile F1: 125 mA T
Scheda tecnica: CI IC1: LM358N
Scheda tecnica: CI IC7: MC14541BCP
Scheda tecnica: Relé SCHRACK RS420024: bobina 24 VDC
Scheda tecnica: Materiale PCB: UL 94 V-0
Scheda tecnica: Serigrafia F1: Fusibile 125mA T
Scheda tecnica: IC2 visible: TL071CN
Dati di inventario — Materiale PCB: UL 94 V-0
Applicazioni in attesa di verifica: THELIA 23 E MOD.2 — compatibilità citata; in attesa di confronto con la variante specifica. Consulta 24/10/2026 · 1 fornitore; in attesa di conferma: Thelia 23 E. Dichiarazione commerciale per la scheda «Scheda Elettronica Hermann Saunier Duval (100132-F)», non certificazione dell'unità. Confermare riferimento OEM, revisione, configurazione e variante dell'apparecchiatura prima di utilizzarla.

Prima di acquistare

Per confermare: Hermann Saunier Duval 155E — 1 origine: con lo stesso codice 03101009 00 A1
Non confondere: 05712800 — Scheda o circuito stampato Hermann Saunier Duval per la THELIA 23 E: (codice PEX 109008, successivo al 1993) e (Thelia 23E/623E, ricondizionata) — Altro codice; in quanto letto di e di non appaiono 03101009 né 100132.
Non confondere: 288.66.0016 — Modulo multifunzione compatibile con THELIA 623E, THEMIS 23E e THELIA 23 E (dopo CE) — Altro codice; da quanto letto non appaiono 03101009 né 100132.
Non confondere: 1163835 — Scheda di circuito stampato che una scheda dà per THELIA 623/23E e THEMIS 23E/23EV — Un altro codice; nella scheda letta non appaiono 03101009 né 100132.
dan 05712800 come scheda o circuito stampato della THELIA 23 E e in quanto letto non appare 03101009. Conferma registrata: 03101009 00 A1 per la THELIA 23 E MOD.2.
unen 03101009 con una scheda Hermann Saunier Duval: con il modello 155E, nella sua scheda 100132-G, con la Thelia 23 E; la sua scheda 100132-F elenca la versione 100132-F per la stessa caldaia. Senza disegno ufficiale aperto. Caldaia registrata.
Applicazioni registrate in attesa di conferma per modello, variante o programmazione: Hermann Saunier Duval THELIA 23 E MOD.2.

Documentazione

Manuali e documentazione tecnica

Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.

Manual Hermann Saunier Duval 23 (post-CE) (PDF) Documento © Hermann Saunier Duval, fornito come riferimento tecnico.

Domande frequenti

Domande frequenti: Hermann Saunier Duval

Dove si trova il codice di questa scheda e quali altri marchi devo confrontare?

Nella scheda è riportato il codice 03101009 00 A1 (con 95/05/12) e sull'etichetta 100132 F (96-17). Confronta anche il fusibile F1, da 125 mA T (serigrafia «Fuse 125mA T»), e il relè SCHRACK RS420024 con bobina 24 VDC. Con lo stesso 03101009 00 A1 è indicato anche un fusibile da 125 mA.

Serve per la mia Hermann Saunier Duval THELIA 23 E MOD.2?

La compatibilità di questa variante è in fase di conferma. registrata: per la THELIA 23 E MOD.2. offre scambiatori 100132-F e 100132-G per la Thelia 23 E senza indicare il MOD.2. Se la tua caldaia è un'altra versione della Thelia 23 E, confronta 03101009 00 A1 e 100132 F con il tuo scambiatore, inviaci una foto tramite Contatto o chiama il 911 17 77 77.

Qual è la differenza tra la 100132 F e la 100132-G?

lista le due come «Versione di Elettronica» di piastre per la Thelia 23 E. La scheda della G riporta l'identificativo 03101009. La nostra unità porta 100132 F insieme a 03101009 00 A1. La documentazione non indica se F e G sono intercambiabili: confronta la lettera della tua scheda.

Cosa significano 03101009 00 A1, 100132 F e 95/05/12?

03101009 00 A1 è la marcatura della scheda: fornisce 03101009 come identificatore e mostra il codice completo («Oznaczenie: 03101009 00 A1»). 100132 F è la marcatura dell'etichetta; scrivi 100132-F e 100132-G con il trattino e le chiami «versione di elettronica». 95/05/12 e 96-17 devono essere marcati sulla scheda e sulla sua etichetta; la documentazione non li spiega.

È la stessa scheda di 05712800, 288.66.0016 o 1163835?

La documentazione non li unisce a 03101009 né a 100132. Forniscono la scheda 05712800 per la THELIA 23 E; elenco il modulo 288.66.0016 per la THELIA 23 E (dopo CE) e una scheda della scheda 1163835 per THELIA 623/23E e THEMIS 23E/23EV. Conferma registrata: 03101009 00 A1 per la THELIA 23 E MOD.2: confronta il codice prima di ordinare.

Che fusibile monta e cosa devo fare se è bruciato?

Per confermare: Porta il fusibile F1 da 125 mA T (serigrafia «Fuse 125mA T»). Dalla stessa scheda indica anche 125 mA, e la lista dei ricambi della Thelia 23 E include un fusibile da 125 mA (S54081, lotto di 5). Sostituiscilo solo con un altro uguale, da 125 mA T come l'originale. Se si brucia di nuovo, che lo controlli un tecnico.

Posso montarla da solo?

Deve essere installata da un tecnico qualificato. Se hai dubbi sulla compatibilità, inviaci tramite Contatto una foto dell'etichetta della scheda e della scheda caratteristiche della tua caldaia.

Come identificare questa scheda elettronica?

Confronta la serigrafia, la distribuzione dei connettori e la variante esatta del circuito con le fotografie.

Consegna in 4-5 giorni lavorativi 4–5 giorni lavorativi (Italia)

Garanzia 1 anno testato e provato

Reso 14 giorni pezzi non installati

Assistenza tecnica verifichiamo il tuo modello

Scheda elettronica Hermann Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1
