Placa Electrónica Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1
Reacondicionado Saunier Duval Saunier Duval

Placa Electrónica Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1

Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la placa principal del controlador de la caldera (así llama a la 03101009 00 A1). Esta unidad lleva fusible F1, relé SCHRACK de 24 VDC y los circuitos integrados LM358N, MC14541BCP y TL071CN. Conviene que un técnico la compruebe antes de cambiarla.

Tipo de pieza
Saunier Duval
Estado
Reacondicionado
SKU interno
PLTHLI23E
Garantía
1 año
IVA incluido Stock · 3 Uds
Compatibilidad

Calderas Saunier Duval compatibles

Saunier Duval. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Saunier Duval 155ESaunier DuvalSin confirmar
Saunier Duval THELIA 23 E MOD.2Saunier DuvalSin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo ·

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

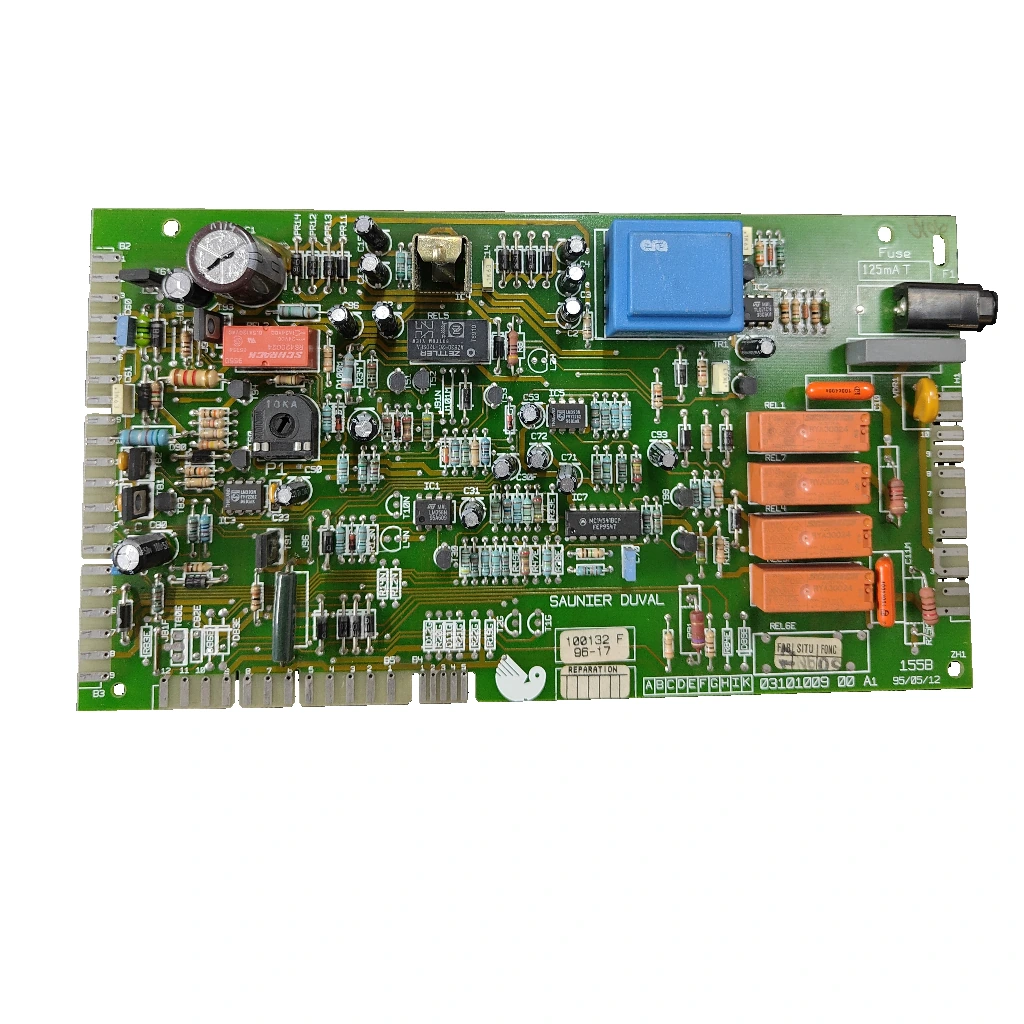

  1. Busca en la placa el marcado 03101009 00 A1 (con 95/05/12) y en su etiqueta 100132 F (96-17). Son los códigos de nuestra unidad.
  2. Mira la letra final de la versión: esta lleva 100132 F y también la 100132-G. Las documentación no dicen que sean intercambiables.
  3. Comprueba el fusible F1 (serigrafía «Fuse 125mA T») y el relé SCHRACK RS420024 de 24 VDC: deben coincidir con los de tu placa.
  4. Por confirmar: No la confundas con 05712800 ni 288.66.0016: 05712800 y da 288.66.0016 para la THELIA 23 E, pero las documentación no los unen a 03101009 00 A1.
  5. Tampoco con 1163835, que una ficha de da para THELIA 623/23E y THEMIS 23E/23EV. Compara siempre el código marcado en tu placa.
  6. coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Datos técnicos

Ficha del saunier duval Saunier Duval

SKU interno Uniclima
PLTHLI23E
Marca
Saunier Duval
Tipo de pieza
Saunier Duval
Unidades en stock
3 uds
Estado
Reacondicionado
Garantía
1 año
Envío
1–2 días laborables (España peninsular)
Devolución
14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Fusible F1
125 mA T
CI IC1
LM358N
CI IC7
MC14541BCP
Relé SCHRACK RS420024
bobina 24 VDC
Material PCB
UL 94 V-0
Serigrafía F1
Fuse 125mA T
IC2 visible
TL071CN
Marcado PCB
03101009 00 A1; 95/05/12
Etiqueta de placa
100132 F; 96-17
Datos adicionales — Fusible
125 mA · de (placa 03101009 00 A1)
Datos adicionales — Material de la placa
Laminado epoxi-vidrio FR4 con pistas de cobre ·
Datos adicionales — Versión de electrónica
100132-F y 100132-G (dos fichas)
Identificación — Marcado PCB
03101009 00 A1; 95/05/12
Identificación — Etiqueta de placa
100132 F; 96-17
Ficha técnica — Fusible F1
125 mA T
Ficha técnica — CI IC1
LM358N
Ficha técnica — CI IC7
MC14541BCP
Ficha técnica — Relé SCHRACK RS420024
bobina 24 VDC
Ficha técnica — Material PCB
UL 94 V-0
Ficha técnica — Serigrafía F1
Fuse 125mA T
Ficha técnica — IC2 visible
TL071CN
Datos del inventario — Material PCB
UL 94 V-0
Aplicaciones pendientes de comprobar
THELIA 23 E MOD.2 — compatibilidad citada; pendiente de contraste con la variante concreta. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Thelia 23 E. Declaración comercial para su ficha «Placa Electrónica Saunier Duval (100132-F)», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.
Antes de comprar
  • Por confirmar: Saunier Duval 155E — 1 origen: de con el mismo código 03101009 00 A1
  • No confundir: 05712800 — Placa o circuito impreso Saunier Duval que para la THELIA 23 E: (código PEX 109008, posterior a 1993) y (Thelia 23E/623E, reacondicionada) — Otro código; en lo leído de y de no aparecen 03101009 ni 100132
  • No confundir: 288.66.0016 — Módulo multifunción que lista para THELIA 623E, THEMIS 23E y THELIA 23 E (después de CE) — Otro código; en lo leído de no aparecen 03101009 ni 100132
  • No confundir: 1163835 — Placa de circuito impreso que una ficha de da para THELIA 623/23E y THEMIS 23E/23EV — Otro código; en la ficha leída de no aparecen 03101009 ni 100132
  • dan 05712800 como placa o circuito impreso de la THELIA 23 E y en lo leído no aparece 03101009. Confirmación registrada: 03101009 00 A1 para la THELIA 23 E MOD.2.
  • unen 03101009 con una placa Saunier Duval: con el modelo 155E, en su ficha 100132-G, con la Thelia 23 E; su ficha 100132-F lista la versión 100132-F para la misma caldera. Sin despiece oficial abierto. Caldera registrada.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval THELIA 23 E MOD.2.
Documentación

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

Preguntas frecuentes

Dudas frecuentes sobre el saunier duval

¿Dónde está el código de esta placa y qué otros marcados debo comparar?
En la placa va el marcado 03101009 00 A1 (con 95/05/12) y en su etiqueta 100132 F (96-17). Compara también el fusible F1, de 125 mA T (serigrafía «Fuse 125mA T»), y el relé SCHRACK RS420024 de bobina 24 VDC. de con el mismo 03101009 00 A1 indica también un fusible de 125 mA.
¿Sirve para mi Saunier Duval THELIA 23 E MOD.2?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la THELIA 23 E MOD.2. ofrece placas 100132-F y 100132-G para la Thelia 23 E sin indicar el MOD.2. Si tu caldera es otra versión de la Thelia 23 E, compara 03101009 00 A1 y 100132 F con tu placa, envíanos una foto desde Contacto o llama al 911 17 77 77.
¿Qué diferencia hay entre la 100132 F y la 100132-G?
lista las dos como «Versión de Electrónica» de placas para la Thelia 23 E. La ficha de la G lista el identificador 03101009. Nuestra unidad lleva 100132 F junto a 03101009 00 A1. Las documentación no dicen si F y G son intercambiables: compara la letra de tu placa.
¿Qué significan 03101009 00 A1, 100132 F y 95/05/12?
03101009 00 A1 es el marcado de la placa: da 03101009 como identificador y de muestra el código completo («Oznaczenie: 03101009 00 A1»). 100132 F es el marcado de la etiqueta; escribe 100132-F y 100132-G con guion y las llama «versión de electrónica». 95/05/12 y 96-17 van marcados en la placa y en su etiqueta; las documentación no los explican.
¿Es la misma placa que 05712800, 288.66.0016 o 1163835?
Las documentación no los unen a 03101009 ni a 100132. dan la placa 05712800 para la THELIA 23 E; lista el módulo 288.66.0016 para la THELIA 23 E (después de CE) y una ficha de la placa 1163835 para THELIA 623/23E y THEMIS 23E/23EV. Confirmación registrada: 03101009 00 A1 para la THELIA 23 E MOD.2: compara el código antes de pedir.
¿Qué fusible lleva y qué hago si está fundido?
Por confirmar: Lleva el fusible F1 de 125 mA T (serigrafía «Fuse 125mA T»). de de la misma placa indica también 125 mA, y la lista de piezas de la Thelia 23 E de incluye un fusible de 125 mA (S54081, lote de 5). Cámbialo solo por otro igual, de 125 mA T como el original. Si vuelve a fundirse, que lo revise un técnico.
¿Puedo montarla yo mismo?
Debe montarla un técnico cualificado. Si dudas de la compatibilidad, envíanos por Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Envío en 1–2 días laborables 1–2 días laborables (España peninsular)
Garantía 1 año revisado y probado
Devolución 14 días piezas sin instalar
Soporte técnico verificamos tu modelo
Placa Electrónica Saunier Duval THELIA 23 E MOD.2 · 03101009 00 A1
