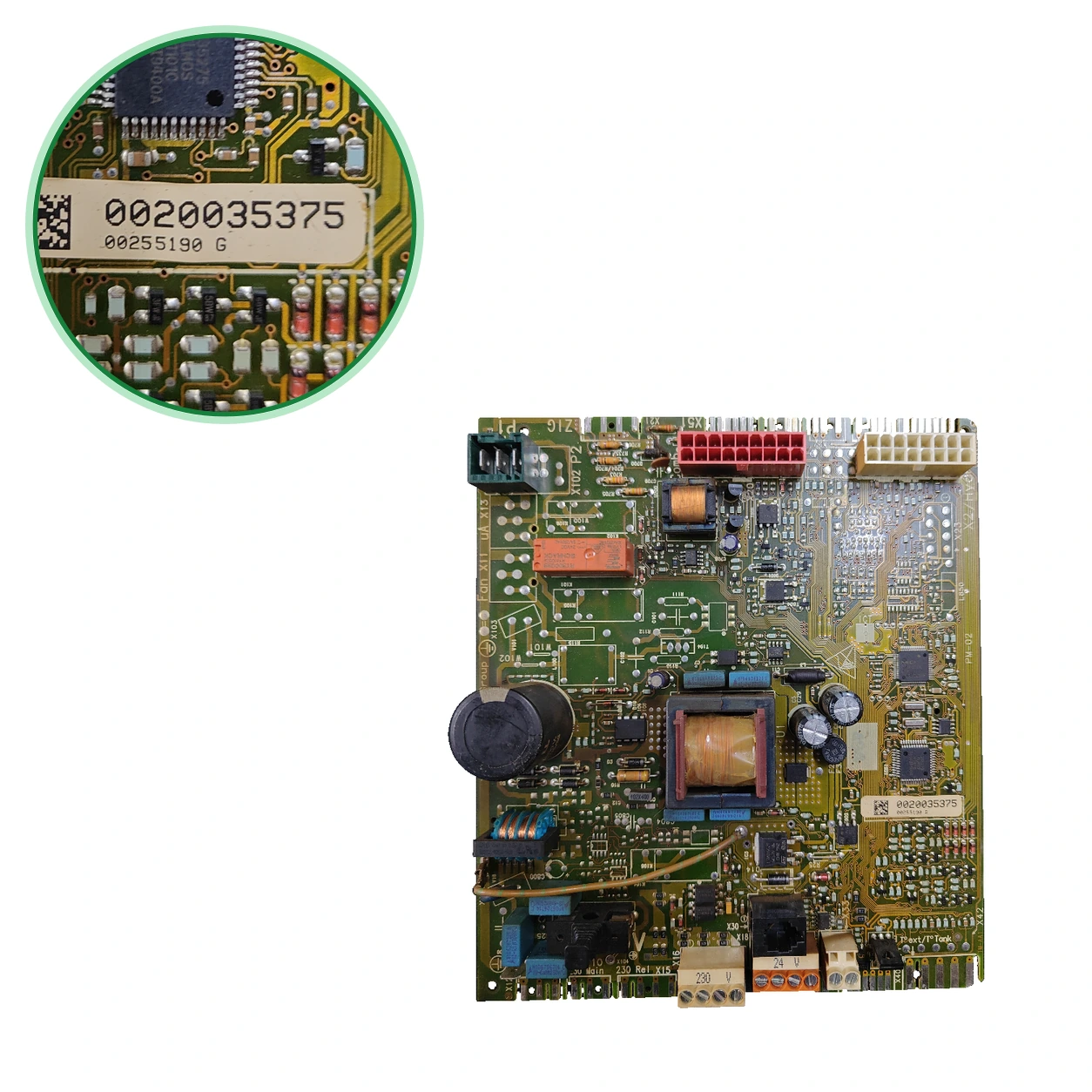

Scheda elettronica Vaillant Group PM-02 · 0020035375 per Themacondens F24

Applicazione alla variante esatta in attesa di conferma. Da confermare: La scheda elettronica è la centralina della caldaia e si trova dietro il frontale, all'interno della scatola di controllo. Si sospetta di essa quando la caldaia non si accende, non risponde al pannello frontale o mostra codici di errore erratici.

Tipo di pezzo: Saunier Duval
Stato: Ricondizionato
SKU interno: PLC055
Garanzia: 1 anno

IVA inclusa Disponibile · 12 pz

Compatibilità

Caldaie Hermann Saunier Duval compatibili

Hermann Saunier Duval. 0 compatibilità verificate. Ci sono altri 3 modelli che stiamo ancora verificando.

Modelli in attesa di verifica

Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.

Hermann Saunier Duval Thema Condens F 24 E	Saunier Duval	Non confermato
Hermann Saunier Duval Thema Condens F25 (2010-2015)	Saunier Duval	Non confermato
Hermann Saunier Duval Themacondens F24	Saunier Duval	Non confermato

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Guida

Come verificare se è il pezzo della tua caldaia

Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.

Per confermare: Cerca il codice 0020035375 e la designazione PM-02 sulla scheda; indica che il riferimento è solitamente serigrafato nel circuito o su un'etichetta laterale.
Guarda la scheda caratteristiche della tua caldaia: la Hermann Saunier Duval Themacondens F24 è registrata per questa scheda.
Confronta il numero e la posizione dei relè e dei connettori: avvisa che sotto un unico codice sono state prodotte versioni diverse.
Confronta con la 0020018478, codice fornito per le Themafast Condens F 24 e F 30 e per la Thema Condens F 24 E: nessuna documentazione indica se è la stessa scheda.
coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia.

Diagnosi e codici di errore

Sintomi che richiedono diagnosi nella Hermann Saunier Duval

Sintomi e guasti frequenti

01
La caldaia non si accende o non risponde a nessun comando del pannello frontale.
Causa: Da confermare: lo associa a un guasto di questa scheda.
02
Appaiono codici di errore erratici che cambiano senza motivo apparente.
Causa: Per confermare: come segnale di scheda danneggiata; consulta il manuale del tuo modello per interpretare il codice.
03
Si sentono strani scatti o ci sono relè bloccati nel circuito.
Causa: Per confermare: lo collega a questa scheda.
04
Piste bruciate o ossidazione visibili nel circuito stampato.
Causa: Da confermare: come segnale di scheda danneggiata.
05
La caldaia si riavvia da sola durante i cicli di lavoro.
Causa: Per confermare: lo associa a un guasto di questa scheda.
06
La caldaia non si accende: appare il codice F28 (errore di accensione).
Causa: Accensione fallita: può essere gas, accensione, elettrodo o scheda.
Che lo controlli un tecnico.
07
La caldaia si spegne durante il funzionamento e non si riaccende (codice F29).
Causa: Interruzione del gas, ricircolo dei fumi, condensati o messa a terra difettosa.
Che lo controlli un tecnico.
08
La caldaia non si accende e il display mostra un codice di errore di accensione (F.28 o F.29).
Causa: Non si rileva fiamma. La causa più comune è una bassa pressione del gas o un elettrodo di accensione in cattive condizioni.
Apri la valvola di intercettazione del gas e premi reset una volta. Se si ripete, fallo controllare da un tecnico ufficiale.

Codici di errore Hermann Saunier Duval che richiedono diagnosi

Codice	Guasto	Verifiche tecniche
F00	Sonda di temperatura di mandata (NTC2) disconnessa.	Controlla se il connettore della sonda è allentato. Se persiste, fallo controllare a un tecnico: potrebbe essere la sonda, il cavo o la scheda.
F01	Sonda di temperatura di ritorno (NTC5) disconnessa.	Uguale al F00: controlla il connettore e, se persiste, fallo controllare a un tecnico.
F27	Fallo nella rilevazione della fiamma: il controllo della fiamma non è affidabile.	Se si verifica al accendere o spegnere, è consigliabile farlo controllare da un tecnico: potrebbe trattarsi di umidità nell'elettronica o del controllo fiamma.
F28	Fallo di accensione: il bruciatore non si accende.	Se si ripete, che lo controlli un tecnico: potrebbe essere il gas, l'accensione o la scheda.
F29	Perdita di fiamma durante il funzionamento.	Se si ripete, che lo controlli un tecnico: potrebbe essere un'interruzione del gas, una ricircolazione dei fumi o una messa a terra difettosa.
F61	Fallo di attivazione della valvola gas.	Che lo controlli un tecnico: potrebbe essere il cablaggio della valvola, le sue bobine o l'elettronica.
F62	La valvola gas non si chiude in tempo dopo che la fiamma si è spenta.	Che lo controlli un tecnico: la valvola gas o la scheda elettronica sono i sospetti.

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Dati tecnici

Scheda tecnica: Hermann Saunier Duval

SKU interno Uniclima: PLC055
Marca: Saunier Duval
Tipo di pezzo: Saunier Duval
Unità disponibili: 12 pz
Stato: Ricondizionato
Garanzia: 1 anno
Spedizione: 4–5 giorni lavorativi (Italia)
Reso: 14 giorni

Dati del ricambio e documentazione disponibile

Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.

Inventario — Connettore di alimentazione: 230 V
Inventario — Connettore ausiliario: 24 V
Inventario — Relè Schrack: bobina 24 V CC
Inventario — Applicazione indicata per l'inventario: THEMACONDENS F24
Dati aggiuntivi — Posizione: Dietro il frontale, all'interno della centralina di controllo
Dati aggiuntivi — Uso: Ricambio di sostituzione per caldaie murali a gas Hermann Saunier Duval
Identificazione — Designazione contrassegnata: PM-02
Identificazione — Codice contrassegnato: 0020035375
Identificazione — Codice contrassegnato: PM-02
Dati di inventario — Connettore di alimentazione: 230 V
Dati di inventario — Connettore ausiliario: 24 V
Dati di inventario — Relè Schrack: bobina 24 V CC
Dati di inventario — Applicazione indicata in inventario: THEMACONDENS F24
Marcature aggiuntive: PCB serigrafata: PM-02. Connettore ausiliario contrassegnato 24 V. Relè SCHRACK: bobina 24 V DC; la trascrizione non fornisce il suo modello.
Applicazioni in attesa di verifica: THEMACONDENS F24 — compatibilità citata; in attesa di confronto con la variante esatta. Consultazione 24/10/2026 · 1 fornitore; in attesa di conferma: Thema Condens F 24; Thema Condens F 24 E. Dichiarazione commerciale per la scheda «Scheda Elettronica Hermann Saunier Duval (0020035375) Condens.», non certificazione dell'unità. Confermare riferimento OEM, revisione, configurazione e variante dell'apparecchiatura prima di utilizzarla.

Prima di acquistare

Questi segnali vengono forniti da un'unica scheda. Non abbiamo consultato una tabella ufficiale dei guasti della Themacondens F24, quindi non forniamo codici di errore.
Per confermare: Hermann Saunier Duval Thema Condens F 24 E — la fornisce con 0020035375; 2 siti web la forniscono con 0020018478.
Per confermare: Hermann Saunier Duval Thema Condens F25 (2010-2015) — la fornisce con 0020035375; una nomenclatura (righe mescolate) dà 0020212695, sostituita da 0020247219.
Non compatibili o esclusi: Hermann Saunier Duval Themafast Condens F 24 e F 30 — forniscono un altro codice di scheda: 0020018478
Non confondere: 0020018478 — Scheda fornita per altre Thema Condens: Themafast Condens F 24 e F 30, Thema Condens F 24 E e F 30 E (due siti web) e Thema Condens F AS 24 E (catalogo ricambi SAP 1652, «Carte principale») — È un altro codice: confronta il marchio sulla tua scheda.
lista insieme a 0020035375 altri codici (1312BQ4207, 0020048962, 16530CC, 0020018224) e la chiama «Thema Condens F4».
unire 0020035375 alla Thema Condens F 24; senza pezzo di ricambio ufficiale. Discrepanze: Designazione registrata: «Thema Condens F4» e l'URL termina in 0020018478. Non riducono quanto registrato.
Applicazioni registrate in attesa di conferma per modello, variante o programmazione: Hermann Saunier Duval Themacondens F24.

Domande frequenti

Domande frequenti: Hermann Saunier Duval

Dove si trova il codice della scheda 0020035375 e cos'altro devo confrontare?

Indica che la scheda si trova dietro il pannello frontale, nella scatola di controllo, e che il riferimento è solitamente serigrafato nel circuito o su un'etichetta laterale. Nella nostra unità sono presenti 0020035375 e PM-02. Confronta anche il numero e la posizione dei relè e dei connettori.

Serve per la mia Hermann Saunier Duval Themacondens F24?

La compatibilità di questa variante è in fase di conferma. Applicazione registrata: questa scheda (0020035375 · PM-02) per la Themacondens F24. Inoltre, diversi forniscono il codice 0020035375 per la Thema Condens F 24. Designazione registrata: «Thema Condens F4».

Serve anche per la Thema Condens F24 E o la F25?

La compatibilità di questa variante è in fase di conferma. Non è confermata e ci sono contraddizioni. La associano con la 0020035375, ma due siti web britannici indicano la 0020018478 per la F 24 E, un catalogo SAP 1652 la elenca come scheda principale del Thema Condens F AS 24 E e una nomenclatura, con righe mescolate, indica 0020212695 per la F25. Controlla il codice contrassegnato e chiamaci al 911 17 77 77 o invia una foto tramite Contatto.

È la stessa scheda della 0020018478?

si contraddicono: il 0020035375 per la Thema Condens F 24, ma l'URL della scheda termina in 0020018478 e associa quel codice con le Themafast Condens F 24 e F 30. Due siti web britannici forniscono il 0020018478 per la Thema Condens F 24 E. Nessuna documentazione indica se sono la stessa scheda. Confronta il codice segnato sulla tua scheda e chiamaci al 911 17 77 77.

Cosa significano 0020035375 e PM-02?

0020035375 è il codice con cui viene annunciato questo scambiatore per la Thema Condens F 24; uno lo chiama «riferimento OEM». PM-02 è la designazione del circuito contrassegnata sul pezzo. Senza conferma aggiuntiva esterna li unisce e nessun elenco ufficiale letto cita il 0020035375: sono solo contrassegnati insieme nella nostra unità.

Quali sintomi indicano questo scambiatore?

Da confermare: la caldaia non si accende o non risponde al pannello, codici di errore erratici, scatti o relè bloccati, piste bruciate o ossidate e riavvii spontanei. Non c'è una tabella ufficiale letta, quindi è consigliabile che venga diagnosticata da un tecnico.

Chi deve installarla e ha bisogno di regolazioni?

Da confermare: Un tecnico qualificato: la scheda lavora con 230 V (connettore di alimentazione) e la caldaia a gas. La nostra unità è dotata inoltre di connettore ausiliario da 24 V e relè Schrack di bobina 24 V DC. Dice che di solito non richiede regolazioni complesse.

Come identificare questa scheda elettronica?

Confronta la serigrafia, la distribuzione dei connettori e la variante esatta del circuito con le fotografie.
