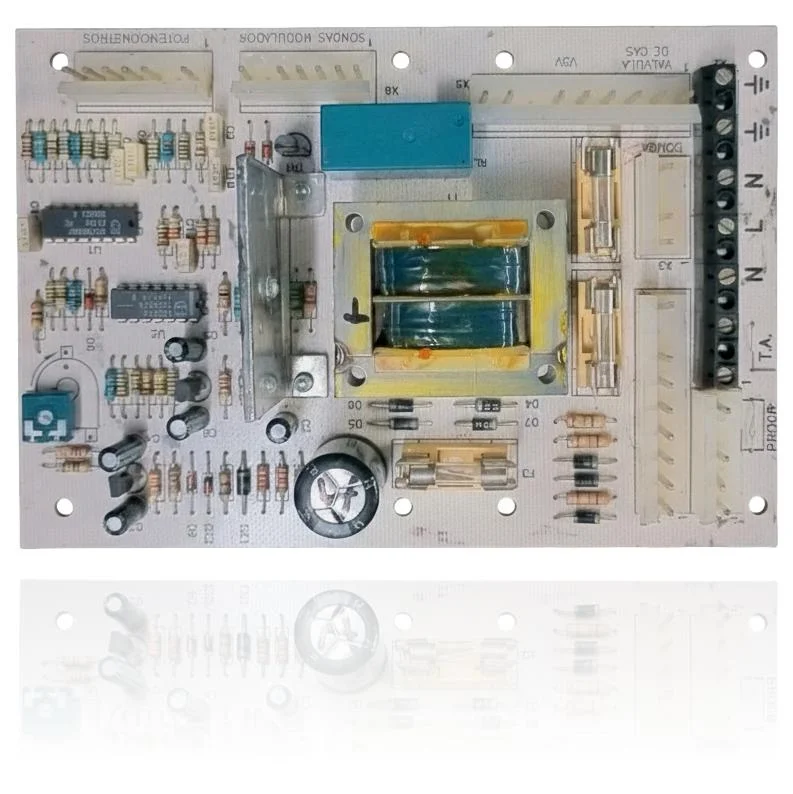

Scheda Elettronica Cointra M15/20C AFESA Riferimento 00048070
Placa elettronica di controllo per caldaie Cointra M15/20C, prodotta da AFESA con riferimento 00048070 serigrafato nel rame insieme al logo Cointra. Secondo le etichette di connessione stampate sulla stessa scheda, gestisce i potenziometri, le sonde modulate e la valvola gas. La sostituzione richiede prima di confermare il guasto del componente mediante diagnosi tecnica, anche quando fallisce il controllo elettronico di questi elementi.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 00048070
- Garanzia
- 1 anno
Caldaie Cointra compatibili con il codice 00048070
Scheda elettronica con riferimento 00048070. Una compatibilità verificata: M15/20C.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Cointra M15/20C | Cointra M15/20C | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 00048070 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 00048070. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 00048070
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e non si sente il clic di apertura della valvola gas.
Causa: La scheda elettronica invia il segnale per aprire la valvola gas; se non funziona, la valvola non riceve l'ordine.
Misura se arriva corrente alla bobina della valvola gas prima di assumere che il problema sia nella scheda.
- 02
La fiamma sale e scende da sola, o sembra tossire quando modula.
Causa: Le sonde modulate sono controllate da questa scheda; se si guasta, la modulazione della fiamma si discontrolla.
Verifica che i connettori delle sonde modulate siano ben serrati e privi di ruggine prima di sostituire la scheda.
- 03
Giri il comando della temperatura e la caldaia non cambia nulla.
Causa: I potenziometri di regolazione dipendono da questa scheda per regolare la caldaia; se non funziona, non controllano anche se il comando gira correttamente.
Muovi i potenziometri e osserva se ci sono cambiamenti nel display o nei testimoni; se non cambia nulla, il guasto punta alla scheda, non al potenziometro.
- 04
La caldaia si accende ma si ferma da sola dopo pochi minuti.
Causa: Un guasto intermittente nel controllo elettronico AFESA può interrompere la fornitura di gas senza causa esterna.
Annota se il taglio coincide sempre con l'uso di ACS o riscaldamento, per escludere un altro componente prima di cambiare la scheda.
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Cointra 00048070
- Riferimento di catalogo
- 00048070
- SKU interno Uniclima
- PEPCCM1520C
- Marca
- Cointra
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 2 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Riferimento della scheda
- 00048070
- Produttore della scheda
- AFESA
- L'esistenza di AFESA come produttore di schede elettroniche è documentata da una sola fonte esterna, insufficiente da sola; il dato del produttore fornito qui proviene direttamente dalla marcatura stampata sulla scheda, non da quella fonte.
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manual Cointra M15-20C (PDF) Documento © Cointra, fornito come riferimento tecnico.
Domande frequenti: scheda elettronica 00048070
Chi produce la scheda della Cointra M15/20C, Cointra o un terzo?
Quale guasto della Cointra M15/20C risolve questa scheda?
Come faccio a controllare che questa sia la scheda della mia Cointra M15/20C?
