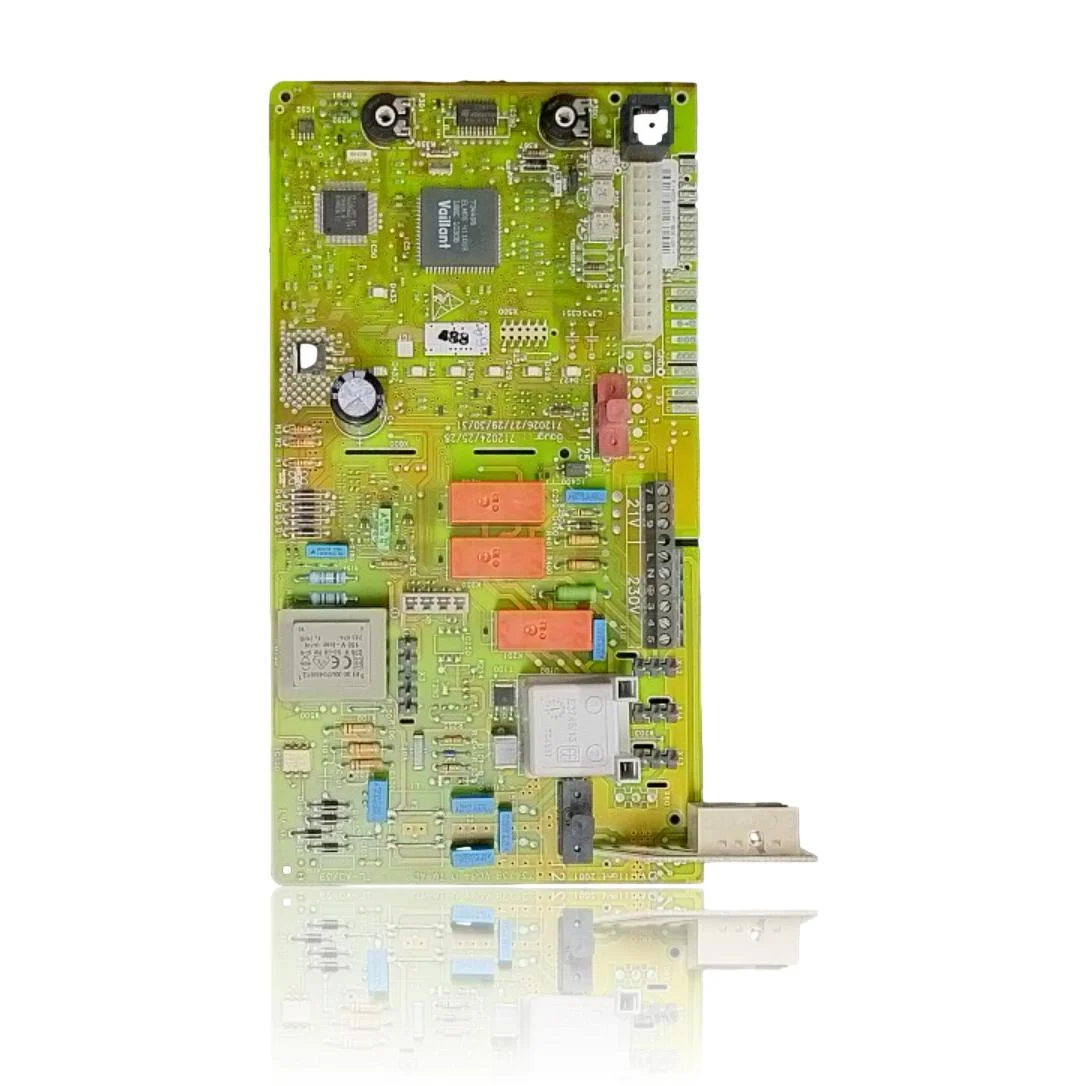

Scheda Elettronica Turboblock Plus VMW/VM/VU/VUW 242-5 / 282-5 Cod. TL-AD/39
Scheda elettronica Turboblock Plus, con il codice di scheda 'TC-AD TL-AD/39' e la serigrafia 'Vaillant 2001 2'. Funziona a 230V di tensione di rete con un'uscita ausiliaria di 21V. Valida per i gruppi di montaggio (Baugruppe) 71 2024/25/28 e 71 2026/27/29/30/31. Non è specificata nel materiale la funzione esatta della scheda all'interno della caldaia.
IVA inclusa
Consultare tramite WhatsAppCaldaie Turboblock Plus compatibili con il riferimento 0020034604
Scheda elettronica con riferimento 0020034604. 14 compatibilità verificate: VMW 240/2-3 e VMW 240/2-3 R1.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 240/2-3 R1 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242/2-3 R1 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242/2-3 R2 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 280/2-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 282/2-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VM 240/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 242/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 280/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 282/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 202/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VMI 280-7 | VMI (compatta interna) | Contrastata |
| Vaillant VMI 282-7 | VMI (compatta interna) | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 0020034604 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020034604. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 0020034604
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non dà segni di vita: né spie, né display, né tentativi di avviamento.
Causa: La scheda distribuisce l'alimentazione di 230V a tutta la caldaia; se si guasta, nessun componente riceve corrente.
Misura con un multimetro che arrivano i 230V ai terminali di ingresso della scheda prima di dichiararla guasta.
- 02
I periferici (sensori, valvola, sonda) sembrano senza corrente anche se la caldaia è accesa.
Causa: La scheda fornisce un'uscita ausiliaria di 21V per alimentare questi elementi; se tale uscita fallisce, rimangono senza tensione.
Misura con un multimetro se ci sono 21V all'uscita ausiliaria della scheda prima di sostituirla: se non ci sono, conferma il guasto in quel punto specifico.
- 03
Nel display appare un codice F seguito da un numero, che non corrisponde a nessun guasto evidente della caldaia.
Causa: La centralina Vaillant interpreta i segnali dei sensori e genera un codice F quando qualcosa non quadra in quella lettura.
Consulta il manual della VMW/VU/VUW 242-5/282-5 per quel codice specifico: vari codici F indicano il sensore o il pressostato, non la scheda.
- 04
Il ventilatore o la pompa non partono nonostante la caldaia richieda calore.
Causa: La scheda invia l'ordine elettrico a questi componenti nel momento opportuno; se il driver di quell'uscita fallisce, non ricevono corrente.
Misura con un multimetro se arriva tensione al connettore del ventilatore o della pompa durante la richiesta, prima di cambiare la scheda.
Codici di errore Vaillant che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.63 | Errore EEPROM: guasto nella memoria di configurazione dell'elettronica della caldaia. | La EEPROM si trova fisicamente in questa scheda elettronica principale; se la memoria si corrompe o si guasta, la causa è la scheda stessa. Verificare: dopo il reset il codice persiste e, con connessioni e sensori corretti, il guasto si riproduce; conferma la sostituzione della scheda. |
| F.64 | Errore di elettronica / NTC: guasto nella scheda elettronica o cortocircuito nelle sonde NTC di mandata/ritorno. | Quando si esclude il cortocircuito nelle NTC (verificando sonda e cablaggio con il multimetro), il guasto della stessa elettronica che elabora questi segnali indica questa scheda principale. Verificare: NTC e connessioni corrette ma il codice persiste dopo il reset = scheda difettosa. |
| F.65 | Errore di temperatura dell'elettronica: la scheda elettronica si surriscalda. | Il sensore di temperatura della propria elettronica rileva un eccesso di calore nella scheda; se si esclude una fonte di calore esterna o una mancanza di ventilazione, l'origine è un difetto della scheda. Verificare: ambiente/ventilazione normali ma il codice si ripete = scheda guasta. |
| F.61 | Errore nella regolazione/attivazione della valvola gas: l'elettronica non riesce a gestire la valvola gas. | La scheda elettronica è quella che controlla la valvola gas; scartati cablaggio a massa, cortocircuito e la stessa valvola con multimetro, la causa documentata restante è la scheda. Verificare: cablaggio e bobine della valvola corretti ma il codice persiste = scheda difettosa (la scheda è una delle cause, non l'unica). |
| F.62 | Errore della valvola gas per ritardo nello spegnimento: si rileva disconnessione ritardata della valvola gas. | La scheda elettronica gestisce la chiusura/temporizzazione della valvola e il segnale dell'elettrodo; scartate valvola ed elettrodo di rilevamento, il difetto dell'elettronica di controllo indica questa scheda. Verificare: valvola ed elettrodo corretti ma il codice si ripete = scheda (causa concorrente con valvola/elettrodo). |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Vaillant 0020034604
- Riferimento di catalogo
- 0020034604
- Marca
- Vaillant
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Produttore
- Vaillant
- Codice della scheda (serigrafia)
- TC-AD TL-AD/39
- Serigrafia aggiuntiva
- Vaillant 2001 2
- Gruppi di montaggio (Baugruppe)
- 71 2024/25/28 e 71 2026/27/29/30/31
- Tensione di rete
- 230V
- Tensione ausiliaria
- 21V
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Vaillant VMW 242/2-3 R2 (PDF)Documento © Vaillant, fornito come riferimento tecnico.
Domande frequenti: scheda elettronica 0020034604
La scheda con codice TC-AD TL-AD/39 è compatibile con la Vaillant VUW 282-5?
Chi produce la scheda con codice TC-AD TL-AD/39?
A quale tensione lavora questa scheda del Vaillant VMW 242-5?
Questa scheda è compatibile anche con la Vaillant VUW 362/2-5?
