Scheda Elettronica Hermann Saunier Duval Thelia/Themis 23E PCB 1330-A Rif. 05712800

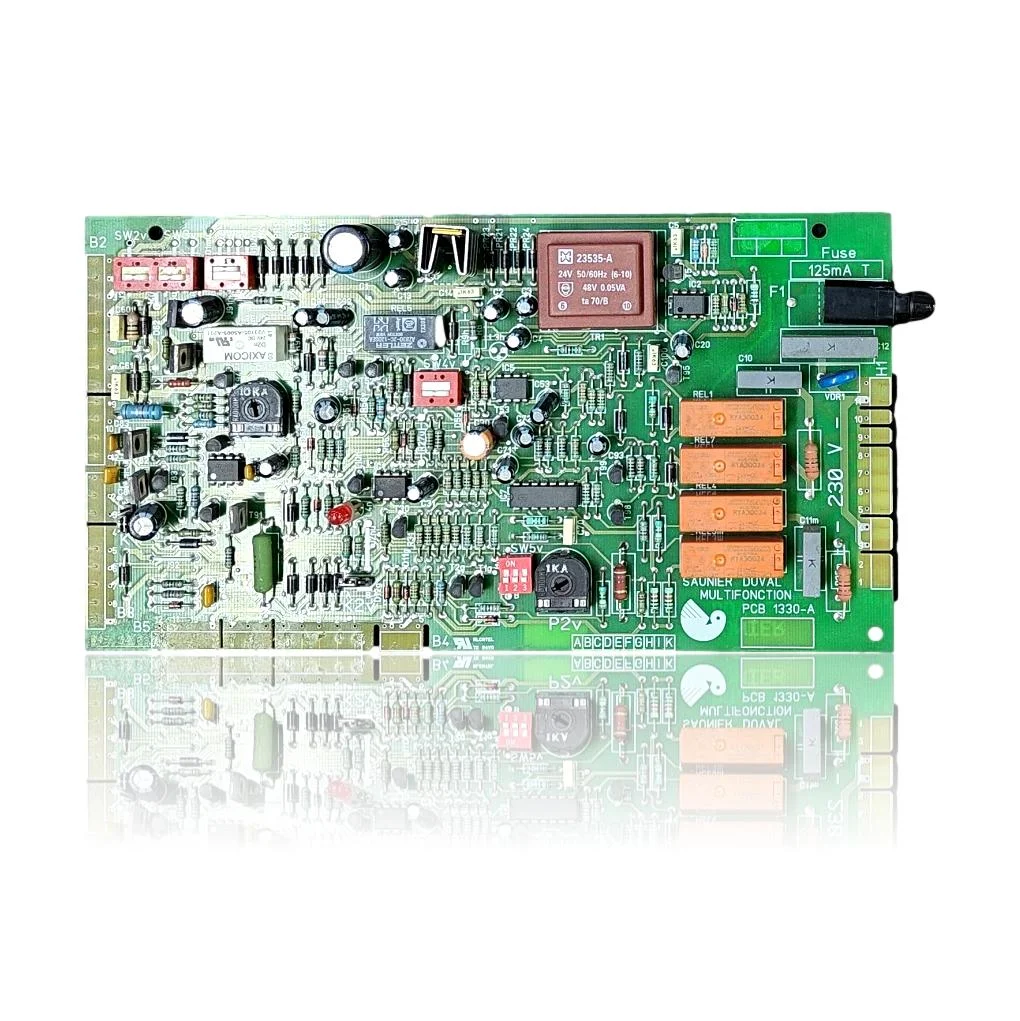

Scheda elettronica di controllo Hermann Saunier Duval, modello PCB 1330-A, etichettata 'Hermann Saunier Duval Multifonction'. Include un trasformatore TR1 (23535-A, 24V), fusibile da 125 mA T e diversi relè: Zettler nelle posizioni REL5 e REL6, e Axicom V23105-A5005-A201 da 24VDC in un relè ausiliario. Si sostituisce quando il controllo elettronico fallisce e la caldaia non si accende o smette di rispondere.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento 05712800
Scheda elettronica con riferimento 05712800. Tre compatibilità verificate: 23 E e 623 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval 23 E | Thelia | Contrastata |
| Hermann Saunier Duval 623 E | Thelia | Contrastata |
| Hermann Saunier Duval 23 E | Themis | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 05712800 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 05712800. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 05712800
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e non si vede alcun indicatore sul pannello.
Causa: Il fusibile da 125 mA T protegge la scheda; se salta, lascia senza alimentazione tutta l'elettronica di controllo.
Misura la continuità del fusibile da 125 mA T con il multimetro prima di sostituire la scheda.
- 02
Non arriva tensione ai circuiti di controllo anche se la caldaia è collegata.
Causa: Il trasformatore TR1 da 24V alimenta la parte di controllo; se si guasta, la scheda rimane senza corrente di lavoro.
Misura se ci sono 24V all'uscita del trasformatore TR1 con il multimetro prima di sostituire l'intera scheda.
- 03
La pompa o la valvola gas non si attivano anche se la scheda sembra dare l'ordine.
Causa: I relè Zettler o il relè ausiliario Axicom possono rimanere incollati o smettere di chiudere il contatto con l'uso.
Ascolta se il relè clicca all'avvio della richiesta; se non lo fa, il guasto è nel relè prima che nel resto della scheda.
- 04
Si verificano blocchi senza causa meccanica apparente, la caldaia si ferma da sola.
Causa: Un guasto nel controllo elettronico generale provoca che la centralina interpreti male i segnali dei sensori e si blocchi per sicurezza.
Controlla il codice di errore sul display e escludi prima i guasti della sonda o del pressostato, che possono anche causare il blocco.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.28 | Errore: accensione non riuscita all'avvio | La scheda elettronica può guastarsi (elettronica difettosa) o avere il connettore multiplo mal collegato, impedendo la gestione dell'accensione; verificare alimentazione e masse, continuità del cablaggio e l'alloggiamento del connettore multipolare sulla scheda prima di sostituirla. |
| F.61 | Errore nell'attivazione della valvola gas | La scheda elettronica non controlla correttamente la valvola gas (guasto elettronico) o presenta guasto/cortocircuito nel driver; controllare l'uscita di comando dalla scheda, continuità/isolamento verso le bobine e, se non c'è segnale corretto, sostituire la scheda elettronica. |
| F.62 | Errore nel ritardo di disconnessione della valvola gas | Un guasto elettronico nella scheda può mantenere un ordine di chiusura ritardato o una lettura tardiva della fiamma; verificare il segnale di controllo sui morsetti della valvola e, se l'ordine di taglio persiste senza causa esterna, sostituire la scheda elettronica. |
| F.63 | Errore EEPROM | Difetto nella memoria della scheda (EEPROM) o corruzione dei dati; confermare con riavvii/auto-test, verificare tensioni stabili e, se il guasto persiste, sostituire la PCB. |
| F.64 | Errore nella scheda elettronica / NTC | La elettronica della scheda elettronica è dichiarata difettosa o interpreta male le sonde per errore interno; verificare sonde/cablaggio e, se sono corretti, la causa è la scheda. |
| F.65 | Guasto: t.ª della scheda elettronica | La scheda rileva surriscaldamento o presenta un guasto nel suo circuito termico interno; controllare ventilazione/ambiente e temperatura nella scheda elettronica e, se riappare senza causa esterna, sostituire la scheda elettronica. |
| F.67 | Errore: elettronica/fiamma | Il segnale di ionizzazione non è plausibile per difetto del circuito di fiamma nella scheda elettronica; verificare elettrodo/cablaggio e, se il segnale continua ad essere anomalo con hardware corretto, la causa è l'elettronica della scheda. |
| F.70 | Codice prodotto non valido (DSN) | È stato sostituito il display elettronico e/o la scheda di circuiti stampati senza riconfigurare il codice del prodotto/DSN; verificare con il menu di servizio e riprogrammare il codice oppure, se non è possibile, sostituire/configurare la scheda elettronica corretta. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Saunier Duval 05712800
- Riferimento di catalogo
- 05712800
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 6 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Produttore
- Saunier Duval
- Codice della scheda
- PCB 1330-A
- Codice di fabbricazione (retro)
- 103872 E / SFL 04 07
- Tensione di rete
- 230 V
- Fusibile
- 125 mA T
- Trasformatore (TR1)
- 23535-A, 24V 50/60Hz (6-10), 48V 0.05VA, ta 70/B
- Codice relè
- RYA30024
- Relè REL5 / REL6
- Zettler
- Relè ausiliario (posizione 8)
- Axicom V23105-A5005-A201, 24VDC
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval 623 E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
