Pompa circolatore Hermann Saunier Duval Thelia 23 Grundfos UP 15-40/SD Ref. 05123600

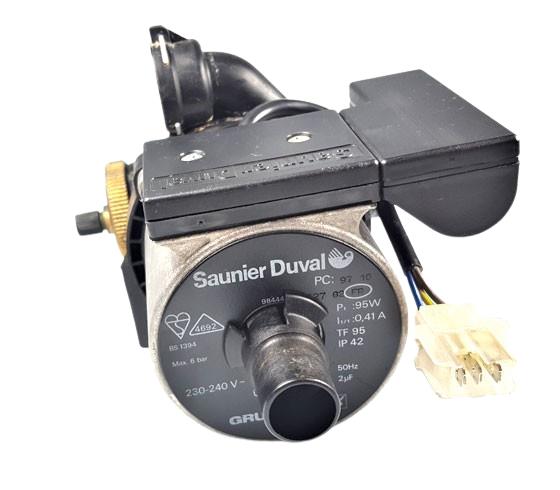

Pompa circolatrice di riscaldamento per caldaie Hermann Saunier Duval Thelia 23 e modelli correlati. È un'unità OEM Grundfos, tipo UP 15-40/SD, etichettata con il marchio Saunier Duval sulla placca (non appare "Grundfos" stampato). Funziona a 230V, 95 W, fino a 6 bar. Si sostituisce quando la pompa non circola, fa rumore o si blocca dopo un'interruzione prolungata.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento 05123600
Pompa circolatrice con riferimento 05123600. 25 compatibilità verificate: 23 e 23 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval 23 | Themis | Contrastata |
| Hermann Saunier Duval 23 E | Themis | Contrastata |
| Hermann Saunier Duval 214/23 | Themis | Contrastata |
| Hermann Saunier Duval 214/23 CE | Themis | Contrastata |
| Hermann Saunier Duval 223 | Themis | Contrastata |
| Hermann Saunier Duval 223 CE | Themis | Contrastata |
| Hermann Saunier Duval 123 | Themis | Contrastata |
| Hermann Saunier Duval AS 14 | Themis | Contrastata |
| Hermann Saunier Duval AS 23 | Themis | Contrastata |
| Hermann Saunier Duval 23 CE | Thelia | Contrastata |
| Hermann Saunier Duval 23E CE | Thelia | Contrastata |
| Hermann Saunier Duval 623 | Thelia | Contrastata |
| Hermann Saunier Duval 623 CE | Thelia | Contrastata |
| Hermann Saunier Duval 623E CE | Thelia | Contrastata |
| Hermann Saunier Duval AS 23 | Thelia | Contrastata |
| Hermann Saunier Duval C 23 | Combitek | Contrastata |
| Hermann Saunier Duval C 23 E | Combitek | Contrastata |
| Hermann Saunier Duval F 23 | Combitek | Contrastata |
| Hermann Saunier Duval F 23 E | Combitek | Contrastata |
| Hermann Saunier Duval C 23 E | Thema | Contrastata |
| Hermann Saunier Duval C AS 23 E | Thema | Contrastata |
| Hermann Saunier Duval F 23 E | Thema | Contrastata |
| Hermann Saunier Duval F AS 23 E | Thema | Contrastata |
| Hermann Saunier Duval C 23 E | Themaplus | Contrastata |
| Hermann Saunier Duval F 23 E | Themaplus | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 05123600 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 05123600. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la pompa circolatrice 05123600
La pompa circolatrice fa circolare l'acqua del circuito di riscaldamento. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia funziona ma i radiatori non scaldano o scaldano a metà.
Causa: Il rotore della pompa è bloccato o gira allentato e non muove abbastanza acqua nel circuito.
Con la caldaia fredda, prova a girare l'asse posteriore della pompa con un cacciavite piatto attraverso la fessura del rotore; se fa fatica a girarlo, potrebbe essere semplicemente bloccato.
- 02
La pompa emette un suono, vibra o ronzia all'avvio del riscaldamento.
Causa: Il motore tenta di avviarsi ma il rotore non gira liberamente, oppure c'è aria all'interno del corpo della pompa.
Purge l'aria tramite la vite frontale della pompa prima di pensare che il motore sia danneggiato.
- 03
La pompa è ferma dall'estate e ora non si avvia.
Causa: Dopo mesi di inattività, i sedimenti o il calcare bloccano il rotore.
Prova a sbloccare l'asse a mano con un cacciavite nella fessura posteriore prima di sostituire l'intera pompa.
- 04
Appare acqua o un alone di umidità sotto la pompa.
Causa: Il tenuta meccanica dell'albero ha perso la tenuta e lascia passare acqua poco a poco.
Asciuga l'area, mettila in funzione e controlla se la perdita proviene dall'asse centrale o da una guarnizione/raccordo vicino, che può essere riparato senza cambiare la pompa.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.22 | Disconnessione di sicurezza: mancanza di acqua | Una pompa circolatore bloccata/difettosa o con rendimento insufficiente riduce il flusso e la caldaia interpreta la mancanza di acqua; verificare forzando la pompa dal modo servizio e controllando l'alimentazione elettrica e rotazione/flusso. |
| F.23 | Disconnessione di sicurezza: variazione di temperatura eccessiva | Se la pompa è bloccata o rende poco, aumenta il ΔT mandata/ritorno e il blocco si surriscalda in modo differenziale; verificare il reale giro del rotore, spurgo dell'aria e che il ΔT si normalizzi dopo lo sblocco/sostituzione della pompa. |
| F.24 | Disconnessione di sicurezza: aumento della temperatura troppo rapido | La mancanza di circolazione per pompa bloccata/guasta provoca un brusco aumento di temperatura; verificare attivando la pompa in modalità test di servizio e confermando che c'è flusso e che la Tª non aumenta riattivando la pompa. |
| F.75 | Guasto: non viene rilevato cambio di pressione all'avvio della pompa | All'inizio, la scheda elettronica attende un salto di pressione creato dalla pompa; se è guasta o non muove acqua, non c'è variazione e appare F.75; verificare forzando la pompa e osservando che la pressione non cambia, e misurando alimentazione/consumo della pompa. |
| F.89 | Errore: pompa | La caldaia rileva un guasto della pompa (non collegata, collegata male, modello non corretto o cortocircuito); verificare continuità e cablaggio, riferimento/marca della pompa e che riceva il segnale/tensione corretta. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la pompa circolatore Saunier Duval 05123600
- Riferimento di catalogo
- 05123600
- Marca
- Saunier Duval
- Tipo di pezzo
- Pompe
- Unità disponibili
- 4 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Tipo
- UP 15-40/SD
- P/N (Grundfos)
- 59714527
- PC
- 9940
- Tensione
- 230V~ 50Hz
- Condensatore
- 2µF
- Corrente
- 0,41 A
- Potenza
- 95 W
- Grado di protezione
- IP 44
- Classe termica
- TF 95 / Classe H
- Pressione massima
- 6 bar
- Marchio stampato sulla scheda
- Saunier Duval
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval F 23 E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Dudas frecuentes sobre la pompa circolatore 05123600
La pompa della Hermann Saunier Duval Thelia 23 è Grundfos o Saunier Duval?
La pompa della Thelia 23 è compatibile anche con una Hermann Saunier Duval Thema C 23?
Qual è la pressione massima supportata dalla pompa della Thelia 23?
Qual è il consumo elettrico della pompa da 95 W della Thelia 23?
