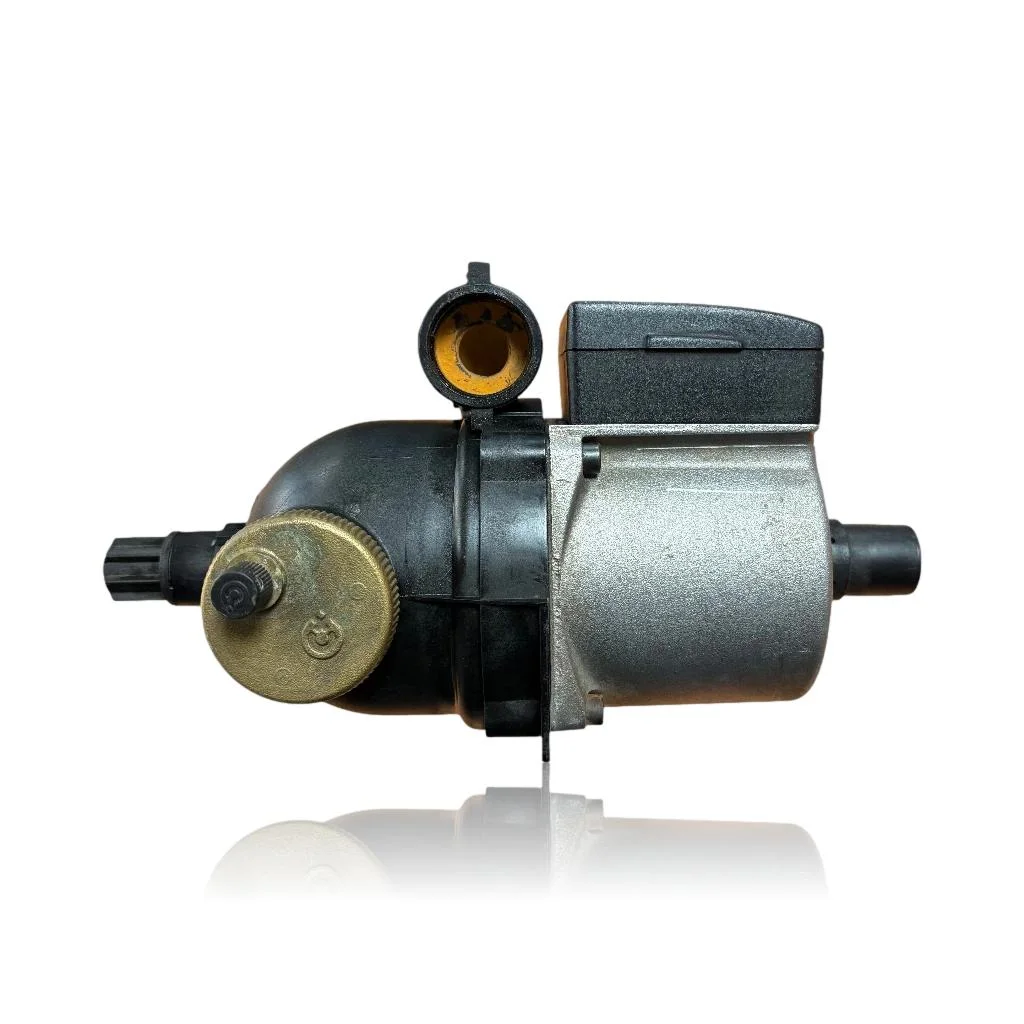

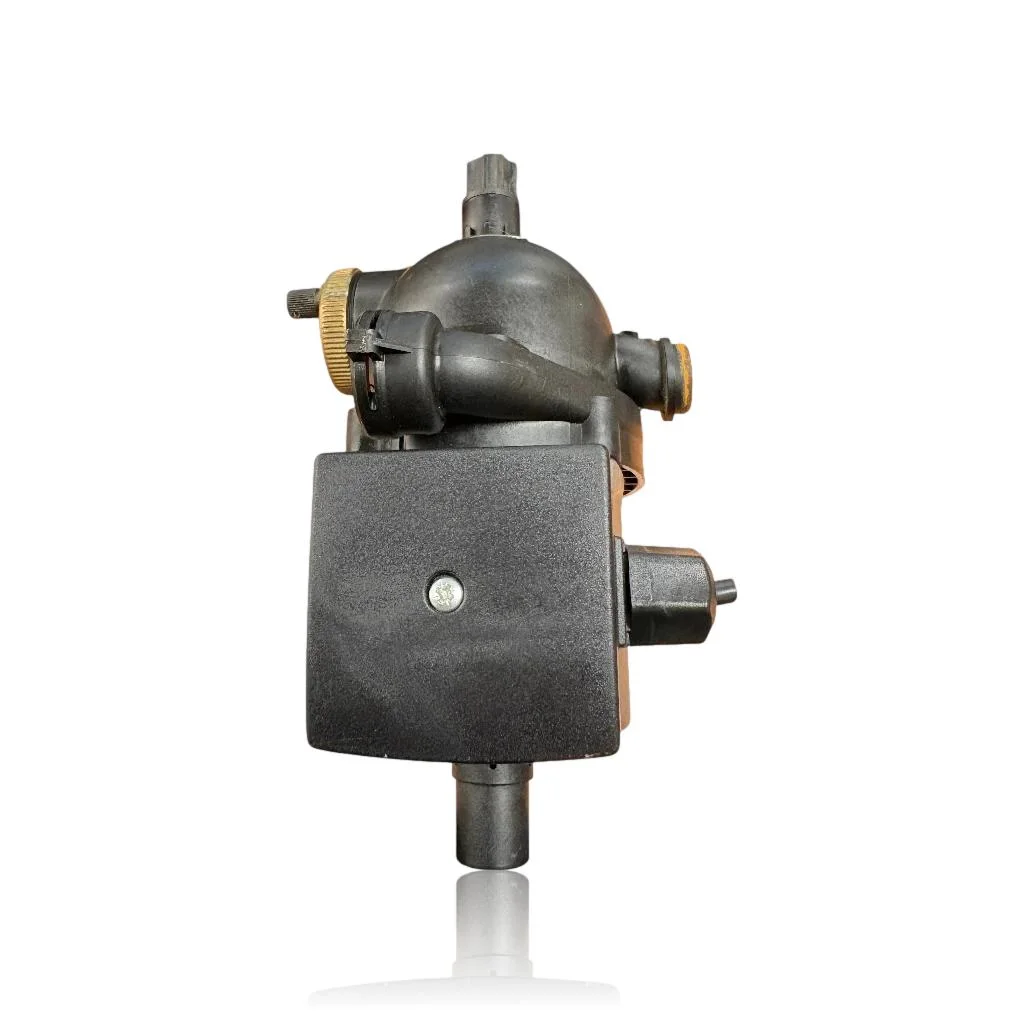

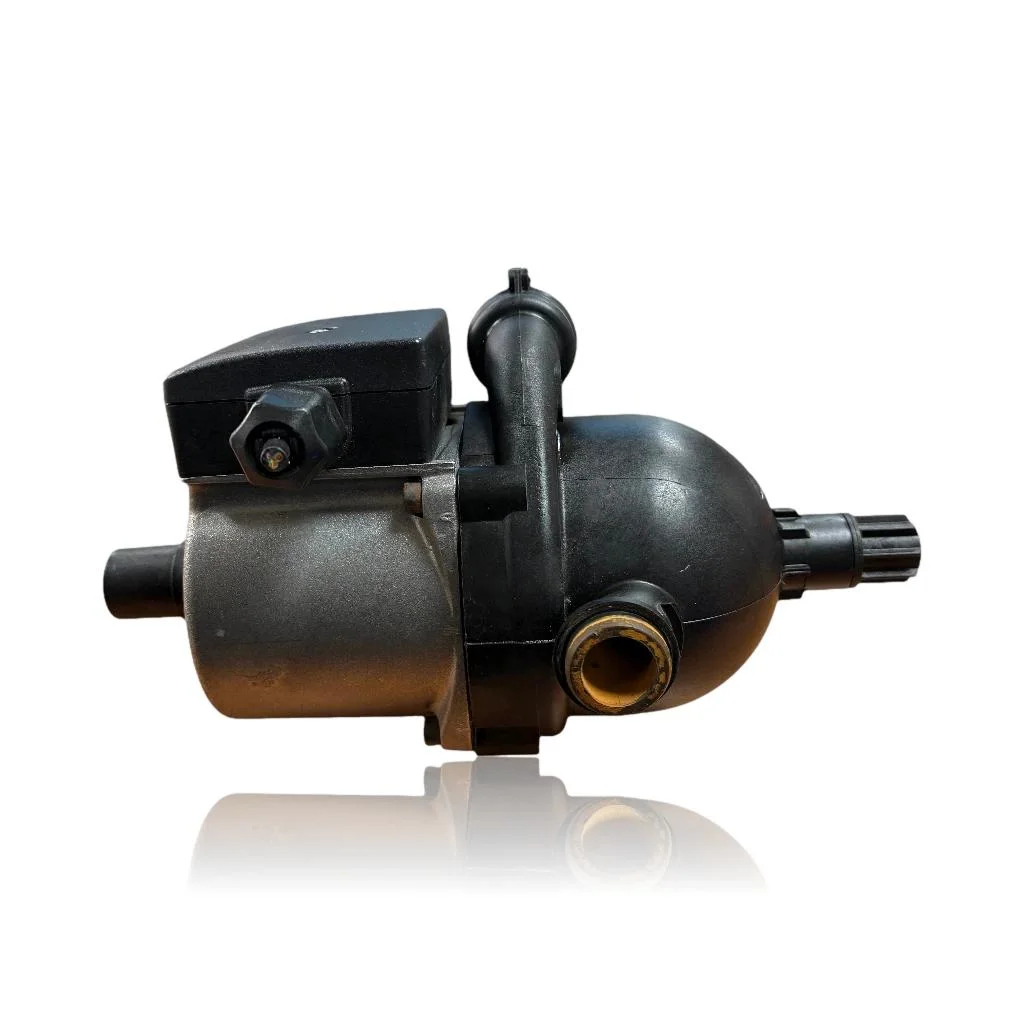

Bomba Circuladora Saunier Duval Thelia 23 Grundfos UP 15-40/SD Ref. 05123600
Bomba circuladora de calefacción para calderas Saunier Duval Thelia 23 y modelos relacionados. Es una unidad OEM Grundfos, tipo UP 15-40/SD, rotulada con la marca Saunier Duval en la placa (no aparece "Grundfos" impreso). Trabaja a 230V, 95 W, hasta 6 bar. Se cambia cuando la bomba no circula, hace ruido o se bloquea tras una parada prolongada.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05123600
Bomba circuladora con referencia 05123600. 25 compatibilidades contrastadas: 23 y 23 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval 23 | Themis | Contrastada |
| Saunier Duval 23 E | Themis | Contrastada |
| Saunier Duval 214/23 | Themis | Contrastada |
| Saunier Duval 214/23 CE | Themis | Contrastada |
| Saunier Duval 223 | Themis | Contrastada |
| Saunier Duval 223 CE | Themis | Contrastada |
| Saunier Duval 123 | Themis | Contrastada |
| Saunier Duval AS 14 | Themis | Contrastada |
| Saunier Duval AS 23 | Themis | Contrastada |
| Saunier Duval 23 CE | Thelia | Contrastada |
| Saunier Duval 23E CE | Thelia | Contrastada |
| Saunier Duval 623 | Thelia | Contrastada |
| Saunier Duval 623 CE | Thelia | Contrastada |
| Saunier Duval 623E CE | Thelia | Contrastada |
| Saunier Duval AS 23 | Thelia | Contrastada |
| Saunier Duval C 23 | Combitek | Contrastada |
| Saunier Duval C 23 E | Combitek | Contrastada |
| Saunier Duval F 23 | Combitek | Contrastada |
| Saunier Duval F 23 E | Combitek | Contrastada |
| Saunier Duval C 23 E | Thema | Contrastada |
| Saunier Duval C AS 23 E | Thema | Contrastada |
| Saunier Duval F 23 E | Thema | Contrastada |
| Saunier Duval F AS 23 E | Thema | Contrastada |
| Saunier Duval C 23 E | Themaplus | Contrastada |
| Saunier Duval F 23 E | Themaplus | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05123600 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la bomba circuladora que tienes montada y comprueba si coincide con la referencia de catálogo 05123600; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la bomba circuladora 05123600
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera funciona pero los radiadores no calientan o calientan a medias
Causa: El rotor de la bomba está agarrotado o gira flojo y no mueve suficiente agua por el circuito
Con la caldera fría, intenta girar el eje trasero de la bomba con un destornillador plano por la ranura del rotor; si cuesta girarlo, puede estar simplemente agarrotado.
- 02
La bomba suena, zumba o vibra al arrancar la calefacción
Causa: El motor intenta arrancar pero el rotor no gira libre, o hay aire dentro del cuerpo de la bomba
Purga el aire por el tornillo frontal de la bomba antes de pensar que el motor está dañado.
- 03
La bomba lleva parada desde el verano y ahora no arranca
Causa: Tras meses sin funcionar, los sedimentos o la cal agarrotan el rotor
Intenta liberar el eje a mano con un destornillador en la ranura trasera antes de cambiar la bomba entera.
- 04
Aparece agua o un cerco de humedad debajo de la bomba
Causa: El cierre mecánico del eje ha perdido estanqueidad y deja pasar agua poco a poco
Seca la zona, ponla en marcha y comprueba si la fuga sale del eje central o de una junta/racor cercano, que se puede arreglar sin cambiar la bomba.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.22 | Desconexión de seguridad: falta de agua | Una bomba circuladora bloqueada/defectuosa o con rendimiento insuficiente reduce el caudal y la caldera interpreta falta de agua; verificar forzando la bomba desde modo servicio y comprobando alimentación eléctrica y giro/caudal. |
| F.23 | Desconexión de seguridad: variación de temperatura excesiva | Si la bomba está bloqueada o rinde poco, aumenta el ΔT ida/retorno y el bloque se sobrecalienta diferencialmente; verificar giro real del rotor, purga de aire y que el ΔT se normaliza tras desbloquear/sustituir la bomba. |
| F.24 | Desconexión de seguridad: aumento de temperatura demasiado rápido | La falta de circulación por bomba bloqueada/averiada provoca una subida brusca de temperatura; verificar activando la bomba en prueba de servicio y confirmando que hay caudal y no se dispara la Tª al restituir la bomba. |
| F.75 | Fallo: no se detecta cambio de presión al arrancar la bomba | Al inicio, la electrónica espera un salto de presión creado por la bomba; si está averiada o no mueve agua, no hay variación y aparece F.75; verificar forzando la bomba y observando que la presión no cambia, y midiendo alimentación/consumo de la bomba. |
| F.89 | Error: bomba | La caldera detecta fallo de la bomba (no conectada, mal conectada, modelo incorrecto o cortocircuito); verificar continuidad y cableado, referencia/marca de la bomba y que recibe la señal/tensión correcta. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Saunier Duval 05123600
- Referencia de catálogo
- 05123600
- Marca
- Saunier Duval
- Tipo de pieza
- Bombas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días

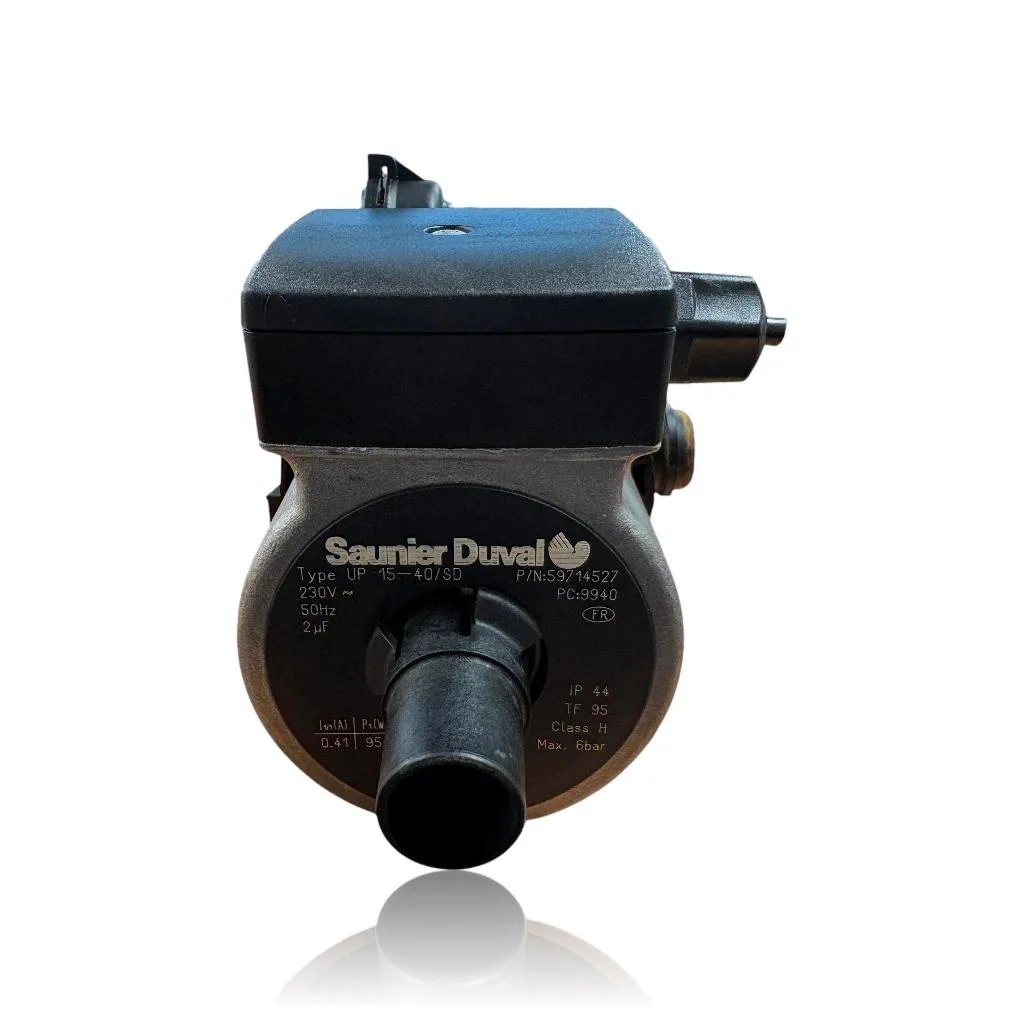

Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Tipo
- UP 15-40/SD
- P/N (Grundfos)
- 59714527
- PC
- 9940
- Tensión
- 230V~ 50Hz
- Condensador
- 2µF
- Corriente
- 0,41 A
- Potencia
- 95 W
- Grado de protección
- IP 44
- Clase térmica
- TF 95 / Class H
- Presión máxima
- 6 bar
- Marca impresa en la placa
- Saunier Duval
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 23 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la bomba circuladora 05123600
¿La bomba de la Saunier Duval Thelia 23 es Grundfos o Saunier Duval?
¿Vale la bomba de la Thelia 23 también para una Saunier Duval Thema C 23?
¿Qué presión máxima soporta la bomba de la Thelia 23?
¿Qué consumo eléctrico tiene la bomba de 95 W de la Thelia 23?
