Bomba Circuladora Saunier Duval Combitek F 23 E - Ref. 05123600 / P/N 59714427
Saunier Duval ofrece la Bomba Circuladora Combitek F 23 E - Ref. 05123600 / P/N 59714427, que se encarga de mover el agua por el circuito de calefacción de tu caldera. Si falla, notarás radiadores fríos, ruidos extraños, sobrecalentamientos o bloqueos por falta de circulación. Esta bomba es compatible con diversos modelos, como Themis 23 E, Thelia 23 CE, y otros de la gama Combitek, entre otros. Es recomendable sustituirla cuando presente fallos o cuando los síntomas mencionados se hagan evidentes.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05123600
Bomba circuladora con referencia 05123600. 25 compatibilidades contrastadas: 23 y 23 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval 23 | Themis | Contrastada |
| Saunier Duval 23 E | Themis | Contrastada |
| Saunier Duval 214/23 | Themis | Contrastada |
| Saunier Duval 214/23 CE | Themis | Contrastada |
| Saunier Duval 223 | Themis | Contrastada |
| Saunier Duval 223 CE | Themis | Contrastada |
| Saunier Duval 123 | Themis | Contrastada |
| Saunier Duval AS 14 | Themis | Contrastada |
| Saunier Duval AS 23 | Themis | Contrastada |
| Saunier Duval 23 CE | Thelia | Contrastada |
| Saunier Duval 23E CE | Thelia | Contrastada |
| Saunier Duval 623 | Thelia | Contrastada |
| Saunier Duval 623 CE | Thelia | Contrastada |
| Saunier Duval 623E CE | Thelia | Contrastada |
| Saunier Duval AS 23 | Thelia | Contrastada |
| Saunier Duval C 23 | Combitek | Contrastada |
| Saunier Duval C 23 E | Combitek | Contrastada |
| Saunier Duval F 23 | Combitek | Contrastada |
| Saunier Duval F 23 E | Combitek | Contrastada |
| Saunier Duval C 23 E | Thema | Contrastada |
| Saunier Duval C AS 23 E | Thema | Contrastada |
| Saunier Duval F 23 E | Thema | Contrastada |
| Saunier Duval F AS 23 E | Thema | Contrastada |
| Saunier Duval C 23 E | Themaplus | Contrastada |
| Saunier Duval F 23 E | Themaplus | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05123600 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la bomba circuladora que tienes montada y comprueba si coincide con la referencia de catálogo 05123600; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la bomba circuladora 05123600
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La bomba no arranca al dar orden de calefacción, o cuesta que gire.
Causa: El rodete puede quedarse pegado por cal si la bomba lleva tiempo parada, y el motor no consigue vencer esa resistencia.
Con la instalación fría, prueba a liberar el eje girándolo a mano por la ranura frontal antes de cambiar la bomba.
- 02
La calefacción no reparte bien el calor: unos radiadores calientan y otros se quedan fríos.
Causa: Si el caudal que mueve la bomba es bajo, el agua caliente no llega con fuerza a todo el circuito.
Revisa que las llaves termostáticas y las válvulas de cada radiador estén abiertas antes de sospechar de la bomba.
- 03
La bomba arranca, funciona un rato y se para sola sin motivo aparente.
Causa: La protección térmica del motor corta la alimentación cuando detecta que la bomba fuerza más de la cuenta, por ejemplo por un rodete que gira con dificultad.
Desconecta la caldera unos minutos y observa si la bomba rearma sola al reiniciar; si se dispara enseguida, el problema persiste.
- 04
Se ve agua goteando por el cuerpo o el eje de la bomba.
Causa: El cierre del eje pierde estanqueidad con el uso y deja pasar agua aunque el resto del circuito esté bien.
Comprueba que la fuga sale realmente del eje de la bomba y no de un racor o purgador cercano antes de sustituirla.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.22 | Desconexión de seguridad: falta de agua | Una bomba circuladora bloqueada/defectuosa o con rendimiento insuficiente reduce el caudal y la caldera interpreta falta de agua; verificar forzando la bomba desde modo servicio y comprobando alimentación eléctrica y giro/caudal. |
| F.23 | Desconexión de seguridad: variación de temperatura excesiva | Si la bomba está bloqueada o rinde poco, aumenta el ΔT ida/retorno y el bloque se sobrecalienta diferencialmente; verificar giro real del rotor, purga de aire y que el ΔT se normaliza tras desbloquear/sustituir la bomba. |
| F.24 | Desconexión de seguridad: aumento de temperatura demasiado rápido | La falta de circulación por bomba bloqueada/averiada provoca una subida brusca de temperatura; verificar activando la bomba en prueba de servicio y confirmando que hay caudal y no se dispara la Tª al restituir la bomba. |
| F.75 | Fallo: no se detecta cambio de presión al arrancar la bomba | Al inicio, la electrónica espera un salto de presión creado por la bomba; si está averiada o no mueve agua, no hay variación y aparece F.75; verificar forzando la bomba y observando que la presión no cambia, y midiendo alimentación/consumo de la bomba. |
| F.89 | Error: bomba | La caldera detecta fallo de la bomba (no conectada, mal conectada, modelo incorrecto o cortocircuito); verificar continuidad y cableado, referencia/marca de la bomba y que recibe la señal/tensión correcta. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Saunier Duval 05123600
- Referencia de catálogo
- 05123600
- Marca
- Saunier Duval
- Tipo de pieza
- Bombas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días

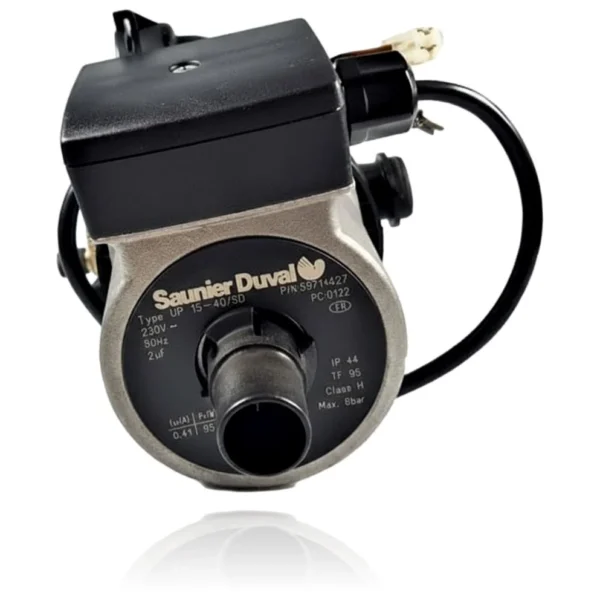

Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Modelo
- Type UP 15-40/SD
- P/N (código componente)
- 59714427
- PC (lote)
- 0122
- Tensión / frecuencia
- 230V~ 50Hz
- Potencia (P1)
- 95 W
- Corriente (Im)
- 0,41 A
- Condensador
- 2 µF
- Protección térmica
- TF 95
- Grado IP
- IP 44
- Clase de aislamiento
- Class H
- Presión máxima
- 8 bar
- Referencia catálogo Saunier Duval
- 05123600
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 23 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la bomba circuladora 05123600
¿Qué diferencia hay entre el código de esta bomba y la referencia de catálogo 05123600?
¿Vale esta bomba tipo UP 15-40/SD para una Saunier Duval Thelia 23 E?
¿Qué potencia y protección tiene esta bomba de las Saunier Duval Combitek y Thelia?
¿Sirve esta bomba para una Saunier Duval Themis 123?
