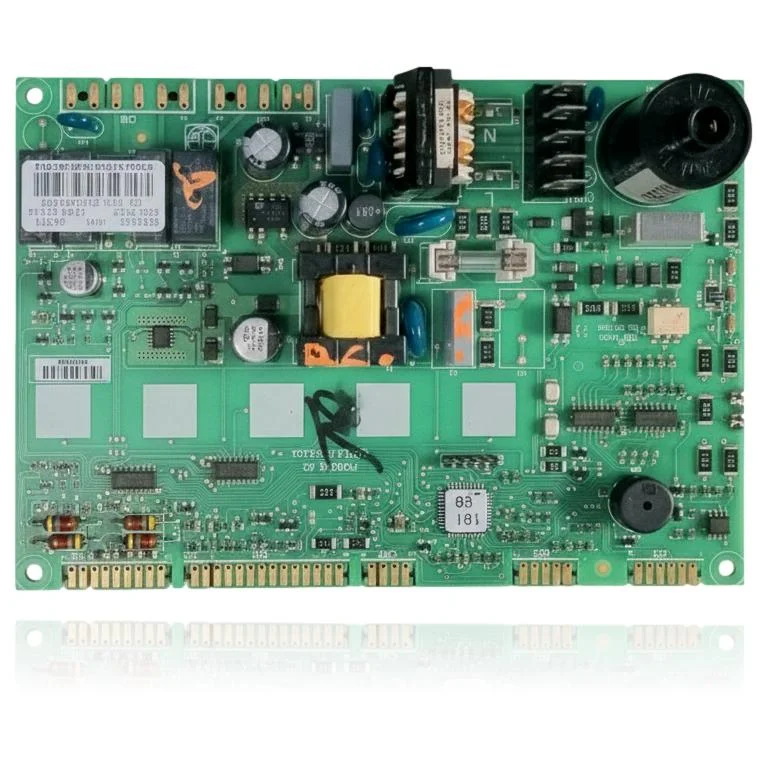

Scheda elettronica controllo Sime Format DGT HE 25 Ref. 6301422
La Scheda Elettronica di Controllo Sime Format DGT HE 25 Rif. 6301422 è un componente che gestisce l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, la caldaia potrebbe non avviarsi, bloccarsi o presentare un comportamento erratico, e potrebbe apparire l'errore AL 08, che indica un'anomalia nel circuito di rilevamento della fiamma. Questa scheda è compatibile con i modelli delle gamme Format DGT HE e System HE, inclusi il Format DGT 25 HE, Format DGT 30 HE, Format DGT 35 HE, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituire la scheda quando si rilevano questi problemi di funzionamento.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 6301422
- Garanzia
- 1 anno
Caldaie Sime compatibili con il codice 6301422
Scheda elettronica con riferimento 6301422. Cinque compatibilità verificate: Format DGT 25 HE e Format DGT 30 HE.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Sime Format DGT 25 HE | Format DGT HE | Contrastata |
| Sime Format DGT 30 HE | Format DGT HE | Contrastata |
| Sime Format DGT 35 HE | Format DGT HE | Contrastata |
| Sime System 12 HE | System HE | Contrastata |
| Sime System 20 HE | System HE | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 6301422 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 6301422. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 6301422
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende né risponde ai comandi.
Causa: Un guasto nel controllo elettronico impedisce alla scheda di elaborare la richiesta di calore e attivare l'accensione.
Misura se arriva corrente alla scheda e controlla che i fusibili non siano bruciati prima di sostituirla.
- 02
La caldaia si blocca e non c'è modo di resettarla, oppure mostra un codice di errore fisso.
Causa: Un guasto interno della scheda impedisce di completare la sequenza di sicurezza e rimane bloccata anche se premi il reset.
Annota il codice di errore esatto del display: molti codici indicano sonde o pressostati e non la scheda.
- 03
Si è persa la comunicazione con il termostato o il pannello di controllo.
Causa: La sezione di comunicazione della scheda smette di dialogare con il comando, anche se il resto della caldaia funziona.
Non forzare, colpire o ponticellare il componente. Richiedi una verifica tecnica conforme al manual dell'apparecchiatura prima di decidere la sua sostituzione.
- 04
La caldaia funziona in modo erratico, a volte bene e altre no.
Causa: È comune nelle schede con saldature invecchiate o componenti degradati dal calore e dagli anni di servizio.
Controlla prima che non ci sia umidità né corrosione visibile nei connettori della scheda.
Codici di errore Sime che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| AL 08 | Anomalia fiamma parassita: guasto nel circuito di rilevamento fiamma. | La rilevazione di fiamma è gestita dalla scheda elettronica; se elettrodo, cablaggio e massa sono corretti, un guasto del circuito di rilevazione nella PCB provoca AL 08. Verificare misurando il segnale di ionizzazione (ad es., parametro i6 del display o con microamperometro in serie) e continuità fino al connettore FLM della scheda; se i valori sono corretti e il problema persiste, sostituire/testare la scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Sime 6301422
- Riferimento di catalogo
- 6301422
- SKU interno Uniclima
- PLSI101
- Marca
- Sime
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- tensione
- 230V
- frequenza
- 50Hz
Domande frequenti: scheda elettronica 6301422
Questa scheda è compatibile con una Sime Format DGT HE 35?
È la stessa scheda montata sulla Sime Open DGT HE 25/40?
Quale guasto risolve questa scheda in una Sime Open DGT HE 20 T?
