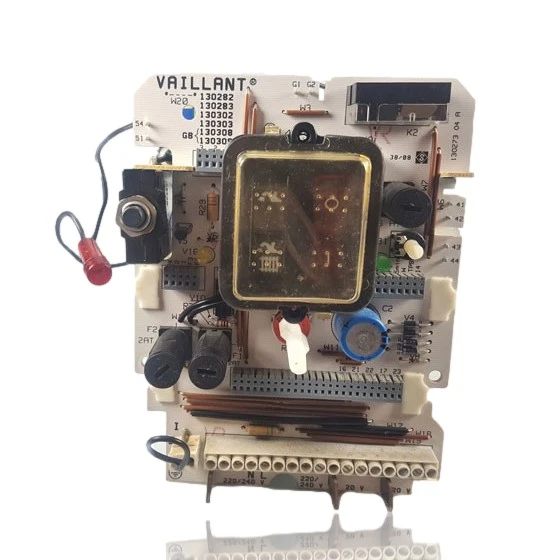

Scheda Elettronica Di Controllo Vaillant VCW 180 XE

Caldaie Vaillant compatibili con il codice 130312

Scheda elettronica con riferimento 130312. Nove compatibilità verificate: VCW 180 XE e VCW 240 XE.

Compatibilità verificata

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Come verificare se il riferimento 130312 è il pezzo della tua caldaia

Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.

1. Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 130312. Se non è visibile, non identificare il ricambio solo dalla forma.
2. Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
3. Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
4. In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.

Sintomi e errori che risolve la scheda elettronica 130312

La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:

Sintomi e guasti frequenti

• 01

  La caldaia non si accende azionando l'interruttore della scheda.

  Causa: L'interruttore fa parte della scheda e interrompe o consente l'alimentazione di tutta l'elettronica.

  Misura la continuità dell'interruttore con un multimetro in entrambe le posizioni prima di considerare la scheda come guasta.

• 02

  Il pilota rosso della scheda non si accende mai, nemmeno quando si fornisce tensione.

  Causa: Quella spia indica che la scheda riceve alimentazione; se non si accende, la scheda non riceve tensione o la spia è guasta.

  Verifica che arrivi tensione di rete ai morsetti di ingresso della scheda prima di cambiarla.

• 03

  La caldaia risponde in modo erratico: a volte si accende e a volte no, con l'interruttore nella stessa posizione.

  Causa: Un contatto danneggiato nell'interruttore o nella scheda provoca un'alimentazione intermittente.

  Muovi l'interruttore più volte e osserva il led: se lampeggia mentre lo muovi, il guasto è nell'interruttore e non nell'intera scheda.

• 04

  Fallo di controllo generale: la caldaia non riscalda né acqua né riscaldamento, e non ci sono segni visibili di guasto.

  Causa: Questa scheda controlla elettricamente tutto il modello; un guasto interno rende la caldaia completamente inattiva.

  Controlla il differenziale e il fusibile generale dell'installazione prima di sostituire la scheda: un'interruzione esterna può causare lo stesso sintomo.

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Scheda tecnica: scheda elettronica Vaillant 130312

Riferimento di catalogo

130312

Marca

Vaillant

Tipo di pezzo

Schede elettroniche

Unità disponibili

1 pz

Stato

Ricondizionato

Garanzia

1 anno

Spedizione

1–2 giorni lavorativi

Reso

14 giorni

Dati letti sul pezzo e nella documentazione del produttore

Quello che non siamo riusciti a verificare non appare qui.

Collegamento di alimentazione

N L1 L2 / N L, 220-240V

Codice data

38/88

Manuali e documentazione tecnica

Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.

• Manuale Vaillant VCW 180 K XE (PDF)Documento © Vaillant, fornito come riferimento tecnico.
