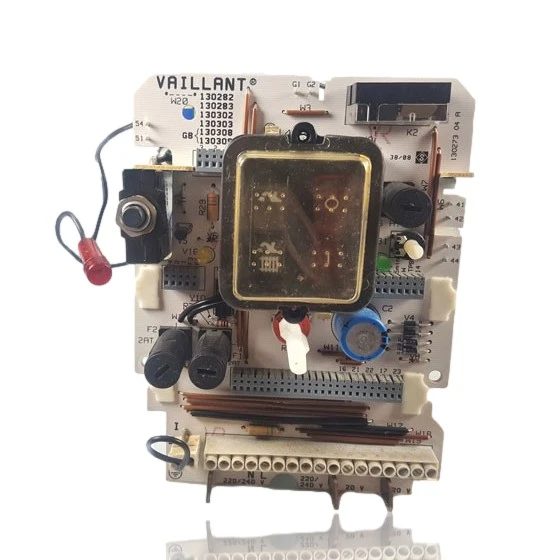

Placa Electrónica De Control Vaillant VCW 180 XE
En las calderas Vaillant de la gama Thermocompact, la placa electrónica de control VCW 180 XE es la encargada de gobernar el encendido, la modulación del quemador, la bomba y las seguridades. Si esta pieza falla, es posible que la caldera no arranque, se bloquee o presente un comportamiento errático. Es compatible con varios modelos, como el VCW 240 XE, VCW 280 XE, VCW 180 K XE, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla en caso de que experimentes estos síntomas.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 130312
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 130312
Placa electrónica con referencia 130312. Nueve compatibilidades contrastadas: VCW 180 XE y VCW 240 XE.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VCW 180 XE | Thermocompact / Tecnoblock VCW XE | Contrastada |
| Vaillant VCW 240 XE | Thermocompact / Tecnoblock VCW XE | Contrastada |
| Vaillant VCW 280 XE | Thermocompact / Tecnoblock VCW XE | Contrastada |
| Vaillant VCW 180 K XE | Thermocompact / Tecnoblock VCW XE | Contrastada |
| Vaillant VCW 182 E | Thermocompact / Tecnoblock VCW E | Contrastada |
| Vaillant VCW 242 E | Thermocompact / Tecnoblock VCW E | Contrastada |
| Vaillant VCW 282 E | Thermocompact / Tecnoblock VCW E | Contrastada |
| Vaillant VCW 185 E | Thermocompact / Tecnoblock VCW E | Contrastada |
| Vaillant VCW 245 E | Thermocompact / Tecnoblock VCW E | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 130312 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 130312; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 130312
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende al accionar el interruptor de la placa.
Causa: El interruptor es parte de la placa y corta o permite la alimentación de toda la electrónica.
Mide la continuidad del interruptor con un multímetro en ambas posiciones antes de considerar la placa como averiada.
- 02
El piloto rojo de la placa no se enciende nunca, ni siquiera al dar tensión.
Causa: Ese piloto indica que la placa recibe alimentación; si no se enciende, la placa no recibe tensión o el piloto está fallando.
Verifica que llega tensión de red a los bornes de entrada de la placa antes de cambiarla.
- 03
La caldera responde de forma errática: a veces enciende y a veces no, con el interruptor en la misma posición.
Causa: Un contacto deteriorado en el interruptor o en la placa provoca que la alimentación llegue de forma intermitente.
Mueve el interruptor varias veces y observa el piloto: si parpadea al moverlo, el fallo está en el interruptor y no en toda la placa.
- 04
Fallo de control general: la caldera no calienta ni agua ni calefacción, y no hay ningún indicio visible de avería.
Causa: Esta placa controla eléctricamente todo el modelo; un fallo interno deja la caldera completamente inactiva.
Revisa el diferencial y el fusible general de la instalación antes de cambiar la placa: un corte externo puede causar el mismo síntoma.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 130312
- Referencia de catálogo
- 130312
- SKU interno Uniclima
- PECTVCW180XE
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Conexionado de alimentación
- N L1 L2 / N L, 220-240V
- Código de fecha
- 38/88
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VCW 180 K XE (PDF)Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 130312
¿Esta placa con referencia 130312 es una placa original Vaillant para la VCW 180 XE?
En mi placa Vaillant no aparece el número 130312, ¿es la pieza que necesito para la VCW 240 XE?
¿Vale esta placa para la Vaillant VCW 282 E?
¿A qué tensión se conecta la placa de la VCW 185 E?
