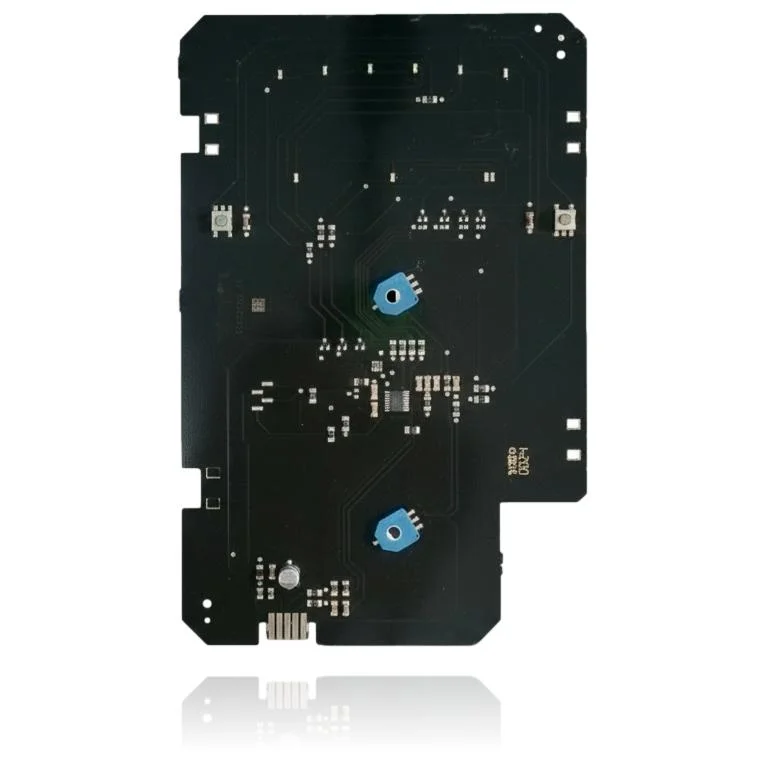

Scheda elettronica display Chaffoteaux Alixia 24 FF Ref. 60001125
Placa Elettronica Display Chaffoteaux Alixia 24 FF Rif. 60001125 è un componente che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, la caldaia può non avviarsi, bloccarsi o comportarsi in modo erratico. Gli utenti possono notare errori come "Errore di comunicazione scheda caldaia - scheda interfaccia utente" o "Errore EEPROM del display". Questa scheda è compatibile con modelli come Alixia 18 FF, Alixia 24 CF e Alixia Simple 24 FF, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla quando si verificano questi problemi di funzionamento.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 60001125
- Garanzia
- 1 anno
Caldaie Chaffoteaux compatibili con il codice 60001125
Scheda elettronica con riferimento 60001125. Sette compatibilità verificate: Alixia 18 FF e Alixia 24 CF.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Chaffoteaux Alixia 18 FF | Chaffoteaux Alixia | Contrastata |
| Chaffoteaux Alixia 24 CF | Chaffoteaux Alixia | Contrastata |
| Chaffoteaux Alixia 24 FF | Chaffoteaux Alixia | Contrastata |
| Chaffoteaux Alixia Simple 18 CF | Chaffoteaux Alixia Simple | Contrastata |
| Chaffoteaux Alixia Simple 18 FF | Chaffoteaux Alixia Simple | Contrastata |
| Chaffoteaux Alixia Simple 24 CF | Chaffoteaux Alixia Simple | Contrastata |
| Chaffoteaux Alixia Simple 24 FF | Chaffoteaux Alixia Simple | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 60001125 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 60001125. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 60001125
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
Lo schermo è spento anche se la caldaia è alimentata.
Causa: La scheda del display non riceve l'alimentazione necessaria dalla scheda principale, quindi non mostra informazioni.
Controlla che il cavo o il connettore che unisce il display con la scheda principale sia ben collegato prima di sostituire il display.
- 02
Non si vedono cifre né icone anche se lo schermo ha la retroilluminazione.
Causa: Il circuito che mostra i caratteri può guastarsi, anche se la retroilluminazione funziona, perché sono parti distinte.
Controlla se il display si illumina all'accensione della caldaia; se c'è luce ma non si vedono i numeri, il problema potrebbe essere in questo componente.
- 03
Il display lampeggia o mostra simboli privi di senso.
Causa: Una scheda elettronica con difetti interni può mostrare caratteri errati in modo intermittente.
Annota se il lampeggiamento coincide con il tocco della carcassa o con le vibrazioni; se è così, controlla i connettori allentati.
- 04
La caldaia continua a scaldare ma il display non risponde alle pressioni.
Causa: La scheda gestisce la comunicazione tra i pulsanti e la scheda principale; se non funziona, i pulsanti non hanno effetto anche se la caldaia è in funzione.
Guarda se la caldaia mantiene il riscaldamento o l'acqua calda con l'ultima configurazione; questo conferma che il guasto è nel display e non nella scheda principale.
Codici di errore Chaffoteaux che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| Errore di comunicazione scheda caldaia - scheda interfaccia utente | Errore di comunicazione tra la scheda principale e la scheda display/interfaccia utente. | La scheda display (60001125) o il suo cablaggio non risponde nel bus di comunicazione; verificare l'alimentazione all'interfaccia (p. es., 5 V/12 V), la continuità del bus/connettori ed escludere problemi testando con un'altra scheda display/cavo. |
| 3 02 | Errore di comunicazione: perdita di comunicazione tra la scheda principale e il pannello di controllo (Alixia S/Simple). | La scheda display (60001125/compatibili) può interrompere la comunicazione (eBUS/UART) o rimanere senza alimentazione; verificare le tensioni nel connettore dell'interfaccia, la continuità del bus e, se necessario, sostituire la scheda display per prova incrociata. |
| 3 01 | Errore EEPROM del display: memoria della scheda del display non leggibile, corrotta o incompatibile (Alixia S/Simple). | La EEPROM integrata nella scheda display è danneggiata oppure è stata montata una chiave/EPROM errata; verificare leggendo la versione HW/SW nei menu di servizio e provare con EEPROM/scheda display corrette di ricambio. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Chaffoteaux 60001125
- Riferimento di catalogo
- 60001125
- SKU interno Uniclima
- PEDA24FF
- Marca
- Chaffoteaux
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 3 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Codice display
- 000342011300 - DISPLAY C&M GAL ENTRY II
- Riferimento scheda
- 480140030860, ECN 82C0763801
- Codice microcontrollore
- 8R2683011800 - SW MICRO 01 00 00LEDC
- Codice centrale
- 30411881 - CENT MTS C&M LED
Domande frequenti: scheda elettronica 60001125
Quale codice è inciso sullo schermo dell'Alixia 24 FF NG?
Questa scheda elettronica è compatibile con la Chaffoteaux Alixia Simple 24 CF (3310304)?
Quando bisogna cambiare il display dell'Alixia 24 FF?
