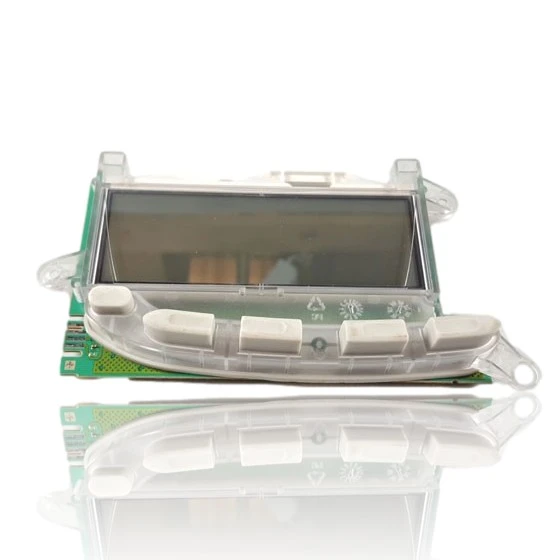

Scheda Elettronica Display Hermann Saunier Duval Themafast NOx F 30 B 1 Rif. 0020124928
Se la tua caldaia non si avvia, si blocca o presenta un comportamento erratico, una diagnosi tecnica deve confermare se hai bisogno della Scheda Elettronica Display Hermann Saunier Duval Themafast NOX F 30 B 1. Questo componente si occupa di gestire l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, puoi vedere sul display i codici di errore F11, F18 o F20. È compatibile con modelli della gamma Hermann Saunier Duval, come il Themafast NOx F30, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla quando si verificano questi problemi di funzionamento.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 0020124928
- Garanzia
- 1 anno
Caldaie Hermann Saunier Duval compatibili con il codice 0020124928
Scheda elettronica con riferimento 0020124928. Una compatibilità comprovata: Duval THEMAFAST NOx F30.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval THEMAFAST NOx F30 | Hermann Saunier Duval | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 0020124928 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020124928. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nella scheda elettronica 0020124928
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
Il display non si accende, anche se la caldaia sembra funzionare.
Causa: Il modulo di display non riceve corrente o non comunica con la scheda principale, per questo non si vede nulla anche se il resto dell'impianto funziona.
Controlla prima che la caldaia abbia corrente e che non sia scattato alcun fusibile nella scheda principale prima di considerare guasta la schermata.
- 02
Lo schermo rimane completamente bianco, senza icone né retroilluminazione.
Causa: Un guasto interno del modulo di display impedisce di generare l'immagine, anche se continua ad arrivare corrente dalla scheda.
Controlla il connettore piatto che unisce il display con la scheda madre: se è inserito male o con qualche pin piegato può simulare un display morto.
- 03
L'apparecchio riscalda normalmente ma non si vedono dati sul pannello di controllo.
Causa: La gestione della combustione e la gestione del display sono circuiti indipendenti, quindi uno può guastarsi senza influenzare l'altro.
Conferma che la caldaia riscalda e fornisce acqua calda normalmente: se è così, il guasto è concentrato nel modulo di display e non nel resto dell'impianto.
Codici di errore Hermann Saunier Duval che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F11 | Errore di connessione con l'interfaccia utente (display). | La scheda elettronica del display non comunica con la scheda principale (MMI/eBUS) o il cablaggio tra le due è danneggiato; verificare l'alimentazione/5 V sul display e la continuità del cablaggio e, se necessario, provare con un display noto funzionante. |
| F18 | Errore della interfacccia utente (display). | Difetto nella scheda elettronica di display (tastiera/schermo) che impedisce la lettura/spedizione di segnali; controllare i connettori e l'alimentazione del display e, se persiste, sostituire la scheda di display. |
| F20 | Incompatibilità di software/codifica tra schede elettroniche. | Dopo aver sostituito la scheda display o la scheda principale senza parametrizzazione, il codice del prodotto/codifica non corrisponde (IRIS/eBUS); verificare e regolare il codice del prodotto secondo il manuale o montare un display compatibile. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Hermann Saunier Duval 0020124928
- Riferimento di catalogo
- 0020124928
- SKU interno Uniclima
- DTNF30B1
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Domande frequenti: scheda elettronica 0020124928
Questo modulo di schermo è compatibile con la Hermann Saunier Duval Themafast NOx F30?
Quando bisogna cambiare questo modulo di display nella Themafast NOx F30?
