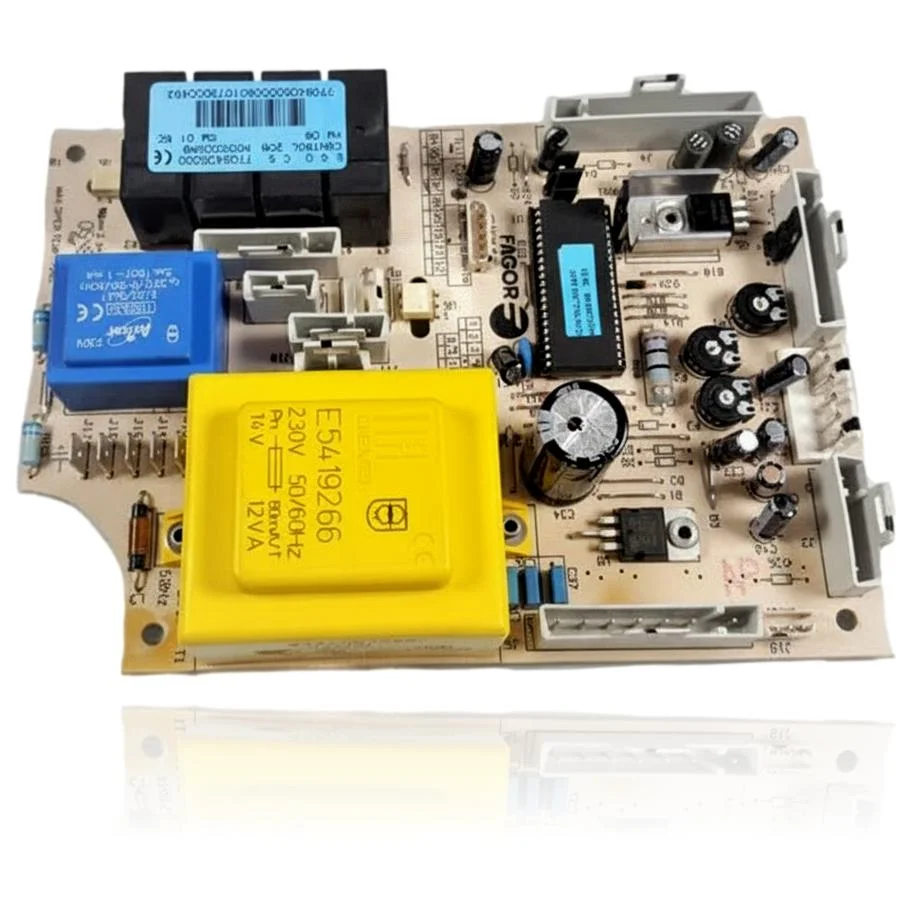

Scheda Elettronica Caldaia Fagor FEB23E
La Scheda Elettronica Caldaia Fagor FEB23E è il componente che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, la caldaia non si avvia, si blocca o presenta un comportamento erratico, potendo mostrare i codici di errore F5 o F10. Questa scheda è compatibile con modelli come FE-24E/1 N, CA24E B, FA23E N e FE27E/1 B, tra gli altri. Deve essere sostituita quando si rilevano questi sintomi o si presentano i codici di errore menzionati.
IVA inclusa
Consultare tramite WhatsAppCaldaie Fagor compatibles con la referencia N03G009M8
Scheda elettronica con riferimento N03G009M8. 12 compatibilità verificate: FE-24E/1 N e FE-24E/1 B.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Fagor FE-24E/1 N | FE24E | Contrastata |
| Fagor FE-24E/1 B | FE24E | Contrastata |
| Fagor FE-24E H/1 N | FE24E | Contrastata |
| Fagor FE24EC/1 B | FE24E | Contrastata |
| Fagor FE24EC/1 N | FE24E | Contrastata |
| Fagor CA24E B | CA24E | Contrastata |
| Fagor CA24E N | CA24E | Contrastata |
| Fagor FA23E B | FA23E | Contrastata |
| Fagor FA23E N | FA23E | Contrastata |
| Fagor FE27E/1 B | FE27E | Contrastata |
| Fagor FE27E/1 N | FE27E | Contrastata |
| Fagor FE27ECN/1 N | FE27E | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento N03G009M8 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo N03G009M8. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica N03G009M8
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia è completamente morta: non ci sono luci, non c'è display, non risponde a nulla.
Causa: Se il trasformatore della scheda non fornisce corrente nel secondario, il resto del circuito di controllo rimane senza alimentazione e non si avvia nulla.
Con un multimetro, verifica se c'è corrente nel secondario del trasformatore prima di sostituire la scheda completa.
- 02
La caldaia ha corrente di rete ma non reagisce all'accensione.
Causa: Il fusibile del primario del trasformatore potrebbe essere bruciato, interrompendo l'alimentazione anche se arriva corrente dalla rete.
Controlla visivamente il fusibile del primario del trasformatore; se è bruciato, è un chiaro indicativo prima di sostituire l'intera scheda.
- 03
Il display lampeggia o si accende in modo intermittente.
Causa: Un'alimentazione instabile nel secondario del trasformatore provoca il riavvio automatico dell'elettronica di controllo.
Controlla che le connessioni del trasformatore alla scheda siano salde e senza ossidazione prima di sostituirla.
- 04
La caldaia smette di rispondere dopo un po' di utilizzo, come se perdesse alimentazione.
Causa: Un trasformatore che si surriscalda e perde rendimento interrompe in modo progressivo la corrente di lavoro della scheda.
Lascia la caldaia in funzione per un po' e controlla se la corrente del secondario diminuisce con l'uso prima di considerare la scheda guasta.
Codici di errore Fagor che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F5 | Guasto della scheda di controllo: avaria interna del circuito elettronico che provoca il blocco della caldaia. | È il codice che la gamma FE-24E mostra quando la stessa scheda elettronica presenta un guasto interno. Verificare dopo aver escluso un'alimentazione corretta e le connessioni: se l'F5 persiste con cablaggio e sonde corrette, la scheda (N03G009M8) è la causa e occorre sostituirla. |
| F10 | Guasto nel controllo o nella chiusura della valvola gas; non si può sbloccare. | Le fonti documentano che l'origine può essere il circuito di controllo (la scheda) O la stessa valvola gas. Verificare misurando il segnale/alimentazione che la scheda invia alla valvola: se la scheda non controlla correttamente la valvola (segnale assente o non corretto con valvola sana), la scheda N03G009M8 è la causa. Causa condivisa, non esclusiva della scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Fagor N03G009M8
- Riferimento di catalogo
- N03G009M8
- Marca
- Fagor
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Trasformatore - codice
- E5419266
- Trasformatore - alimentazione primaria
- 230V 50/60Hz
- Trasformatore - secondario
- 14V 12VA
Dudas frecuentes sobre la scheda elettronica N03G009M8
Questa scheda è compatibile con una Fagor FE27E?
Quale trasformatore è montato sulla scheda della Fagor FEB23E?
Quale guasto risolve la sostituzione di questa scheda in una Fagor FE24EC?
Quanti modelli sono compatibili con la Scheda Elettronica Caldaia Fagor FEB23E?
Quali codici di errore sono documentati per questa scheda?
