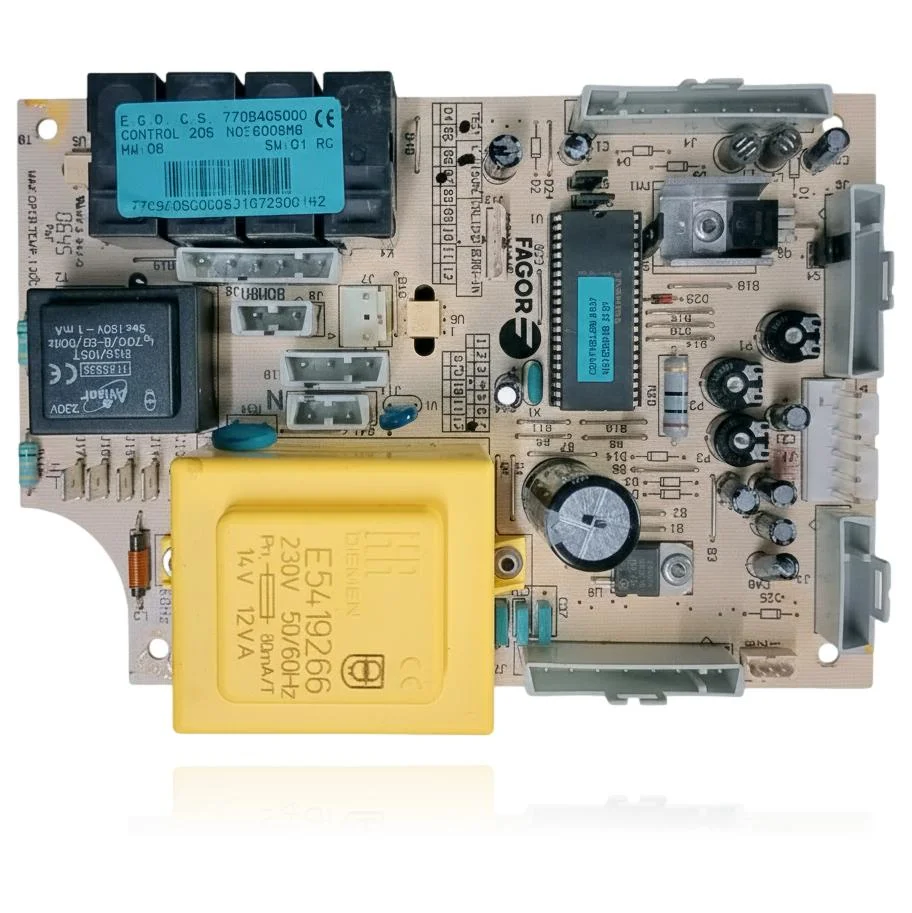

Scheda Elettronica Fagor FE-24E/1 N - Riferimento N03G009M8
La scheda elettronica di controllo della caldaia Fagor FE-24E/1 N gestisce l'accensione, la modulazione del bruciatore, la pompa e le sicurezze del sistema. Quando si guasta, la caldaia può non avviarsi, bloccarsi o mostrare un comportamento erratico. Gli utenti possono notare codici di errore come F5, che indica un guasto della scheda di controllo, o F10, che segnala un problema nel controllo o nella chiusura della valvola gas. Questo pezzo è compatibile con modelli come FE-24E/1 B, FE-24E H/1 N e altri. Deve essere sostituito quando si presentano questi sintomi o codici di errore.
IVA inclusa
Consultare tramite WhatsAppScheda tecnica: Caldaie Fagor compatibili con il codice N03G009M8
Scheda elettronica con riferimento N03G009M8. 12 compatibilità verificate: FE-24E/1 N e FE-24E/1 B.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Fagor FE-24E/1 N | FE24E | Contrastata |
| Fagor FE-24E/1 B | FE24E | Contrastata |
| Fagor FE-24E H/1 N | FE24E | Contrastata |
| Fagor FE24EC/1 B | FE24E | Contrastata |
| Fagor FE24EC/1 N | FE24E | Contrastata |
| Fagor CA24E B | CA24E | Contrastata |
| Fagor CA24E N | CA24E | Contrastata |
| Fagor FA23E B | FA23E | Contrastata |
| Fagor FA23E N | FA23E | Contrastata |
| Fagor FE27E/1 B | FE27E | Contrastata |
| Fagor FE27E/1 N | FE27E | Contrastata |
| Fagor FE27ECN/1 N | FE27E | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento N03G009M8 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo N03G009M8. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica N03G009M8
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
Il display mostra un codice di errore diverso ogni poco tempo, senza che tu riesca a trovare un modello.
Causa: La scheda elabora le letture dei sensori della caldaia e, se la sua elettronica presenta un guasto, può generare errori che non corrispondono a un malfunzionamento reale di quei componenti.
Annota i codici esatti e in quale momento appaiono prima di cambiare la scheda: potrebbe puntare a un sensore specifico.
- 02
Si sentono scatti sulla scheda e la caldaia si accende e si spegne da sola in modo intermittente.
Causa: I relè presenti sulla scheda commutano l'alimentazione della valvola gas e dell'accensione, e se iniziano a guastarsi interrompono l'alimentazione senza preavviso.
Ascolta se il clic coincide con l'interruzione dell'apparecchio: se è così, controlla i relè della scheda prima di sostituirla completamente.
- 03
Cambi la consigna nel comando e la caldaia non risponde, continua a fare quello che vuole.
Causa: La comunicazione tra il comando e la caldaia passa per la scheda, e un guasto nella porta del bus interrompe questo controllo.
Prova a gestire la caldaia dai suoi pulsanti: se lì risponde, il guasto potrebbe essere nel telecomando, non nella scheda.
- 04
L'acqua non mantiene una temperatura stabile, sale e scende anche se non tocchi nulla.
Causa: La scheda regola la modulazione della fiamma, e se questa funzione si degrada la caldaia perde precisione nel controllo.
Scarta prima la cal nel scambiatore o una sonda sporca, che danno lo stesso effetto senza che sia la scheda.
Codici di errore Fagor che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F5 | Guasto della scheda di controllo: avaria interna del circuito elettronico che provoca il blocco della caldaia. | È il codice che la gamma FE-24E mostra quando la stessa scheda elettronica presenta un guasto interno. Verificare dopo aver escluso un'alimentazione corretta e le connessioni: se l'F5 persiste con cablaggio e sonde corrette, la scheda (N03G009M8) è la causa e occorre sostituirla. |
| F10 | Guasto nel controllo o nella chiusura della valvola gas; non si può sbloccare. | Le fonti documentano che l'origine può essere il circuito di controllo (la scheda) O la stessa valvola gas. Verificare misurando il segnale/alimentazione che la scheda invia alla valvola: se la scheda non controlla correttamente la valvola (segnale assente o non corretto con valvola sana), la scheda N03G009M8 è la causa. Causa condivisa, non esclusiva della scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Fagor N03G009M8
- Riferimento di catalogo
- N03G009M8
- Marca
- Fagor
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 4 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Tensione relè
- 230V 50/60Hz
- Potenza/consumo relè
- 14V 12VA, fusibile 80mA/T
- Codice relè
- E5419266
- Riferimento scheda (Fagor)
- N03G009M8, si applica a Fagor CE-24E N / FE-24E N
Domande frequenti: scheda elettronica N03G009M8
Questa scheda N03G009M8 è compatibile con la Fagor FE-24E/1 N?
Che cos'è il blocco E5419266 che porta la scheda N03G009M8?
La riferimento N03G009M8 è di Fagor o del blocco relè E.G.O.?
Quando bisogna sostituire la scheda N03G009M8 di Fagor?
Quanti modelli sono compatibili con la scheda N03G009M8?
Dove posso trovare ulteriori informazioni sulla scheda N03G009M8?
