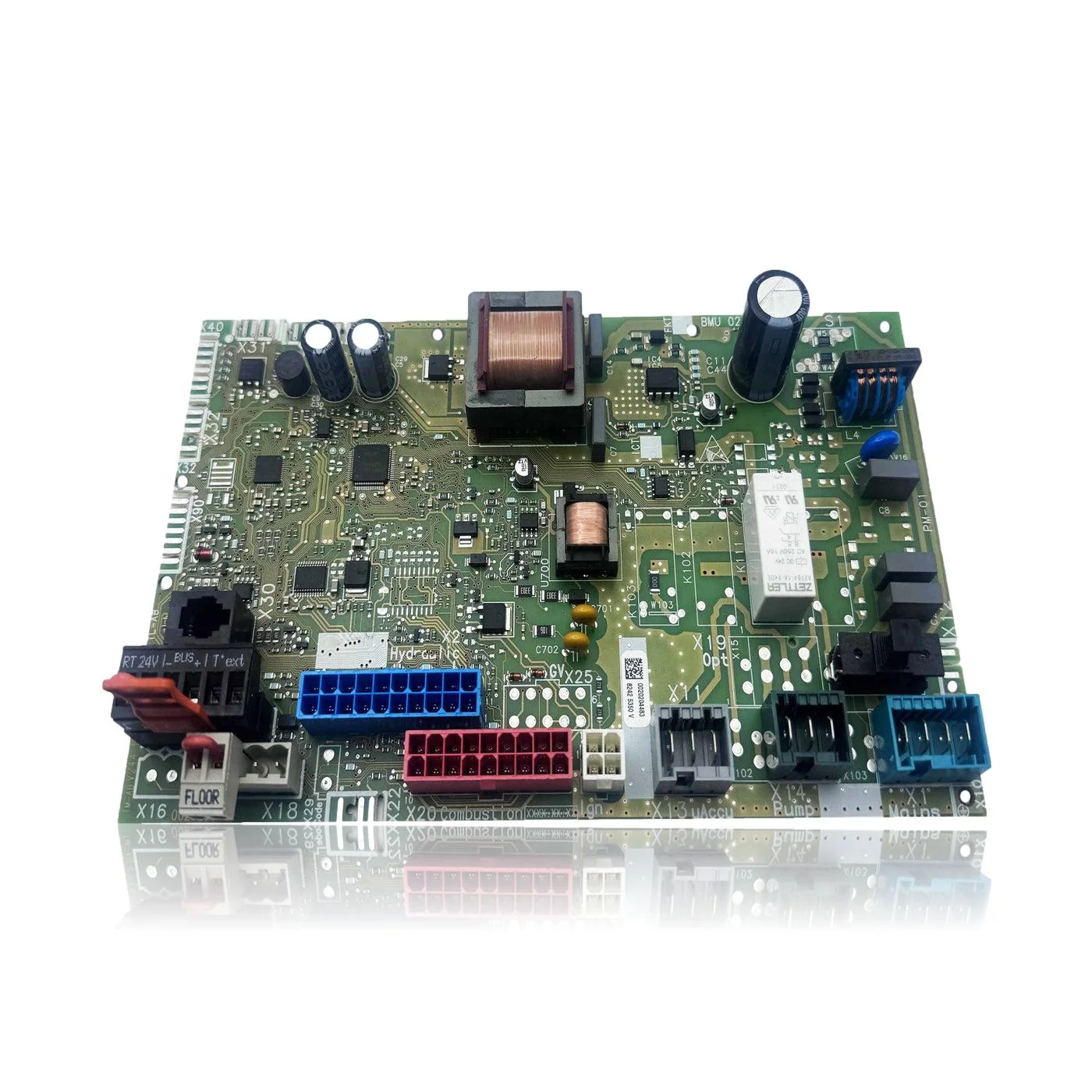

Scheda Elettronica Hermann Saunier Duval Isomax Condens F35 B-2 Riferimento 0020255376
Scheda Elettronica Hermann Saunier Duval Isomax Condens F35 B-2 Riferimento 0020255376, è il componente che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, la caldaia può non avviarsi, bloccarsi o presentare un funzionamento erratico. Questo pezzo è compatibile con modelli come Isomax Condens F35 B/2 e Isofast 21 Condens F35 B1, tra gli altri. Si consiglia di sostituirlo al rilevamento di problemi di funzionamento o qualsiasi guasto legato all'elettronica, come i codici F.63, F.64, F.65, F.67 o F.70.
IVA inclusa
Consultare tramite WhatsAppCaldaie Saunier Duval compatibles con la referencia 0020255376
Scheda elettronica con riferimento 0020255376. Due compatibilità verificate: Isomax Condens F35 B/2 e Isofast 21 Condens F35 B1.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Isomax Condens F35 B/2 | Isomax Condens | Contrastata |
| Hermann Saunier Duval Isofast 21 Condens F35 B1 | Isofast Condens | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 0020255376 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020255376. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 0020255376
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non risponde a nulla: né display, né spie, né telecomando.
Causa: La scheda gestisce tutta l'elettronica dell'apparecchio, e un guasto in essa può rendere la caldaia totalmente inoperativa.
Controlla che la caldaia abbia alimentazione reale (fusibile generale, magnetotermico, cavo di rete) prima di dichiarare la scheda guasta.
- 02
Sul display appare un codice di errore che non può essere resettato, o ritorna appena si riarmano.
Causa: La scheda interpreta i segnali delle sonde e dei componenti; se il guasto è in essa, l'errore persiste anche se il resto del sistema è a posto.
Annota il codice esatto e verifica se corrisponde a un guasto della scheda o di un componente specifico (sonda, pressostato, valvola) prima di cambiarla.
- 03
Il telecomando o il pannello non rispondono ai cambiamenti di temperatura.
Causa: La comunicazione tra il comando e la centralina passa per la scheda, e un guasto lì impedisce che gli ordini arrivino al bruciatore.
Prova a regolare direttamente dal pannello della caldaia, senza il telecomando, per isolare se il problema è nella scheda o nel telecomando.
- 04
La caldaia funziona ma in modo erratico: si ferma da sola, cambia modalità o perde la programmazione.
Causa: I componenti della scheda (relè, condensatori) possono degradarsi e causare guasti intermittenti invece di un guasto totale.
Controlla se il comportamento erratico coincide con interruzioni di corrente o umidità nella zona, prima di sostituire la scheda completa.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.63 | Errore EEPROM | Errore nella memoria EEPROM integrata nella scheda principale (PCB). Verificare le tensioni di alimentazione e, se i NTC e il cablaggio sono corretti, la scheda risulta responsabile e deve essere sostituita. |
| F.64 | Errore nella scheda elettronica / NTC | Se le sonde NTC di mandata/ritorno e il loro cablaggio misurano correttamente, l'errore è dovuto al circuito di lettura NTC della scheda (ingresso analogico/5 V). Confermare misurando le NTC ai morsetti della scheda; se la lettura è corretta e l'errore persiste, la scheda è difettosa. |
| F.65 | Guasto: t.ª della scheda elettronica | La scheda elettronica raggiunge una temperatura eccessiva (condizione termica o guasto interno). Controllare ventilazione/posizione e, se le condizioni sono corrette e persiste, sostituire la scheda elettronica. |
| F.67 | Errore: elettronica/fiamma | La scheda non interpreta un segnale di ionizzazione plausibile. Dopo aver verificato l'elettrodo, il cavo e la messa a terra, se la corrente di ionizzazione è corretta e l'errore persiste, il difetto è nel circuito di fiamma della scheda elettronica. |
| F.70 | Codice prodotto non valido (DSN) | Dopo aver sostituito il display e/o scheda senza ricodificare, o con resistenza di codifica errata, la scheda elettronica resta con DSN non valido. Verificare/correggere la codifica del prodotto secondo il manuale di installazione (regolazione DSN) e, se non accetta, la scheda elettronica non è adeguata o è difettosa. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Saunier Duval 0020255376
- Riferimento di catalogo
- 0020255376
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Nome interno della scheda (serigrafia)
- BMU 02 / PM-01
- Codice sull'etichetta bianca della scheda
- 0020204483
- Relè K111
- ZETTLER, 250V~10A / bobina 24V DC (fabbricante del relè, non della scheda)
