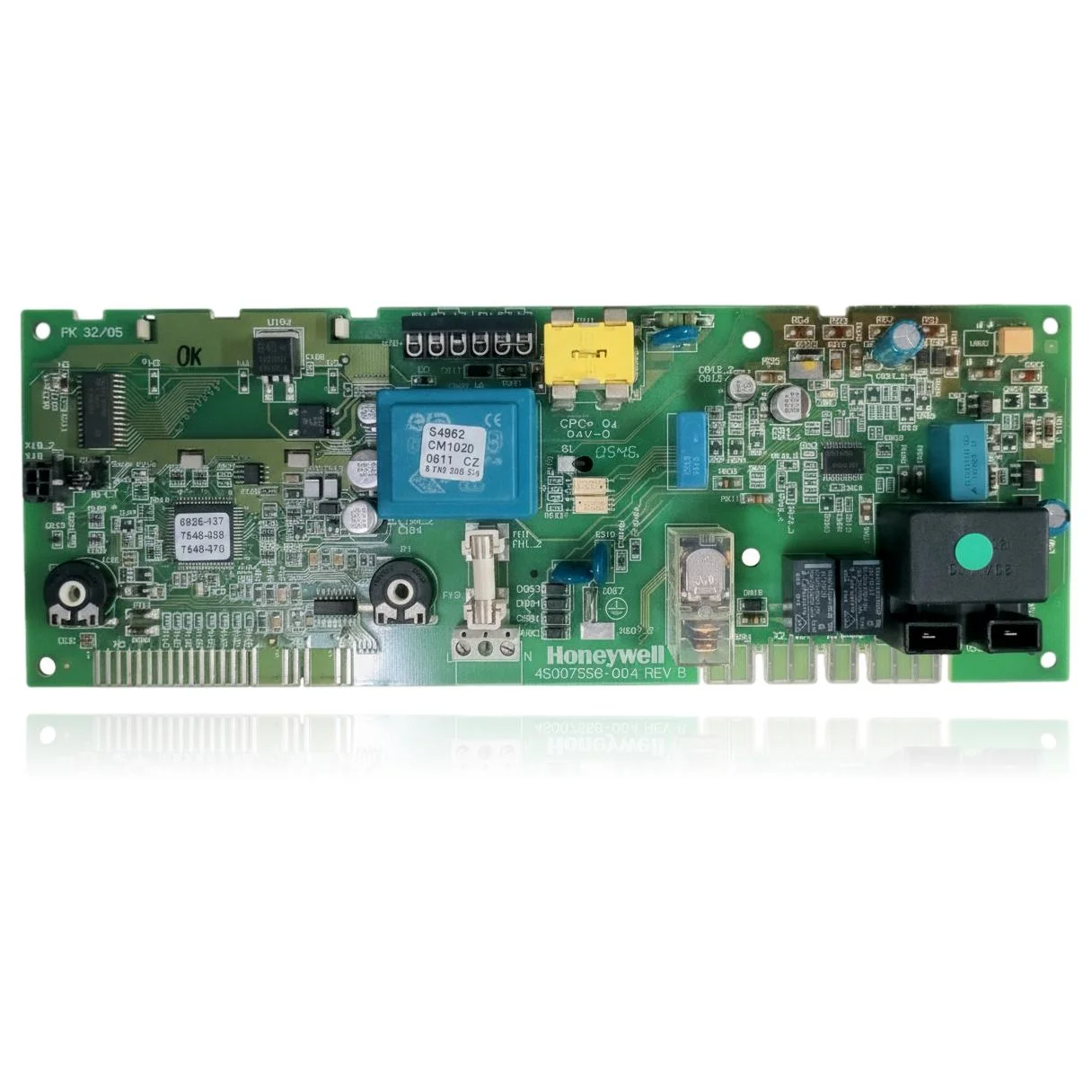

Scheda Elettronica Honeywell 45007556-004 REV B Per Caldaia ZW 24 AE 23
Scheda elettronica di controllo Honeywell, codice 45007556-004 REV B, valida per i modelli di caldaia indicati (ZW20 KD23, ZW24 AE23/AE31, ZW24 K31, ZW24 KE23/KE31 e ZW24-2E DV AE23/AE31). La serigrafia include anche il codice S4962 CM1020 0611 CZ del trasformatore. È l'elemento che gestisce il funzionamento della caldaia; deve essere controllato quando questo controllo fallisce. La sostituzione richiede una diagnosi tecnica.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 8708300244
- Garanzia
- 1 anno
Caldaie Junkers Bosch compatibili con il riferimento 8708300244
Scheda elettronica con riferimento 8708300244. Sette compatibilità verificate: ZW 24 AE 23 e ZW 24 AE 23 S2805.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers ZW 24 AE 23 | Ceraclass Midi | Contrastata |
| Junkers ZW 24 AE 23 S2805 | Ceraclass Midi | Contrastata |
| Junkers ZW 24 AE 31 S2805 | Ceraclass Midi | Contrastata |
| Junkers ZW 24 KE 23 S2895 | Ceraclass Midi | Contrastata |
| Junkers ZW 24 KE 31 S2895 | Ceraclass Midi | Contrastata |
| Junkers ZW 24-2E DV AE 23 S2 | Ceraclass Midi | Contrastata |
| Junkers ZW 24-2E DV AE 31 S2 | Ceraclass Midi | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 8708300244 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 8708300244. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 8708300244
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende né risponde al comando.
Causa: La scheda elettronica gestisce il funzionamento dell'apparecchio; se non funziona, la caldaia non risponde.
Controlla se arriva corrente alla caldaia e se il differenziale dell'abitazione è scattato prima di pensare che la scheda elettronica sia guasta.
- 02
La caldaia si blocca senza motivo apparente, in modo ripetuto.
Causa: Un guasto nei componenti di controllo della scheda può causare blocchi di sicurezza, anche se tutto il resto funziona bene.
Escludi problemi di pressione dell'acqua, tiraggio fumi e fornitura di gas; se il blocco si ripete senza cause visibili, sospetta della scheda.
- 03
La caldaia perde alimentazione o si riavvia da sola in modo intermittente.
Causa: La scheda include il trasformatore che alimenta il circuito di controllo; un guasto può causare interruzioni di corrente interne.
Controlla che le connessioni e i morsetti di alimentazione della scheda siano ben serrati prima di sostituirla; un contatto difettoso può causare lo stesso problema.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F0 | Errore interno nella scheda elettronica (modulo di controllo) della caldaia. | È l'unico codice che la documentazione tecnica della Ceraclass Midi attribuisce direttamente a un guasto interno del modulo elettronico (questo stesso componente). Verifica: controllare le connessioni e il cablaggio della scheda; se persiste dopo aver escluso il cablaggio, la scheda è difettosa e si procede alla sua sostituzione. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Junkers 8708300244
- Riferimento di catalogo
- 8708300244
- SKU interno Uniclima
- PECJCM24X
- Marca
- Junkers
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 13 unità
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Produttore della scheda
- Honeywell
- Codice della scheda
- 45007556-004 REV B
- Codice del trasformatore
- S4962 CM1020 0611 CZ
Domande frequenti: scheda elettronica 8708300244
È compatibile la scheda elettronica Honeywell 45007556-004 REV B con la caldaia ZW 24 AE 23?
Quali modelli di caldaie sono compatibili con la scheda Honeywell 45007556-004 REV B?
Come posso verificare che la mia scheda è il riferimento 45007556-004 REV B?
Qual è il codice di errore documentato per questa scheda?
Dove posso trovare il riferimento della scheda di cui ho bisogno per la mia caldaia?
È compatibile la scheda con la caldaia ZW 24-2E DV AE 31?
