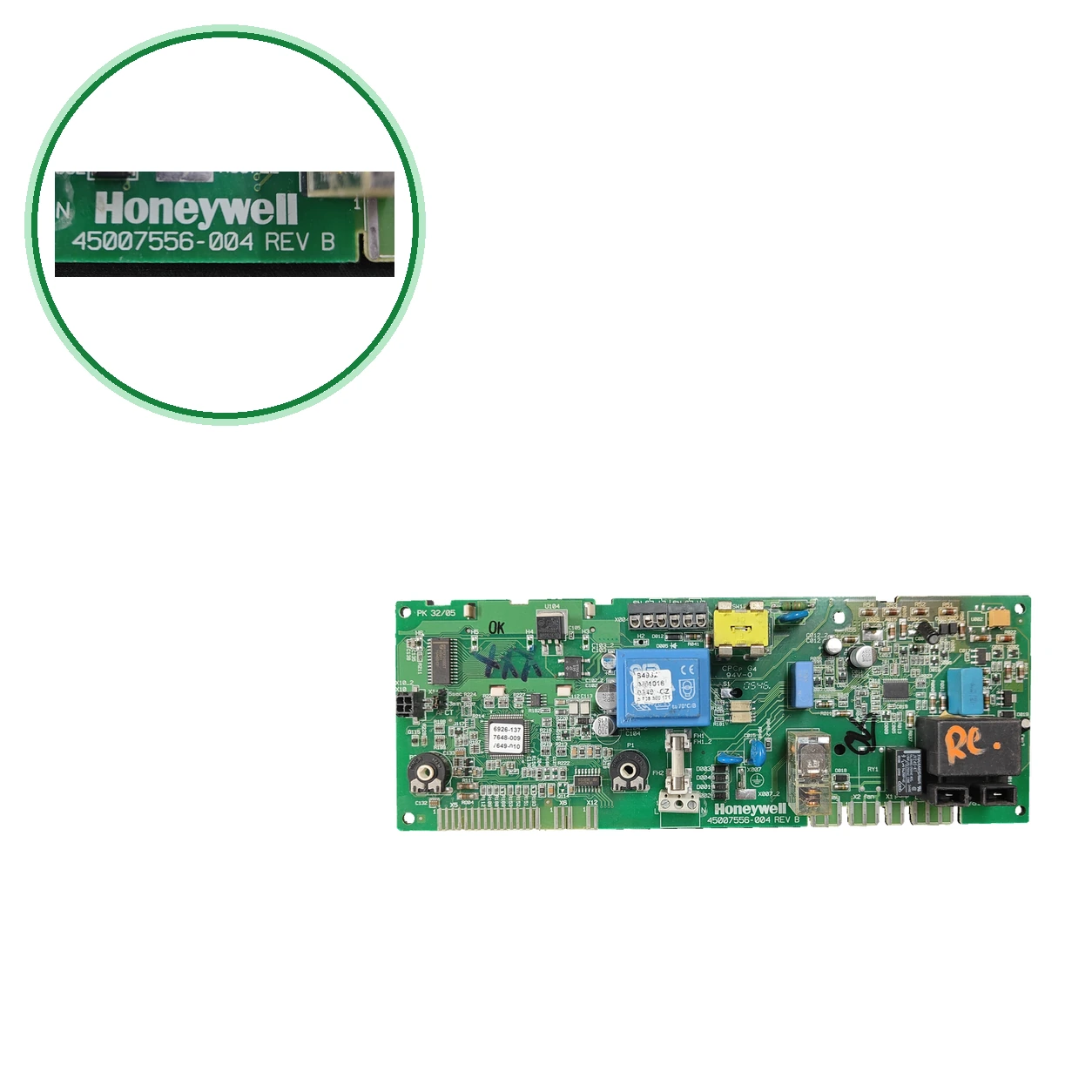

Placa Electrónica Honeywell 45007556-004 REV B Para Junkers ZW24 KE 23
Aplicación a la variante exacta pendiente de confirmar. Placa de control de la caldera. En su serigrafía hay conectores para el ventilador (X2 fan) y la bomba (X1 pump). Lleva el optoacoplador TCLT1003, un componente .
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PECJCM24X
- Garantía
- 1 año
IVA incluido AGOTADO
Calderas Honeywell compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 3 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Honeywell Junkers Ceraclass ZW24 AE23 | Honeywell | Sin confirmar |
|---|---|---|
| Honeywell Junkers ZW24 EA23 | Honeywell | Sin confirmar |
| Honeywell Junkers ZW24 KE 23 | Honeywell | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en la placa el código marcado 45007556-004 REV B (Honeywell). Comprueba el sufijo -004 y la letra B final.
- Mira el optoacoplador: debe poner TCLT1003 y, asociado, V544W. Comprueba también los conectores X1 (pump) y X2 (fan) y los bornes L y N.
- No la confundas con la 45007556-005 REV B ni con las referencias Junkers 8708300244 u 8 708 300 210 0: sin confirmación adicional las une con el -004.
- Mira la placa de características de tu caldera: la registrada es la Junkers ZW24 KE 23.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y se bloquea con EA.
Causa: Sin gas, electrodo sucio o mala ionización.
Comprobar el gas y rearmar una vez. Si vuelve, que lo revise un técnico.
- 02
La caldera detecta llama con el quemador apagado y se bloquea (F7).
Causa: Humedad en la caja de electrónica, o electrodo o electrónica defectuosos.
Cerrar el gas y que lo revise un técnico; no insistir con rearmes.
- 03
La caldera intenta encender y se bloquea; no detecta la llama.
Causa: No hay corriente de ionización: falta de gas, electrodo de ionización o cable defectuoso.
Comprueba que la llave de gas está abierta. Si el gas llega bien, que lo revise un técnico.
- 04
La caldera se bloquea con F0 y no funciona.
Causa: Error interno en la placa electrónica.
Comprueba las conexiones y el cableado antes de cambiar la placa. Que lo revise un técnico.
Códigos de error Honeywell que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| EA | No se detecta llama en el encendido y la caldera se bloquea. | Rearmar una vez. Si vuelve, comprobar el gas; si persiste, apunta al electrodo de ionización o a la placa: que lo revise un técnico. |
| E9 | Sobrecalentamiento: se activa el limitador de temperatura y la caldera para. | Dejar enfriar y comprobar las llaves de radiadores, el aire y la circulación. Si persiste, apunta a la bomba, al intercambiador o a la sonda: que lo revise un técnico. |
| F7 | La caldera detecta llama con el quemador apagado. | Cerrar el gas y que lo revise un técnico: puede ser la humedad en la caja de electrónica, el electrodo o la placa. |
| A7 | Sonda de agua caliente sanitaria averiada. | Comprobar la sonda y su cable; si están bien, apunta a la placa: que lo revise un técnico. |
| B1 | Conector de codificación no reconocido. | Comprobar el conector de codificación de la placa; si no encaja o está dañado, que lo revise un técnico. |
| F0 | Error interno en la placa electrónica. | Comprueba antes las conexiones eléctricas y el cableado. Si el error sigue, la solución es sustituir la placa; que lo revise un técnico. |
| E2 | Sensor NTC de primario o sonda de ida de calefacción defectuoso. | Comprueba el sensor NTC y sus conexiones. Que lo revise un técnico. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Honeywell
- SKU interno Uniclima
- PECJCM24X
- Marca
- Honeywell
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Inventario — Marcaje PCB
- 94V-0
- Inventario — Bornes serigrafiados
- L, N
- Inventario — Conectores serigrafiados
- X2 fan, X1 pump
- Inventario — Subcomponentes optoacopladores
- TCLT1003; marcado asociado V544W
- Inventario — Portafusibles/posiciones
- FH1, FH1_2, FH2
- Inventario — Aplicación indicada en inventario
- ZW24 KE 23
- Optoacoplador TCLT1003 (datos del componente, no de la placa) — Aislamiento (RMS)
- 5000 VRMS ·, ficha TCLT100x
- Optoacoplador TCLT1003 (datos del componente, no de la placa) — Tensión colector-emisor VCEO
- 70 V ·, ficha TCLT100x
- Optoacoplador TCLT1003 (datos del componente, no de la placa) — Corriente de colector IC
- 50 mA ·, ficha TCLT100x
- Optoacoplador TCLT1003 (datos del componente, no de la placa) — Corriente directa IF
- 60 mA ·, ficha TCLT100x
- Optoacoplador TCLT1003 (datos del componente, no de la placa) — CTR del TCLT1003
- 100 - 200 % ·, ficha TCLT100x
- Optoacoplador TCLT1003 (datos del componente, no de la placa) — Encapsulado
- SOP-4L ·, ficha TCLT100x
- Identificación — Código marcado
- 45007556-004 REV B
- Identificación — Código marcado
- TCLT1003 V544W
- Datos del inventario — Marcaje PCB
- 94V-0
- Datos del inventario — Bornes serigrafiados
- L, N
- Datos del inventario — Conectores serigrafiados
- X2 fan, X1 pump
- Datos del inventario — Subcomponentes optoacopladores
- TCLT1003; marcado asociado V544W
- Datos del inventario — Portafusibles/posiciones
- FH1, FH1_2, FH2
- Datos del inventario — Aplicación indicada en inventario
- ZW24 KE 23
- Marcados adicionales
- Marcajes: 45007556-004; REV B; PCB 94V-0; bornes L/N; conectores X2 fan y X1 pump; optoacopladores TCLT1003; código asociado V544W; posiciones de portafusibles FH1, FH1_2 y FH2.
- Aplicaciones pendientes de comprobar
- ZW24 KE 23 — compatibilidad anotada; pendiente de confirmar por variante.
Antes de comprar
- Por confirmar: Junkers Ceraclass ZW24 AE23 —: con el 45007556-004 REV B. con la placa 8708300244 o 87083002440 . Sin confirmar: el 45007556-004 con la ZW24 KE 23.
- Por confirmar: Junkers ZW24 EA23 — 1 origen: otro con el 45007556-004 REV 6, escrita así. Sin confirmar: el 45007556-004 con la ZW24 KE 23.
- No confundir: 45007556-005 REV B — Placa Honeywell para Junkers Ceraclass que muestran junto a la referencia Junkers 8708300244 — Otro sufijo (-005): sin confirmación adicional leída la une con el -004. No las des por equivalentes.
- No confundir: 8708300244 — Placa Junkers que para la ZW24KE23 (también 87083002440 y el antiguo 8708300210) — sin confirmación adicional la une con el 45007556-004: compara el código marcado antes de pedir.
- No confundir: 8 708 300 210 0 — Código oficial de la placa (Leiterplatte, pos. 5) en la lista de recambios Bosch de la familia ZW 24-2 DH KE — La lista no cita el 45007556-004: no la des por la misma pieza.
- de segunda mano escribe «REV 6» y otro «REV B»; la etiqueta de esta pieza dice REV B. Compara la letra final.
- La ZW24 KE 23 la confirma. Fuera, solo un origen externo une el 45007556-004 con una caldera Junkers; confirma el optoacoplador TCLT1003.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZW24 KE 23.
Dudas frecuentes sobre la placa electrónica
¿Cómo reconozco la placa Honeywell 45007556-004 REV B?
Por el código marcado en la placa: 45007556-004 REV B. Comprueba también el optoacoplador TCLT1003 con el marcado V544W, los conectores X1 (pump) y X2 (fan) y las tres posiciones de fusible FH1, FH1_2 y FH2. de segunda mano de la 45007556-004 escribe REV 6 y otro REV B: compara la letra de revisión.
¿Sirve para mi Junkers ZW24 KE 23?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Sí. registrada: para la Junkers ZW24 KE 23. Además, de (un solo origen) la ofrece también para la Junkers Ceraclass ZW24 AE23, y otro de ese mismo origen para la ZW24 EA23. No las damos por registradas ni por equivalentes a la ZW24 KE 23.
¿Sirve para la Junkers ZW24 AE23 u otra Junkers?
La compatibilidad de esta variante está pendiente de confirmar. No podemos darte un sí sin comprobarlo. externo la ofrece para la ZW24 AE23 y la ZW24 EA23, y dan para la AE23 la placa 8708300244 o 87083002440 sin citar el 45007556-004. Compara el código marcado o envíanos desde Contacto una foto de la etiqueta y de la placa de características de la caldera.
¿Qué diferencia hay entre la 45007556-004 y la 45007556-005?
Es el sufijo del código Honeywell. muestran placas Junkers Ceraclass con 45007556-005 REV B y la referencia Junkers 8708300244, pero sin confirmación adicional leída las une con la -004. No las des por equivalentes: compara el sufijo.
¿Qué son las referencias 8708300244 y 8 708 300 210 0 que veo para mi ZW24 KE 23?
Son referencias Junkers/Bosch., y dan la 8708300244 (o 87083002440) para la ZW24KE23; la 8 708 300 210 0 aparece como placa (posición 5) en la lista Bosch de la familia ZW 24-2 DH KE, que no nombra el sufijo 23. Ninguna cita el 45007556-004: no las damos por la misma pieza. avisa de que la suya es solo para FD 310 o menor (2013/10) y pide la 87387058280 con FD 311 o mayor: mira el FD de tu caldera.
¿Qué son TCLT1003 y V544W?
TCLT1003 es el optoacoplador de la placa y V544W su marcado asociado. lo describe como un optoacoplador de salida a fototransistor (serie TCLT100x, SOP-4L) con aislamiento de 5000 VRMS y CTR del 100 al 200 %. Son datos del componente, no de la placa; sirven para reconocerla al compararla.
¿Quién debe montar esta placa?
Un técnico cualificado. La placa se conecta a la red eléctrica (bornes L y N en su serigrafía) y controla una caldera de gas. Antes de cambiarla, revisa los fusibles FH1, FH1_2 y FH2.
