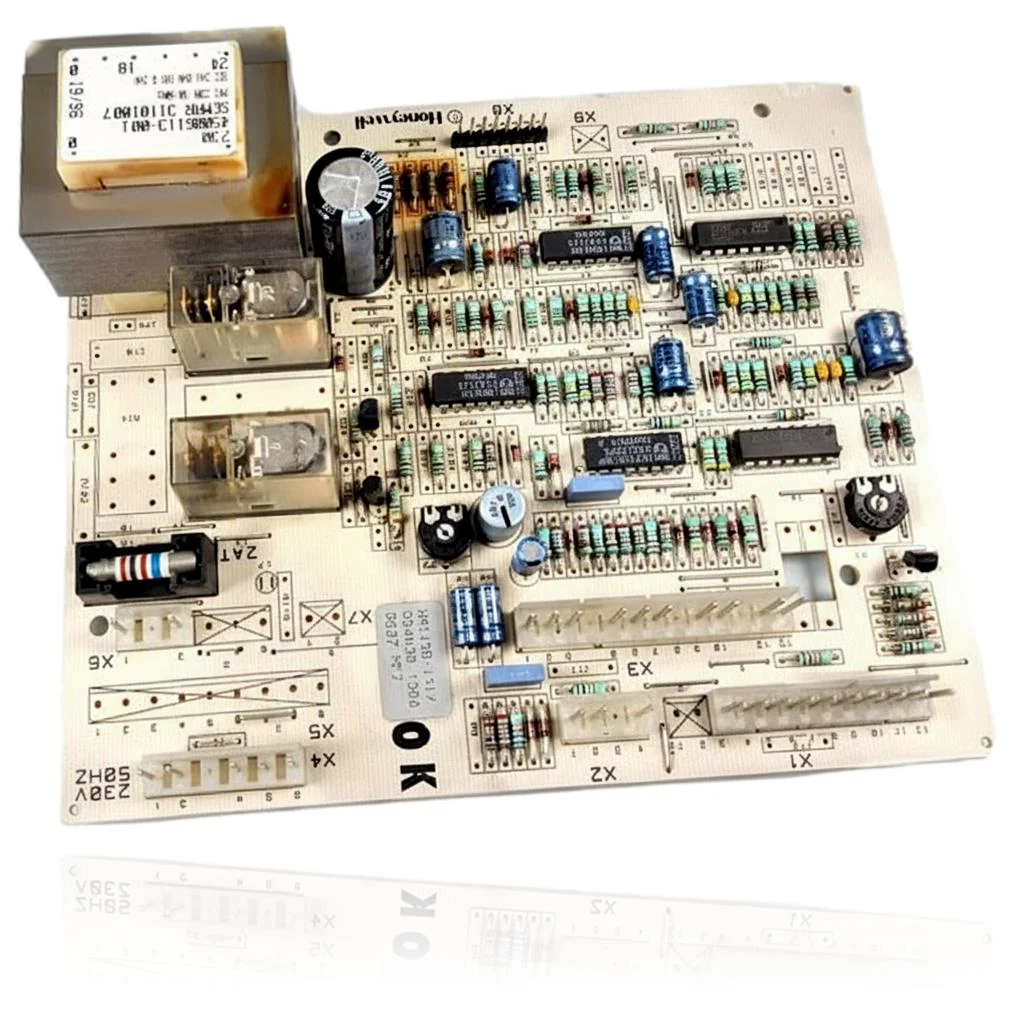

Scheda elettronica Honeywell per caldaie MF-20
Se la tua caldaia non si avvia, si blocca o presenta un funzionamento erratico, una diagnosi tecnica deve confermare se hai bisogno della Scheda Elettronica Honeywell per Caldaie MF-20, riferimento S1047000. Questo componente controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. La mancanza di risposta della caldaia può essere un segno chiaro di guasto in questa scheda. È compatibile con i modelli MF-20, comprese varianti come C, CE GLP ed E NAT, tra le altre. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla in caso di guasto per ripristinare il funzionamento della caldaia.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- SKU interno
- PEFMF20CEE
- Garanzia
- 1 anno
Caldaie Fagor compatibili
Scheda elettronica. Nove compatibilità verificate: C e CE GPL.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Fagor C | MF-20 | Contrastata |
| Fagor CE GPL | MF-20 | Contrastata |
| Fagor CE N | MF-20 | Contrastata |
| Fagor E GPL | MF-20 | Contrastata |
| Fagor E NAT | MF-20 | Contrastata |
| Fagor ECE GLP | MF-20 | Contrastata |
| Fagor ECE N | MF-20 | Contrastata |
| Fagor GPL | MF-20 | Contrastata |
| Fagor N | MF-20 | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo —. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non dà alcun segno di vita: né luci, né display, né tentativo di avvio.
Causa: La scheda non sta fornendo alimentazione al resto della caldaia, quindi nient'altro può funzionare.
Controlla prima il fusibile della scheda stessa (è contrassegnato 2AT) prima di considerarla guasta.
- 02
Il bruciatore tenta l'accensione e la caldaia si spegne dopo pochi secondi.
Causa: La scheda riceve un segnale anomalo da un altro componente e interrompe il ciclo per sicurezza.
Controlla che i connettori X1 a X8 siano ben inseriti e privi di corrosione prima di sostituire la scheda.
- 03
Il termostato o il comando non riesce ad avviare la caldaia anche se richiede riscaldamento.
Causa: Un guasto interno nel microprocessore della scheda impedisce di elaborare l'ordine di accensione.
Scollega la caldaia dalla rete 230V per un paio di minuti e poi ridai tensione per escludere un blocco temporaneo.
- 04
Appare un codice di errore sul display che non si cancella quando si resetta la caldaia.
Causa: La scheda mantiene il blocco perché continua a rilevare la stessa anomalia nel circuito che monitora.
Annota il codice esatto e verifica prima il componente a cui si riferisce prima di attribuire la responsabilità alla scheda elettronica.
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Fagor
- SKU interno Uniclima
- PEFMF20CEE
- Marca
- Fagor
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Produttore
- Honeywell
- Tensione
- 230V
- Frequenza
- 50Hz
- Fusibile (marcatura accanto al portafusibili)
- 2AT
Domande frequenti sulla scheda elettronica
Questa scheda Honeywell è compatibile con le nove versioni della MF-20 (C, CE GLP, CE N, E GLP, E NAT, ECE GLP, ECE N, GLP e N)?
La scheda della MF-20 è prodotta da Honeywell anche se il catalogo la vende per caldaie Fagor?
A quale tensione lavora la scheda della MF-20?
Quanti connettori ha la scheda della MF-20?
