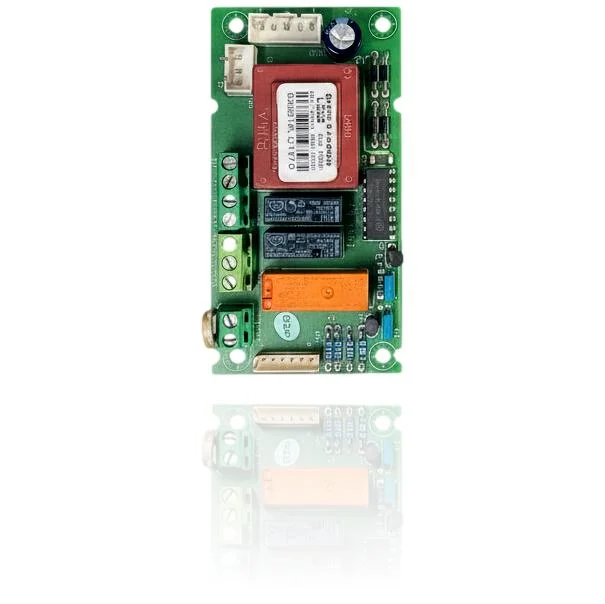

Scheda elettronica Immergas Eolo Maior 24 RW VID Ref. 101932
Quando apri il rubinetto dell'acqua calda o accendi il riscaldamento, la Scheda Elettronica Immergas Eolo Maior 24 RW VID si occupa di gestire l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Se questo componente presenta un guasto, noterai che la caldaia non si avvia, si blocca o mostra un comportamento erratico, potendo visualizzare i codici di errore 04 o 15. Questa scheda è compatibile con la gamma Eolo, specificamente con il modello Maior 24 kW, tra gli altri. È consigliabile sostituirla quando osservi questi sintomi di malfunzionamento.
IVA inclusa
Consultare tramite WhatsAppCaldaie Immergas compatibles con la referencia 101932
Scheda elettronica con riferimento 101932. Una compatibilità comprovata: Maior 24 kW.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Immergas Maior 24 kW | Eolo | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 101932 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 101932. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 101932
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non risponde a nessun pulsante del pannello né a un comando esterno.
Causa: Se il microcontrollore della scheda fallisce, il pannello locale e un comando esterno non possono comunicare con essa.
Guarda prima se il pannello si accende e mostra qualcosa, per distinguere un guasto del pannello da un guasto della scheda.
- 02
Salta lo stesso codice di errore proprio al ripristinare, una e un'altra volta.
Causa: La scheda centralizza la logica di sicurezza e ripete il blocco se continua a rilevare la stessa condizione di guasto.
Identifica il codice esatto e scarta prima il sensore o componente specifico a cui fa riferimento quell'errore.
- 03
La caldaia è completamente spenta, senza alcun spia accesa.
Causa: Senza la scheda che fornisce servizio, nessun altro elemento della caldaia riceve alimentazione né ordine.
Controlla il fusibile della scheda e verifica che arrivi tensione di rete prima di sostituirla.
- 04
Si accende ma funziona sempre a potenza massima o minima, senza modulare.
Causa: La scheda regola il segnale di modulazione verso la valvola gas; un guasto in quella uscita lascia il componente senza controllo fine.
Osserva se il comportamento è costante sia in ACS che nel riscaldamento, questo aiuta a restringere se l'origine è la scheda o la valvola.
Codici di errore Immergas che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| 04 | Anomalia scheda elettronica caldaia generica | La scheda elettronica rileva un guasto interno o incoerenze nei circuiti che gestisce e blocca la caldaia; per verificare, controlla prima il termostato di sicurezza e il pressostato fumi e il suo cablaggio; se tutto è corretto, la documentazione stessa indica di sostituire la P.C.B. e verificare la qualità dell'alimentazione. |
| 15 | Errore di configurazione | La scheda è mal configurata o non riconosce il tipo di caldaia a causa del cablaggio/parametrizzazione; verifica i cavi/jumper di riconoscimento (per esempio, pressostato fumi). Se persiste dopo le verifiche, l'istruzione di fabbrica è sostituire la scheda elettronica. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Immergas 101932
- Riferimento di catalogo
- 101932
- Marca
- Immergas
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Modello del componente montato (relè/modulo)
- LC22
- Tensione/frequenza del componente
- 230V/50Hz
- Codice del produttore del componente
- 1.010321
- Bertelli & Partners è il produttore del componente LC22 montato sulla scheda; non è stabilito che sia il produttore della scheda completa.
