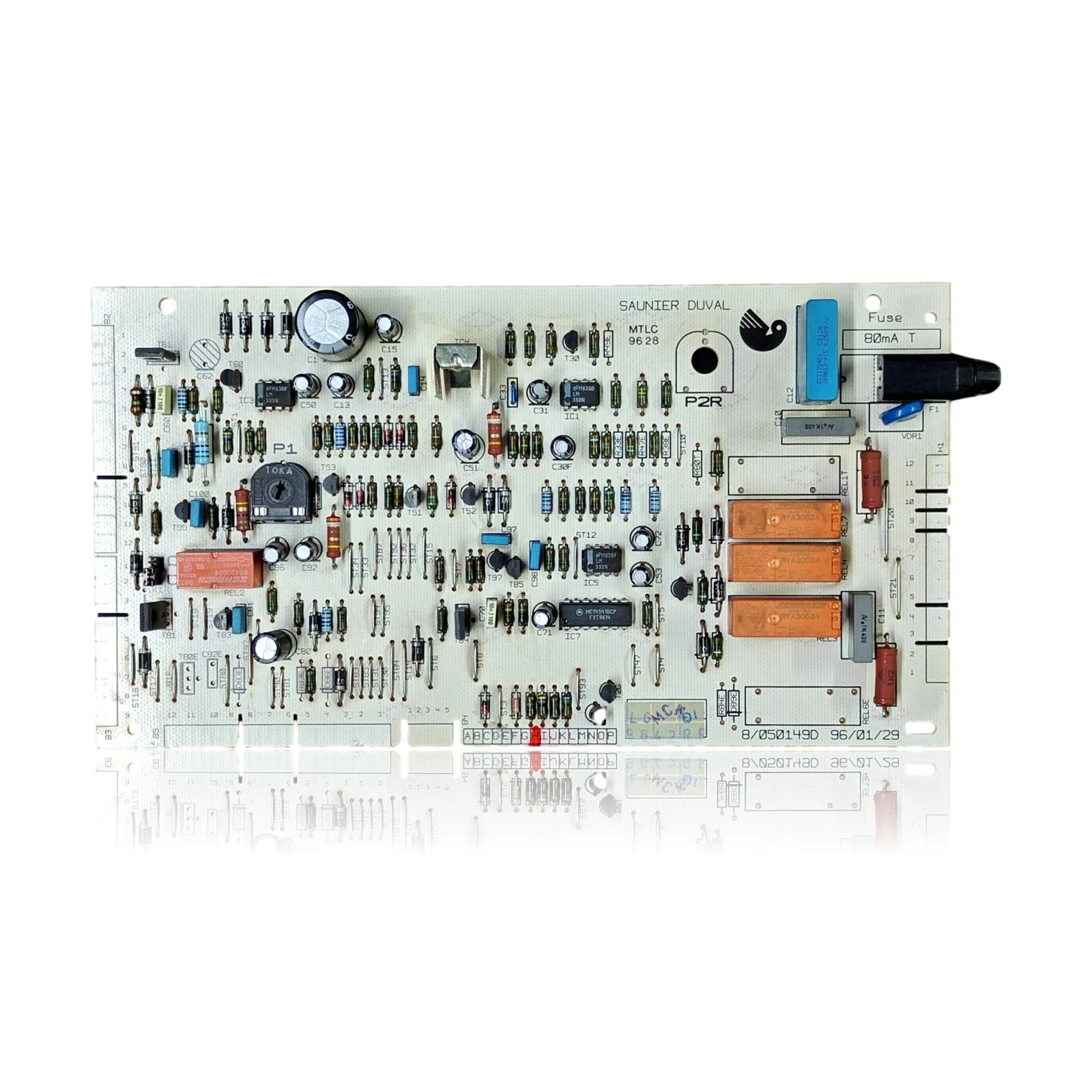

Scheda elettronica Saunier Duval Thelia 23 Ref. 05712700
Cuando abres el grifo o enciendes la calefacción, la Placa Electrónica Saunier Duval Thelia 23 se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, notarás que la caldera no arranca, se bloquea o presenta un comportamiento errático, pudiendo mostrar códigos de error como F.28 o F.63. Esta placa es compatible con modelos de la gama Thelia, incluyendo el 23 (post-CE), 623 y AS 23 (post-CE), entre otros. Se recomienda sustituirla cuando se presenten estos síntomas o códigos de error.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento 05712700
Placa electrónica con referencia 05712700. Cuatro compatibilidades confirmadas con dos fuentes independientes: 23 (post-CE) y 623.
Compatibilità confermata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval 23 (post-CE) | Thelia | Confermata · 2 fonti |
| Hermann Saunier Duval 623 | Thelia | Confermata · 2 fonti |
| Hermann Saunier Duval 623 CE | Thelia | Confermata · 2 fonti |
| Hermann Saunier Duval AS 23 (post-CE) | Thelia | Confermata · 2 fonti |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 05712700 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada: debe indicar 05712700.
- Controlla il tuo modello di caldaia sulla targhetta delle caratteristiche e cercalo nell'elenco dei compatibili di questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima di montare.
- Se hai dubbi, inviaci una foto della serigrafia su WhatsApp e te lo confermiamo prima dell'acquisto.
Sintomi y errori que soluciona la scheda elettronica 05712700
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Sintomi y guasti frecuentes
- 01
La caldaia non risponde a nada, ni testigos ni Invio: parece muerta.
Causa: Il fusibile da 80 mA T della scheda si è bruciato e interrompe l'alimentazione di tutta l'elettronica.
Mide con un multímetro si el fusible de 80 mA T está fundido antes de dar la placa por inservible; a veces basta con cambiarlo.
- 02
La scheda dà l'ordine ma la pompa o la valvola non si muovono.
Causa: I relè RYA30024 si bloccano o si bruciano con l'uso e smettono di trasmettere l'ordine anche se il controllo funziona.
Ascolta se si sente il clic del relè quando si richiede il riscaldamento; se non si sente, sospetta prima del relè.
- 03
La caldaia presenta un malfunzionamento intermittente, a volte si accende e altre no, senza un chiaro schema.
Causa: È un sintomo tipico nelle schede di fabbricazione antica, dove saldature e componenti si degradano con gli anni di servizio.
Annota in quali condizioni si verifica il guasto (freddo, umidità, dopo diverse ore di funzionamento) per escludere prima una causa esterna alla scheda.
- 04
Il comando o il termostato non riescono a controllare la caldaia.
Causa: Se la sezione di controllo della scheda è danneggiata, la caldaia smette di interpretare gli ordini che le arrivano.
Collega direttamente la richiesta ai terminali della scheda per isolare se il guasto è nel comando o nella scheda.
Codici di errore Saunier Duval que soluciona esta pieza
| Codice | Guasto | Diagnostica y soluzione |
|---|---|---|
| F.63 | Errore EEPROM. | La memoria EEPROM della scheda (PCB) è corrotta o illeggibile; l'autodiagnosi blocca l'apparecchio. Verificare misurando le alimentazioni della scheda e, se i periferici sono corretti, confermare riprogrammando/iniziando o sostituendo la scheda PCB. |
| F.64 | Guasto nella elettronica / NTC. | Il convertitore analogico-digitale o la fase di misura della scheda elettronica interpreta male le NTC (letture incoerenti). Verificare le resistenze reali delle NTC nel connettore di scheda e la continuità del cablaggio; se sono corrette e persiste l'errore, la scheda elettronica è guasta. |
| F.70 | Codice del prodotto non valido (DSN). | Dopo la sostituzione del display e/o della scheda elettronica, non è stato ricodificato il DSN o manca/errori nella resistenza di codifica; la scheda entra in blocco. Verificare nel menu di servizio il codice dell'apparecchio e ricodificare (d.93) o montare la resistenza/codice corretti. |
| F.61 | Errore controllo/attivazione della valvola gas. | Il driver della scheda elettronica non fornisce il segnale/tensione adeguata alla valvola gas (o la rileva in cortocircuito). Verificare la continuità del cablaggio e la tensione/onda di comando ai morsetti della valvola durante il tentativo di accensione; se la valvola e il cablaggio sono corretti e non vi è comando corretto, la causa è la scheda elettronica. |
| F.28 | Errore di avvio: accensione fallita. | Se la fase di accensione/controllo della scheda elettronica fallisce (non eccita il trasformatore di scintilla o non commuta la valvola), il bruciatore non si avvia e appare F.28. Verificare scintilla e tensione di comando al trasformatore/valvola; se gas, elettrodi e cablaggi sono OK e non c'è eccitazione dalla scheda, la causa è la scheda elettronica. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Saunier Duval 05712700
- Riferimento OEM
- 05712700
- Marca
- Hermann Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 7 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Codice della scheda
- 8/050149D
etichetta - Data di fabbricazione
- 96/01/29
etichetta - Lotto
- MTLC 9628
etichetta - Fusibile
- 80mA T
etichetta - Tensione di alimentazione
- 230V
etichetta - Relè principali (REL7/REL4/REL3)
- RYA30024 (x3)
etichetta - Relè - tensione della bobina
- 24V DC
etichetta - Relè - contatti
- 8A / 250V~ / AC1
etichetta - IC1
- LM350N (regolatore regolabile)
etichetta - IC5
- LM393N (comparatore doppio)
etichetta - IC7
- MC14541BCP (temporizzatore programmabile)
etichetta
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval 23 (post-CE) (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
