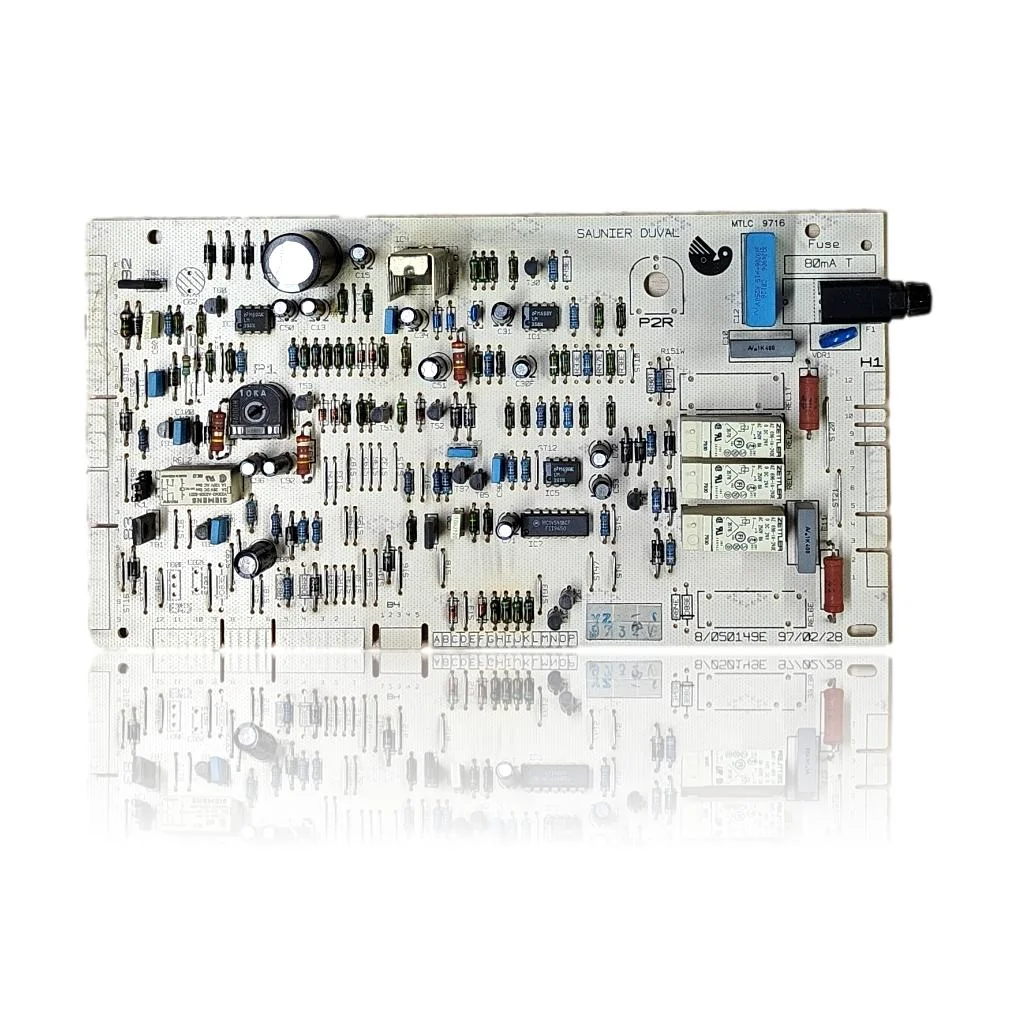

Scheda Elettronica Hermann Saunier Duval Thelia 23 Riferimento 8/050149E
Se la tua caldaia non si avvia, si blocca o presenta un comportamento erratico, è possibile che tu abbia bisogno della Scheda Elettronica Hermann Saunier Duval Thelia 23 Riferimento 8/050149E. Questa scheda di controllo gestisce funzioni essenziali come l'accensione, la modulazione del bruciatore e la pompa, garantendo il corretto funzionamento della caldaia. Gli utenti possono notare problemi come il codice F.28, che indica un guasto nell'avvio, o il F.63, relativo all'EEPROM. Questa scheda è compatibile con vari modelli della gamma Thelia, inclusi il 23 (post-CE) e il 623, tra gli altri. Si raccomanda di sostituirla quando si rilevano i sintomi menzionati.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento 05712700
Scheda elettronica con riferimento 05712700. Quattro compatibilità verificate: 23 (post-CE) e 623.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval 23 (post-CE) | Thelia | Contrastata |
| Hermann Saunier Duval 623 | Thelia | Contrastata |
| Hermann Saunier Duval 623 CE | Thelia | Contrastata |
| Hermann Saunier Duval AS 23 (post-CE) | Thelia | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 05712700 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 05712700. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 05712700
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia si accende, avvia la sequenza e a metà processo si ferma da sola senza motivo apparente.
Causa: La scheda distribuisce le sue uscite su tre relè distinti; se uno si blocca o si apre prima del tempo, interrompe quel circuito a metà sequenza.
Guarda quale componente smette di ricevere corrente poco prima dell'interruzione per identificare quale dei tre relè non funziona.
- 02
Si guasta sempre lo stesso circuito (ad esempio l'ACS) mentre gli altri due funzionano normalmente.
Causa: Ogni relè della scheda controlla un'uscita distinta, quindi un guasto isolato influisce solo su quel circuito.
Misura con il multimetro se arriva tensione al componente di quel circuito quando dovrebbe attivarsi, prima di cambiare tutta la scheda.
- 03
Il fusibile della scheda si brucia di nuovo appena lo si sostituisce.
Causa: Un fusibile che salta di nuovo di solito indica un cortocircuito nella scheda stessa o in qualcosa ad essa collegato.
Disconnetti i componenti che alimentano la scheda uno a uno per vedere se il corto scompare prima di dare la scheda per persa.
- 04
La caldaia non si avvia affatto, senza spie né display acceso.
Causa: Se la fase di ingresso della scheda non funziona, non arriva alimentazione al resto dell'elettronica.
Controlla il fusibile e la tensione di rete nel connettore di ingresso della scheda prima di sostituirla.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.63 | Errore EEPROM. | La memoria EEPROM della scheda (PCB) è corrotta o illeggibile; l'autodiagnosi blocca l'apparecchio. Verificare misurando le alimentazioni della scheda e, se i periferici sono corretti, confermare riprogrammando/iniziando o sostituendo la scheda PCB. |
| F.64 | Guasto nella elettronica / NTC. | Il convertitore analogico-digitale o la fase di misura della scheda elettronica interpreta male le NTC (letture incoerenti). Verificare le resistenze reali delle NTC nel connettore di scheda e la continuità del cablaggio; se sono corrette e persiste l'errore, la scheda elettronica è guasta. |
| F.70 | Codice del prodotto non valido (DSN). | Dopo la sostituzione del display e/o della scheda elettronica, non è stato ricodificato il DSN o manca/errori nella resistenza di codifica; la scheda entra in blocco. Verificare nel menu di servizio il codice dell'apparecchio e ricodificare (d.93) o montare la resistenza/codice corretti. |
| F.61 | Errore controllo/attivazione della valvola gas. | Il driver della scheda elettronica non fornisce il segnale/tensione adeguata alla valvola gas (o la rileva in cortocircuito). Verificare la continuità del cablaggio e la tensione/onda di comando ai morsetti della valvola durante il tentativo di accensione; se la valvola e il cablaggio sono corretti e non vi è comando corretto, la causa è la scheda elettronica. |
| F.28 | Errore di avvio: accensione fallita. | Se la fase di accensione/controllo della scheda elettronica fallisce (non eccita il trasformatore di scintilla o non commuta la valvola), il bruciatore non si avvia e appare F.28. Verificare scintilla e tensione di comando al trasformatore/valvola; se gas, elettrodi e cablaggi sono OK e non c'è eccitazione dalla scheda, la causa è la scheda elettronica. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Saunier Duval 05712700
- Riferimento di catalogo
- 05712700
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 2 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Codice della scheda
- 8/050149E
- Codice aggiuntivo (MTLC)
- MTLC 9716
- Fusibile
- 80 mA T
- Relè principali
- ZETTLER AZ 696-1A-24DE, bobina DC 24V, contatti AC 250V 8A (x3)
- Tensione di alimentazione
- 230 V
