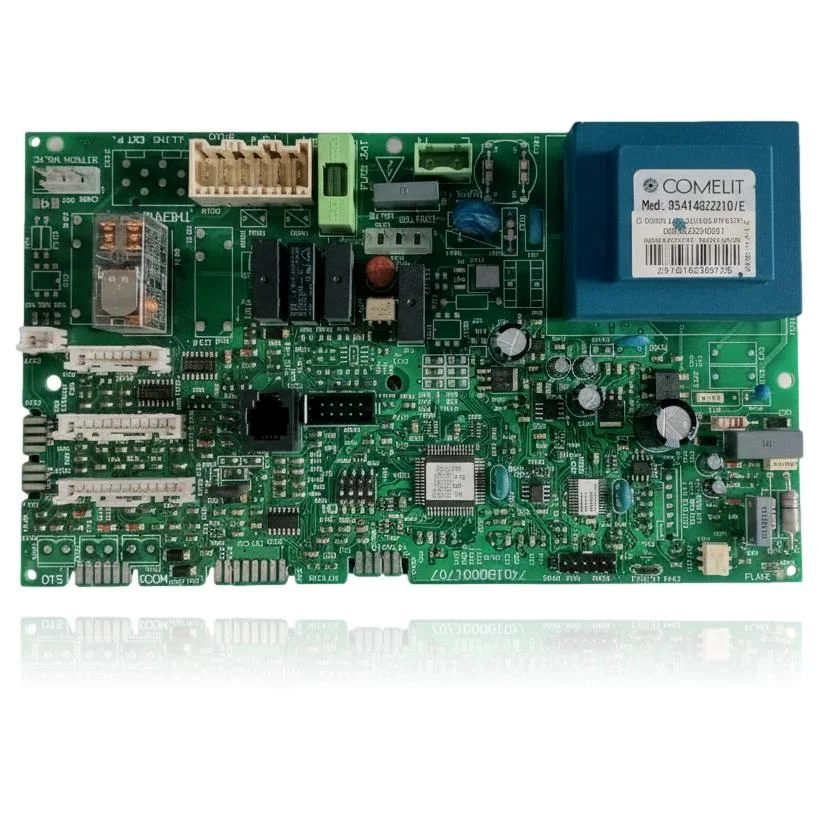

Scheda elettronica principale Chaffoteaux Alixia 24 FF Ref. 65109313 05
La scheda elettronica principale Chaffoteaux Alixia 24 FF, con riferimento 65109313-05 e prodotta da Comelit, è un componente chiave che controlla funzioni essenziali come l'accensione, la modulazione, la pompa, il ventilatore e la comunicazione con il pannello di controllo. Quando questo componente presenta un guasto, l'utente può sperimentare errori come "Errore Eeprom", "Errore di comunicazione scheda caldaia - scheda interfaccia utente" o "Errore Main P.C.B.", che si manifestano in problemi di funzionamento della caldaia. Questa scheda è compatibile con vari modelli, tra cui Alixia 24 FF, Alixia CF/FF, Pigma CF/FF, Talia CF/FF e Urbia CF/FF, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla nel caso si presentino gli errori menzionati o se la caldaia non risponde adeguatamente.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 65109313 05
- Garanzia
- 1 anno
Caldaie Chaffoteaux compatibili con il codice 65109313 05
Scheda elettronica con riferimento 65109313 05. Cinque compatibilità verificate: Alixia 24 FF e Alixia CF/FF.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Chaffoteaux Alixia 24 FF | Alixia | Contrastata |
| Chaffoteaux Alixia CF/FF | Alixia | Contrastata |
| Chaffoteaux Pigma CF/FF | Pigma | Contrastata |
| Chaffoteaux Talia CF/FF | Talia | Contrastata |
| Chaffoteaux Urbia CF/FF | Urbia | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 65109313 05 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 65109313 05. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 65109313 05
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia è completamente morta, senza pilota né display, anche se c'è corrente in casa.
Causa: La scheda non attiva la propria elettronica interna, quindi non dà alcun segnale anche se riceve corrente.
Controlla il fusibile della scheda e verifica con un multimetro che entrino i 230V prima di dichiararla rotta.
- 02
Si blocca con un codice che non corrisponde a nessun problema reale di acqua, gas o evacuazione.
Causa: La scheda elabora i segnali di tutti i sensori; se la sua elettronica fallisce, può segnalare guasti falsi.
Ripristina e annota se il codice cambia tra i tentativi: questo indica la scheda, non il componente indicato.
- 03
I pulsanti del pannello non rispondono o rispondono con ritardo.
Causa: Il microcontrollore della scheda è quello che legge le pulsazioni; se si degrada, perde reattività.
Interrompi l'alimentazione per 2-3 minuti e riprova prima di concludere che la scheda è guasta.
- 04
La pompa o il ventilatore non partono anche se si sente il relè attivarsi.
Causa: La scheda dà l'ordine ma non riesce a fornire la tensione di uscita al componente.
Misura con il multimetro se c'è tensione nel connettore di uscita quando dovrebbe attivarsi la pompa o il ventilatore.
Codici di errore Chaffoteaux che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| Errore EEPROM | Errore della memoria EEPROM della scheda elettronica. | La EEPROM integrata nella PCB principale è corrotta/danneggiata; verificare tensioni stabili sulla scheda e, se l'errore persiste dopo i riavvii, confermare con lettore/programmatore o sostituire la PCB. |
| Errore di comunicazione scheda caldaia - scheda interfaccia utente | Errore di comunicazione tra la scheda principale e il pannello utente. | Corto/rumore nel bus dati tra scheda elettronica principale e display per danno nella scheda o nei connettori; controllare cavo piatto, 5 V nell'interfaccia e segnali TX/RX; se sono corretti e il display è buono, sostituire la scheda elettronica. |
| Errore scheda elettronica principale | Anomalia nella scheda elettronica principale. | L'autodiagnosi rileva un guasto generale della scheda elettronica (regolatori 5/12 V, microcontrollore, relè); verificare i 230 V di ingresso, il fusibile e le tensioni basse; se queste mancano o ci sono cortocircuiti, sostituire la scheda. |
| 3 02 | Errore di comunicazione (GP–GIU). | Errore di comunicazione tra la scheda elettronica principale (GP) e l'interfaccia utente; dopo aver verificato il cablaggio/connettori e i 5 V, se non c'è trama sul bus o l'errore persiste con display testato, la causa è la scheda elettronica. |
| 3 03 | Errore scheda elettronica. | La scheda elettronica di controllo rileva un guasto interno nella PCB (ad es., relè/uscite o supervisione); confermare misurando tensioni di servizio e segnali; se anomale o intermittenti, sostituire la scheda. |
| 3 05 | Errore scheda elettronica. | Difetto interno della scheda elettronica principale; verificare le fonti 5/12 V e lo stato dei relè/driver; se le misure non sono corrette o l'errore è persistente, sostituire la scheda. |
| 3 06 | Errore scheda elettronica. | Problema rilevato nella scheda elettronica (componenti/circuiti di controllo); verificare alimentazione a bassa tensione e continuità dei circuiti; se ci sono deviazioni, sostituire la scheda. |
| 3 07 | Errore scheda elettronica. | L'autodiagnosi identifica un'anomalia critica nella scheda elettronica; verificare tensioni/uscite e, se persiste dopo il reset e il controllo dei periferici, sostituire la scheda elettronica. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Chaffoteaux 65109313 05
- Riferimento di catalogo
- 65109313 05
- SKU interno Uniclima
- PLCH091
- Marca
- Chaffoteaux
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Chaffoteaux Alixia CF/FF (PDF) Documento © Chaffoteaux, fornito come riferimento tecnico.
Domande frequenti: scheda elettronica 65109313 05
Per quali modelli è compatibile la Scheda Elettronica Principale Chaffoteaux Alixia 24 FF Rif. 65109313 05?
Quali codici di errore può presentare questa scheda?
Questa scheda Ref. 65109313 è adatta per la mia caldaia Chaffoteaux Alixia?
Quanti modelli sono compatibili con questa scheda?
Quali sintomi indicano che la scheda deve essere sostituita?
