Scheda Elettronica Principale Hermann Saunier Duval Combitek F 23 E - Riferimento 05741000

Caldaie Hermann Saunier Duval compatibili con il riferimento 05741000

Scheda elettronica con riferimento 05741000. Otto compatibilità verificate: C 23 E e F 23 E.

Compatibilità verificata

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Come verificare se il riferimento 05741000 è il pezzo della tua caldaia

Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.

1. Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 05741000. Se non è visibile, non identificare il ricambio solo dalla forma.
2. Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
3. Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
4. In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.

Sintomi e errori che risolve la scheda elettronica 05741000

La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:

Sintomi e guasti frequenti

• 01

  La caldaia non accende il bruciatore e sembra completamente morta.

  Causa: La scheda principale non invia gli ordini necessari per accendere il bruciatore e i componenti ausiliari.

  Verifica che arrivi corrente alla scheda (fusibile di ingresso, interruttore generale) prima di considerare la scheda come guasta.

• 02

  Il display è completamente spento, come se non arrivasse corrente.

  Causa: Può guastarsi la scheda stessa o il fusibile che la protegge, che di solito scatta per evitare danni al resto del circuito.

  Guarda se il fusibile della scheda è bruciato a colpo d'occhio o con un multimetro: è il controllo più veloce ed economico.

• 03

  Si sentono i relè cliccare ma la caldaia non si avvia né dà alcun altro sintomo.

  Causa: I relè funzionano, ma non arriva il segnale completo per attivare la pompa, il ventilatore e l'accensione nell'ordine corretto.

  Annota cosa si attiva (pompa, ventilatore) e cosa no: questa sequenza aiuta a determinare se il guasto è della scheda o di un componente ad essa collegato.

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Ficha de la scheda elettronica Saunier Duval 05741000

Riferimento di catalogo

05741000

Marca

Saunier Duval

Tipo di pezzo

Schede elettroniche

Unità disponibili

1 pz

Stato

Ricondizionato

Garanzia

1 anno

Spedizione

1–2 giorni lavorativi

Reso

14 giorni

Dati letti sul pezzo e nella documentazione del produttore

Quello che non siamo riusciti a verificare non appare qui.

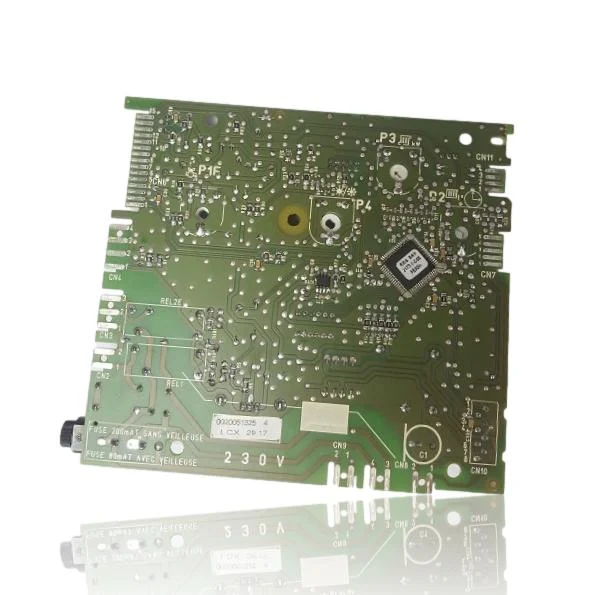

Codice della scheda serigrafato

ST1485-E CAD 0025

Tensione

230V

Fusibile senza fiamma pilota (sans veilleuse)

200mA T

Fusibile con fiamma pilota (avec veilleuse)

1A T

Codice relè

23930-A

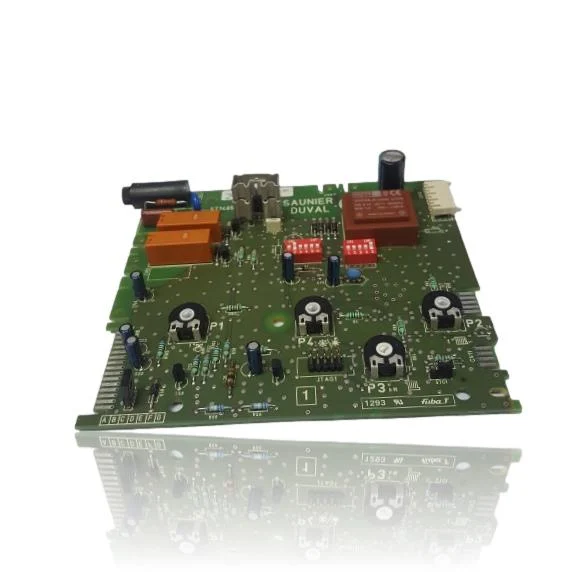

Marcatura di data/lotto

1293 (possibile settimana/anno di fabbricazione, non è riferimento di prodotto)

Codice a barre

800081335 4 / LCX 29:17

Manuali e documentazione tecnica

Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.

• Manuale Hermann Saunier Duval F 23 E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
