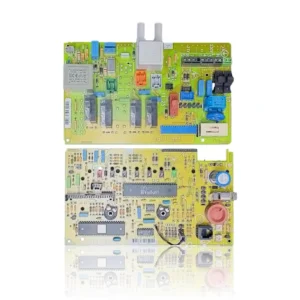

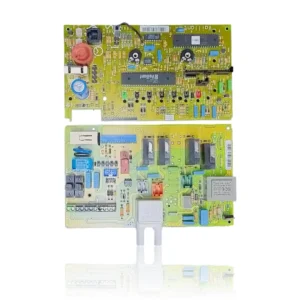

Scheda Elettronica Turboblock Plus VCM 182/1 E - Codice 734664.14
La Scheda Elettronica Vaillant VCM 182/1 E - 734664.14 è l'elemento che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Se si guasta, è possibile che la caldaia non si avvii, si blocchi o presenti un comportamento erratico, potendo mostrare errori come F.61, F.62, F.63, F.64 o F.65. Questa scheda è compatibile con modelli delle gamme Turboblock VCM (come VCM 182/1 E e VCM 242/1 E) e VC (come VC 240/1). Deve essere sostituita quando si presentano i sintomi menzionati o si registrano i codici di errore indicati.
IVA inclusa
Consultare tramite WhatsAppCaldaie Vaillant compatibles con la referencia 130438
Scheda elettronica con riferimento 130438. Otto compatibilità verificate: VCM 182/1 E e VCM 242/1 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Vaillant VCM 182/1 E | Turboblock VCM (serie /1 E) | Contrastata |
| Vaillant VCM 242/1 E | Turboblock VCM (serie /1 E) | Contrastata |
| Vaillant VCM 282/1 E | Turboblock VCM (serie /1 E) | Contrastata |
| Vaillant VCM 240/1 | Turboblock VCM (serie /1 E) | Contrastata |
| Vaillant VCM 260/1 | Turboblock VCM (serie /1 E) | Contrastata |
| Vaillant VCM 180/1 | Turboblock VCM (serie /1 E) | Contrastata |
| Vaillant VC 240/1 | VC (serie /1 E) | Contrastata |
| Vaillant VC 242/1 E | VC (serie /1 E) | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 130438 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 130438. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 130438
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende, senza schermo né luci accese.
Causa: La scheda distribuisce l'alimentazione a tutta l'elettronica della caldaia.
Prima di scartarla, controlla il fusibile interno della scheda e verifica che arrivi corrente stabile al connettore principale.
- 02
Sullo schermo appare un codice di errore che non si cancella disconnettendo la caldaia.
Causa: La scheda memorizza l'errore di sicurezza, e se il guasto è interno non si elimina da solo.
Annota il codice esatto e consultalo nel manuale prima di acquistare: potrebbe indicare un problema in un sensore esterno e non nella scheda.
- 03
Il riscaldamento funziona bene, ma l'acqua calda sanitaria esce fredda o tiepida.
Causa: La scheda gestisce la commutazione tra riscaldamento e ACS, e se il relè o l'uscita non funzionano, si perde uno dei due servizi.
Controlla che il flusso d'acqua attivi il sensore di ACS, di solito si avverte un piccolo clic, prima di considerare che la scheda sia difettosa.
- 04
Il bruciatore si accende, ma la fiamma sale e scende in modo erratico senza variazioni nella richiesta di calore.
Causa: L'elettronica di modulazione si trova sulla scheda, e un guasto qui provoca una fiamma instabile anche se il gas arriva correttamente.
Controlla prima la pressione di ingresso del gas e lo stato dell'elettrodo di ionizzazione, che possono dare un sintomo simile.
Codici di errore Vaillant che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.61 | Errore di attivazione della valvola gas. | Il relé/stadio di uscita della scheda elettronica (ausiliaria/principale) non commuta correttamente la valvola gas. Verificare l'alimentazione alla valvola sui morsetti, la continuità del cablaggio e, se tutto è corretto, sostituire la scheda per conferma. |
| F.62 | Ritardo di disconnessione della valvoleria di gas. | La scheda mantiene eccitata la valvola gas più a lungo del dovuto (fallo di controllo/relè). Verificare che la valvola chiuda bene e che il cablaggio sia corretto; se persiste, misurare la tensione di comando e confermare sostituendo la scheda. |
| F.63 | Errore: EEPROM (scheda elettronica). | Corruzione/difetto della memoria EEPROM della scheda elettronica. Verificare riavvii e parametri; il controllo standard è sostituire la scheda con una nuova o programmata per escludere il guasto. |
| F.64 | Guasto nell'elettronica/NTC. | Difetto nella fase di misura/ADC o alimentazione delle sonde nella scheda elettronica. Controllare NTC e cablaggio; se le sonde misurano correttamente ma il codice persiste, la causa è la scheda. |
| F.65 | Errore: temperatura della scheda elettronica troppo alta. | Il sensore termico della scheda rileva sovratemperatura o la stessa scheda è danneggiata. Verificare ventilazione/posizionamento e temperature; se risultano normali e l'errore si ripete, sostituire la scheda. |
| F.67 | Errore: elettronica/fiamma (segnale di fiamma non plausibile). | La fase di rilevamento/ionizzazione sulla scheda invia un segnale incoerente. Verificare elettrodo, cavo e polarità; se tutto è corretto, il guasto è nella scheda elettronica. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Vaillant 130438
- Riferimento di catalogo
- 130438
- Marca
- Vaillant
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 4 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.

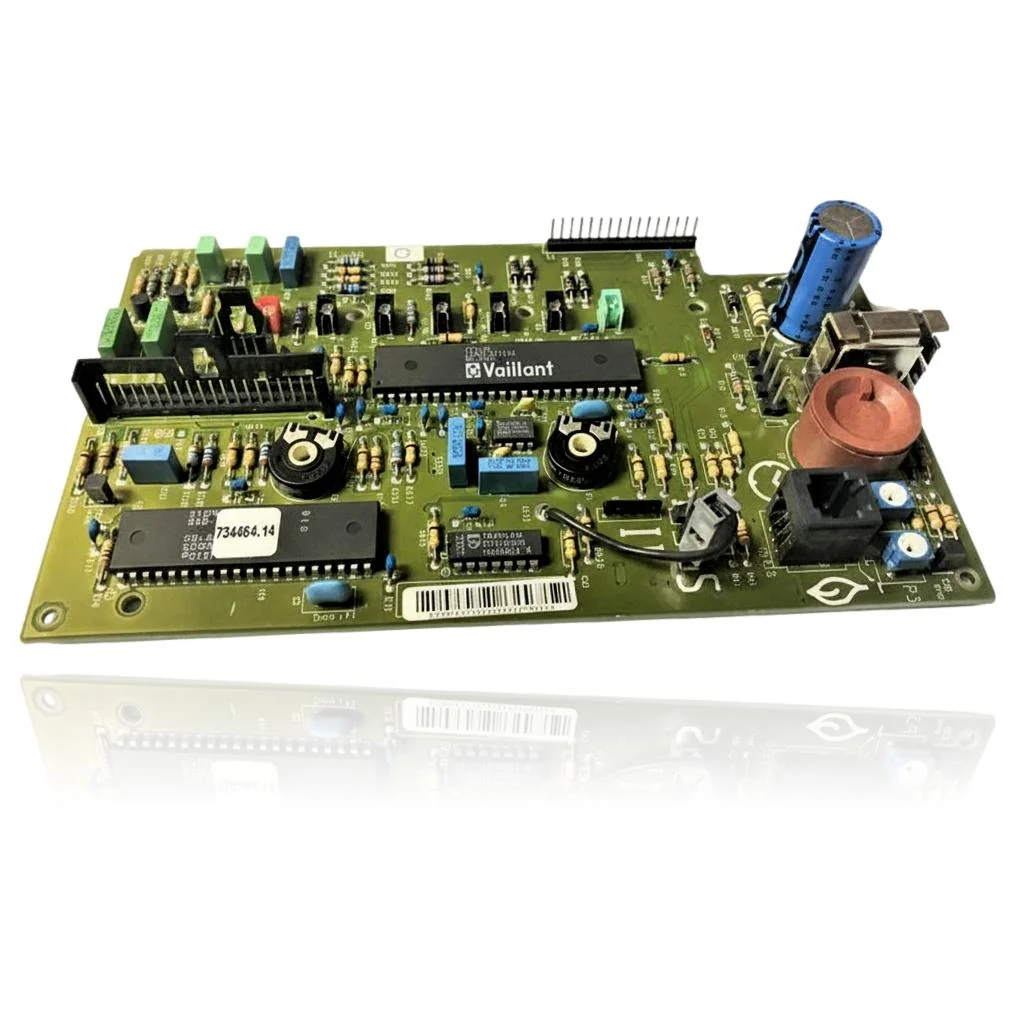

- Codice sull'etichetta adesiva sul chip
- 734664.14
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Vaillant VCM 182/1 E (PDF)Documento © Vaillant, fornito come riferimento tecnico.
Dudas frecuentes sobre la scheda elettronica 130438
La scheda della Vaillant VCM 182/1 E ha il codice 130438 o 734664.14?
È una scheda Vaillant originale per la VCM 182/1 E?
Questa scheda è compatibile anche con una Vaillant VC 240/1?
Quando bisogna sostituire questa scheda in una Turboblock Plus VCM 240/1?
