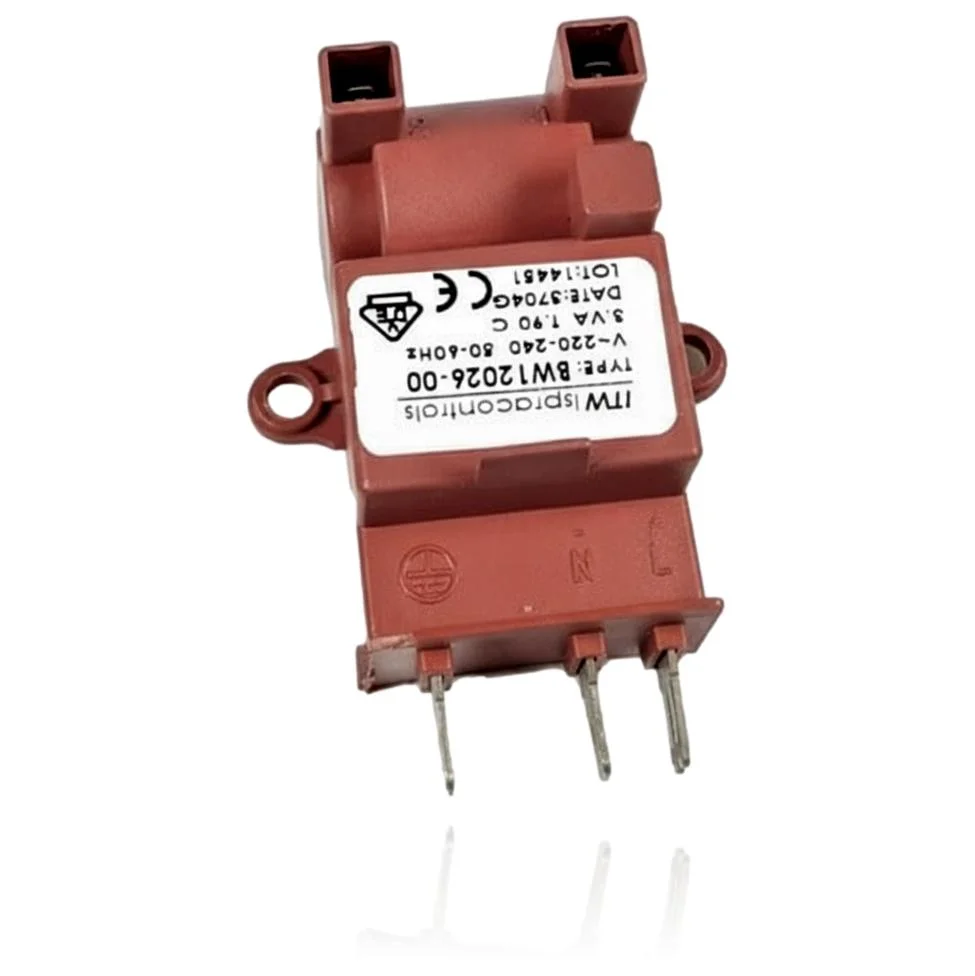

Trasformatore ITW Ispracontrols BW12026-00 - Chaffoteaux TIG 35 HP Rif. 61002105

Caldaie Chaffoteaux compatibili con il riferimento 61002105-20

Trasformatore di accensione con riferimento 61002105-20. 31 compatibilità verificate: Calydra 23 CF/FF (N/P) e Calydra 28 CF/FF (N/P).

Compatibilità verificata

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Come verificare se il rif. 61002105-20 è il pezzo della tua caldaia

Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.

1. Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 61002105-20. Se non è visibile, non identificare il ricambio solo dalla forma.
2. Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
3. Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
4. In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.

Sintomi e errori che risolve il trasformatore di accensione 61002105-20

Il trasformatore di accensione genera l'alta tensione per la scintilla degli elettrodi. Questi sono i sintomi tipici e cosa fare:

Sintomi e guasti frequenti

• 01

  La caldaia tenta di accendersi ma non si accende la fiamma.

  Causa: Il trasformatore dovrebbe fornire l'alta tensione necessaria affinché scatti la scintilla nell'elettrodo. Se non c'è sufficiente tensione, non si produce la scintilla che accende il gas.

  Controlla prima che il cavo ad alta tensione sia ben collegato sia al trasformatore che all'elettrodo, e che non presenti rotture visibili.

• 02

  Non c'è scintilla nell'elettrodo di accensione.

  Causa: Questo indica direttamente che il trasformatore non sta generando la tensione necessaria per creare l'arco.

  Assicurati che l'elettrodo sia ben allineato e che la punta non sia usurata o rotta prima di cambiare il trasformatore.

• 03

  La caldaia si blocca per guasto di accensione al primo o secondo tentativo di avviamento.

  Causa: Se non c'è arco nell'elettrodo, la centralina non rileva la fiamma entro il tempo di sicurezza e blocca la caldaia.

  Controlla anche che arrivi gas al bruciatore (dovrebbe esserci un breve odore quando si tenta di accendere) per escludere che il blocco sia causato da un'altra ragione.

• 04

  Il guasto si ripete sempre all'avvio, mai quando la caldaia è già in funzione.

  Causa: Il trasformatore agisce solo all'accensione della caldaia; se fallisce in quel momento, il problema è sempre nella fase di accensione.

  Se la caldaia funziona bene e mantiene la fiamma una volta accesa, il guasto è quasi sicuramente nella fase di accensione, non nel bruciatore già acceso.

Codici di errore Chaffoteaux che risolve questo pezzo

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Scheda del trasformatore di accensione Chaffoteaux 61002105-20

Riferimento di catalogo

61002105-20

Marca

Chaffoteaux

Tipo di pezzo

Trasformatori

Unità disponibili

5 pz

Stato

Ricondizionato

Garanzia

1 anno

Spedizione

1–2 giorni lavorativi

Reso

14 giorni

Dati letti sul pezzo e nella documentazione del produttore

Quello che non siamo riusciti a verificare non appare qui.

Produttore

ITW Ispracontrols

Tipo

BW12026-00

Tensione

220-240V

Frequenza

50-60Hz

Potenza

3VA

Temperatura

T.90°C

Codice data

3704G

Codice lotto

14451

Certificazione

CE + simbolo tipo VDE
