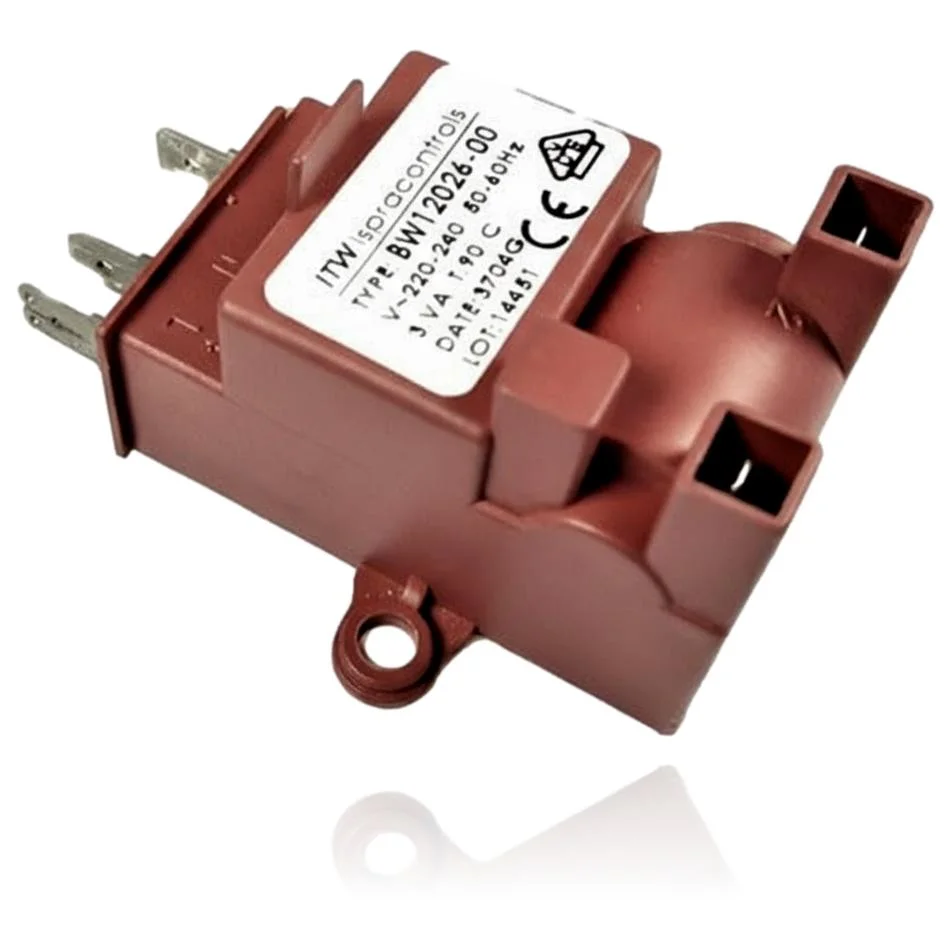

Transformador ITW Ispracontrols BW12026-00 - Chaffoteaux TIG 35 HP Ref. 61002105
Transformador de encendido ITW Ispracontrols, tipo BW12026-00, para alimentación de 220-240V a 50-60Hz, 3VA y temperatura máxima de 90°C, con marcado CE. Se usa en calderas Chaffoteaux TIG 35 HP y modelos relacionados de las gamas Calydra, Celtic, Minima, Nectra, Niagara Delta, Pigma Green y Talia Green. Se cambia cuando la caldera no enciende por falta de chispa en el electrodo de ignición.
Recambios relacionados con Chaffoteaux Calydra
Calderas Chaffoteaux compatibles con la referencia 61002105-20
Transformador de encendido con referencia 61002105-20. 31 compatibilidades confirmadas con dos fuentes independientes: Calydra 23 CF/FF (N/P) y Calydra 28 CF/FF (N/P). Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Calydra 23 CF/FF (N/P) | Calydra | Confirmada · 2 fuentes |
| Chaffoteaux Calydra 28 CF/FF (N/P) | Calydra | Confirmada · 2 fuentes |
| Chaffoteaux Calydra VMC 23 | Calydra | Confirmada · 2 fuentes |
| Chaffoteaux Calydra Delta 24 CF/FF/VMC | Calydra | Confirmada · 2 fuentes |
| Chaffoteaux Calydra Delta 28 CF/FF | Calydra | Confirmada · 2 fuentes |
| Chaffoteaux Calydra Green 24 | Calydra | Confirmada · 2 fuentes |
| Chaffoteaux Calydra Green 30 | Calydra | Confirmada · 2 fuentes |
| Chaffoteaux Nectra 1.23 | Nectra | Confirmada · 2 fuentes |
| Chaffoteaux Nectra 2.23 | Nectra | Confirmada · 2 fuentes |
| Chaffoteaux Nectra 2.28 | Nectra | Confirmada · 2 fuentes |
| Chaffoteaux Elexia Comfort 24 CF/FF | Elexia | Confirmada · 2 fuentes |
| Chaffoteaux Elexia II 2.23 CF/FF | Elexia | Confirmada · 2 fuentes |
| Chaffoteaux Hyxia 23 VMC/FF | Hyxia | Confirmada · 2 fuentes |
| Chaffoteaux Hyxia 28 CF/FF | Hyxia | Confirmada · 2 fuentes |
| Chaffoteaux Centora 2.24 | Centora | Confirmada · 2 fuentes |
| Chaffoteaux Centora 2.28 | Centora | Confirmada · 2 fuentes |
| Chaffoteaux Centora 3.24 | Centora | Confirmada · 2 fuentes |
| Chaffoteaux Centora Green 2.24 | Centora | Confirmada · 2 fuentes |
| Chaffoteaux Mira Comfort 24/30 | Mira | Confirmada · 2 fuentes |
| Chaffoteaux Mira Green 24/30/35 | Mira | Confirmada · 2 fuentes |
| Chaffoteaux Niagara C | Niagara | Confirmada · 2 fuentes |
| Chaffoteaux Niagara Delta | Niagara | Confirmada · 2 fuentes |
| Chaffoteaux Niagara Green 24 | Niagara | Confirmada · 2 fuentes |
| Chaffoteaux Aludra Delta 24 CF/FF | Aludra Delta | Confirmada · 2 fuentes |
| Chaffoteaux Aludra Delta 28 FF | Aludra Delta | Confirmada · 2 fuentes |
| Chaffoteaux Celtic 1.23 | Celtic | Confirmada · 2 fuentes |
| Chaffoteaux Celtic 2.23 | Celtic | Confirmada · 2 fuentes |
| Chaffoteaux Celtic Turbo 2.20 | Celtic | Confirmada · 2 fuentes |
| Chaffoteaux Talia Green System | Talia Green | Confirmada · 2 fuentes |
| Chaffoteaux Pigma Green 25/30/35 | Pigma Green | Confirmada · 2 fuentes |
| Chaffoteaux Urbia Green 25/30/35 | Urbia Green | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 61002105-20 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de transformador de encendido que tienes montada: debe indicar 61002105-20.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona transformador de encendido 61002105-20
Transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
La caldera intenta encender pero no llega a prender la llama
Causa: El transformador entrega la alta tensión que salta en el electrodo; si no llega suficiente tensión, no hay chispa que encienda el gas
Comprueba primero que el cable de alta tensión llega bien conectado al transformador y al electrodo, sin roturas visibles
No hay chispa en el electrodo de encendido
Causa: Es el síntoma directo de que el transformador no está generando la tensión necesaria para el arco
Revisa que el electrodo esté bien alineado y que la punta no esté desgastada o rota antes de sustituir el transformador
La caldera se bloquea por fallo de ignición en el primer o segundo intento de arranque
Causa: Sin arco en el electrodo, la centralita no detecta llama en el tiempo de seguridad y bloquea el equipo
Comprueba también que llega gas al quemador (olor breve al intentar el arranque) para descartar que el bloqueo sea por otra causa
El fallo se repite siempre en el arranque, nunca con la caldera ya funcionando
Causa: El transformador solo trabaja en el instante del encendido; si falla ahí, el problema se concentra siempre en esa fase
Si la caldera, una vez encendida, funciona bien y mantiene la llama, el fallo está casi seguro en la fase de ignición y no en el quemador ya prendido
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con transformador de encendido 61002105-20
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| 70-80 | Función de seguridad por fallo de encendido (no se detecta llama). | El transformador de encendido TIG 35 HP no entrega alta tensión al electrodo y no hay chispa, por lo que la caldera entra en bloqueo de encendido. Verificar que el primario recibe ~230 V durante el intento y que no hay chispa/salida HT; si hay tensión en primario y no chispa, el transformador está averiado. |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del transformador de encendido Chaffoteaux 61002105-20
- Referencia OEM
- 61002105-20
- Marca
- Chaffoteaux
- Tipo de pieza
- Transformadores
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante
- ITW Ispracontrols
etiqueta - Tipo
- BW12026-00
etiqueta - Tensión
- 220-240V
etiqueta - Frecuencia
- 50-60Hz
etiqueta - Potencia
- 3VA
etiqueta - Temperatura
- T.90°C
etiqueta - Código de fecha
- 3704G
etiqueta - Código de lote
- 14451
etiqueta - Certificación
- CE + símbolo tipo VDE
etiqueta
- La identificación se basa únicamente en el marcaje de la pieza (ITW Ispracontrols, tipo BW12026-00); no se ha encontrado documentación externa que la confirme. Comprueba que tu transformador lleva este mismo código antes de pedirlo.
