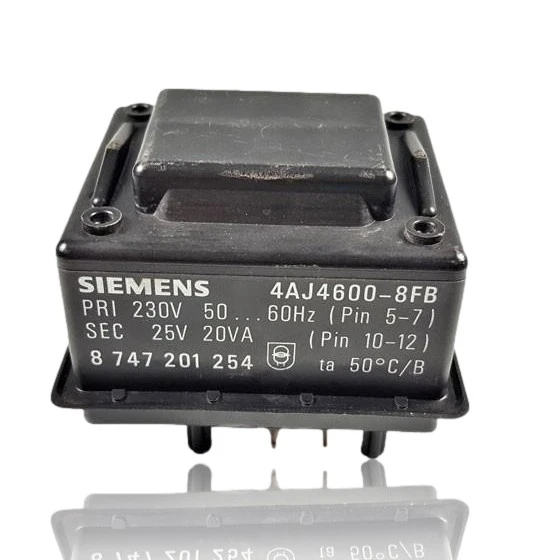

Trasformatore Siemens Junkers Bosch ZW 20 KD 23 Rif. 8747201254
Le caldaie della gamma ZW di Siemens utilizzano il Trasformatore Siemens Junkers ZW 20 KD 23 Rif. 8747201254. Questo pezzo è un trasformatore di accensione che genera la scintilla necessaria per accendere il bruciatore. Se si guasta, noterai che la caldaia tenta di avviarsi ma non riesce ad accendere la fiamma, il che può provocare un blocco. Questo trasformatore è compatibile con modelli come il ZW 20 KD, tra gli altri. Si consiglia di sostituirlo quando la caldaia presenta problemi di accensione.
IVA inclusa
Consultare tramite WhatsAppCaldaie Junkers Bosch compatibili con il riferimento 8747201254
Trasformatore di accensione con riferimento 8747201254. Una compatibilità verificata: 20 KD.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers 20 KD | ZW | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 8747201254 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 8747201254. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve il trasformatore di accensione 8747201254
Il trasformatore di accensione genera l'alta tensione per la scintilla degli elettrodi. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia è completamente morta: né display, né spie, né alcun suono premendo il pulsante di accensione.
Causa: Questo trasformatore alimenta la scheda elettronica con la tensione ridotta di cui ha bisogno; se non fornisce uscita, la scheda rimane senza corrente.
Controlla con un multimetro che arriva tensione di rete all'ingresso del trasformatore prima di dichiararlo guasto.
- 02
Il display o le spie del pannello non si accendono anche se c'è corrente nell'abitazione.
Causa: Senza la tensione ridotta fornita da questo trasformatore, l'elettronica di controllo non ha modo di alimentarsi.
Controlla i fusibili della scheda e della caldaia stessa; un fusibile bruciato può dare lo stesso sintomo senza che il trasformatore sia guasto.
- 03
La caldaia non risponde a nulla: né al termostato, né al comando della caldaia, né ai pulsanti del pannello.
Causa: Se il secondario a bassa tensione non arriva alla scheda, nessun circuito di controllo può funzionare e non c'è risposta a nessun comando.
Prima di cambiare il trasformatore, verifica che i connettori verso la scheda non siano allentati, ossidati o con qualche cavo spelato.
- 04
Si nota riscaldamento o un ronzio più forte del normale nella zona del trasformatore, senza che la caldaia si avvii.
Causa: Un avvolgimento in fase di guasto può surriscaldarsi o ronzare di più prima di smettere del tutto di fornire tensione.
Con la caldaia spenta, tocca con attenzione la carcassa del trasformatore dopo un po' di utilizzo; un calore eccessivo o un forte ronzio sono segno che sta fallendo.
- 05
La caldaia ha smesso di rispondere proprio dopo un'interruzione di corrente o un aumento di tensione nell'abitazione.
Causa: I trasformatori sono sensibili ai picchi di tensione, che possono danneggiare l'avvolgimento primario o secondario.
Se il guasto coincide con una tempesta o un recente blackout, è un ulteriore indizio a favore del fatto che il trasformatore possa essersi danneggiato.
Codici di errore Junkers che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| 7U/2052 | Max. tempo di attivazione del trasformatore di accensione superato. | Il trasformatore di accensione rimane alimentato da tentativi di scintilla fino a superare il tempo consentito; se il trasformatore stesso è difettoso (scintilla debole o assente) o si satura termicamente, l'apparecchio si blocca con questo codice. Verificare attivando il test di 'Zündung' nel menu di servizio e controllando l'uscita HV/stato del trasformatore; sostituire se non vi è scintilla o se i valori sono fuori norma. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda del trasformatore di accensione Junkers Bosch 8747201254
- Riferimento di catalogo
- 8747201254
- Marca
- Junkers
- Tipo di pezzo
- Trasformatori
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Primario (Pin 5-7)
- 230 V, 50...60 Hz
- Secondario (Pin 10-12)
- 25 V, 20 VA
- Temperatura ambiente (ta)
- 50°C/B
- Codice Bosch/Junkers sull'etichetta
- 8747201254
- Produttore e modello
- Siemens 4AJ4600-8FB (secondo etichetta, in un'altra foto dello stesso pezzo)
Domande frequenti sul trasformatore di accensione 8747201254
Questo trasformatore è compatibile con la mia caldaia Junkers ZW 20 KD?
Chi produce il trasformatore Rif. 8747201254 della Junkers ZW 20 KD?
Quale tensione di uscita fornisce il trasformatore della ZW 20 KD?
A quale temperatura ambiente resiste il trasformatore della Junkers ZW 20 KD?
Il codice 8747201254 corrisponde a quello inciso sul trasformatore della ZW 20 KD?
