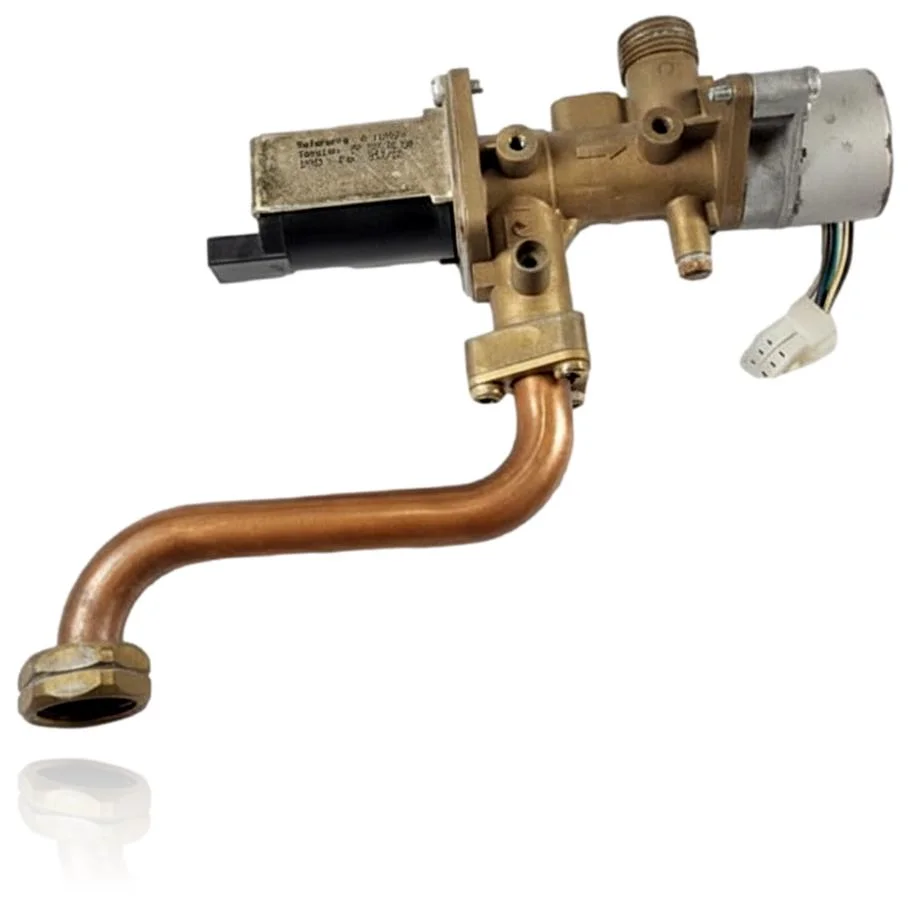

Meccanismo di Gas G20 Hermann Saunier Duval Isofast C 35 E1 Riferimento 05742800
Quando accendi il riscaldamento, il meccanismo del gas G20 Hermann Saunier Duval Isofast C 35 E1 si attiva per regolare e consentire il passaggio del gas verso il bruciatore. Se questa valvola non funziona, noterai che la caldaia non si accende, potrebbero esserci blocchi di fiamma o la modulazione del gas non è adeguata. Questo meccanismo è compatibile con diversi modelli della gamma Isofast, tra cui l'Isofast C 24 E V1 e l'Isofast F 35 E1. È consigliabile sostituirla se si sperimentano codici di errore come F.26, F.27 o F.28.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il codice 05742800
Valvola gas con riferimento 05742800. 15 compatibilità verificate: Isofast C 24 E V1 e Isofast C 28 E1.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Isofast C 24 E V1 | Isofast | Contrastata |
| Hermann Saunier Duval Isofast C 28 E1 | Isofast | Contrastata |
| Hermann Saunier Duval Isofast C 28 E1 NOx | Isofast | Contrastata |
| Hermann Saunier Duval Isofast C 35 E1 | Isofast | Contrastata |
| Hermann Saunier Duval Isofast F 28 E1 | Isofast | Contrastata |
| Hermann Saunier Duval Isofast F 35 E1 | Isofast | Contrastata |
| Hermann Saunier Duval Isomax C 28 E2 | Isomax | Contrastata |
| Hermann Saunier Duval Isomax F 28 E2 | Isomax | Contrastata |
| Hermann Saunier Duval Isotwin C 24 E | Isotwin | Contrastata |
| Hermann Saunier Duval Isotwin C 24 EA | Isotwin | Contrastata |
| Hermann Saunier Duval Isotwin C 24 EV | Isotwin | Contrastata |
| Hermann Saunier Duval Isotwin C 24 EV A | Isotwin | Contrastata |
| Hermann Saunier Duval Isotwin F 24 E | Isotwin | Contrastata |
| Hermann Saunier Duval Isotwin F 24 E1 | Isotwin | Contrastata |
| Hermann Saunier Duval Isotwin F 24 EA | Isotwin | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 05742800 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 05742800. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la valvola gas 05742800
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e il display segnala un guasto al gas, non alla fiamma.
Causa: Il meccanismo della valvola non riceve o non esegue l'ordine di apertura della centralina.
Misura continuità e tensione nel connettore del meccanismo prima di dichiararlo guasto.
- 02
La caldaia si blocca non appena si tenta l'accensione.
Causa: Se il meccanismo non si apre in tempo, l'elettrodo non rileva la fiamma e la centralina si blocca per sicurezza.
Controlla che il connettore del meccanismo sia ben inserito, una cattiva connessione imita il guasto del pezzo.
- 03
È difficile che la caldaia si spenga completamente dopo aver interrotto la richiesta.
Causa: Il meccanismo non chiude completamente il passaggio del gas quando la centralina interrompe l'ordine.
Controlla ascoltando il clic di interruzione della valvola quando si ferma la richiesta di riscaldamento.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.26 | Guasto: valvola gas non funzionante. | Il motore passo-passo del meccanismo di gas (valvola rif. 05742800) non agisce o è scollegato. Verificare la continuità delle bobine e il segnale dalla scheda; durante la richiesta, controllare con manometro che non ci sia variazione di pressione all'uscita della valvola. |
| F.27 | Disconnessione di sicurezza: rilevamento di fiamme errate. | Elettrovalvola gas non stagna o che non chiude correttamente produce segnale di fiamma incoerente. Controllare la tenuta della valvola (perdite) e che la fiamma si estingue alla chiusura; sostituire la valvola se non sigilla. |
| F.28 | Errore di avvio: accensione fallita. | La valvola gas non apre o è disallineata, impedendo l'alimentazione al bruciatore. Verificare che riceva ordine/tensione e continuità delle bobine; misurare le pressioni di ingresso/uscita durante il tentativo di accensione. |
| F.61 | Errore di attivazione della valvola gas. | Cortocircuito a massa nel cablaggio o nelle bobine della valvola, o guasto del driver nella scheda impediscono di attivare la valvola. Verificare isolamento a massa, resistenza delle bobine e segnale di controllo dall'elettronica. |
| F.62 | Guasto della valvola del gas: ritardo di disconnessione. | La valvola chiude in ritardo o non sigilla (perdite), lasciando passaggio di gas dopo l'ordine di arresto. Controllare 'click' di chiusura, caduta immediata di ionizzazione e assenza di gas/fiamma; test di tenuta e sostituzione se non chiude in tempo. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Hermann Saunier Duval 05742800
- Riferimento di catalogo
- 05742800
- Marca
- Saunier Duval
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Tensione nominale
- 24 VDC
- Potenza
- 6 VA
- Grado di protezione IP
- IP 20
- Tipo di gas
- Gas naturale
- Codice lotto/data
- 154/02
- Codice stampato sull'etichetta
- 115 575 5
Domande frequenti: valvola gas 05742800
Il meccanismo del gas Rif. 05742800 è compatibile con il mio Isofast C 24 E V1?
A quale tensione funziona il meccanismo della valvola gas dell'Isofast C 35 E1?
Quale guasto indica che è necessario sostituire il meccanismo del gas dell'Isofast F 35 E1?
