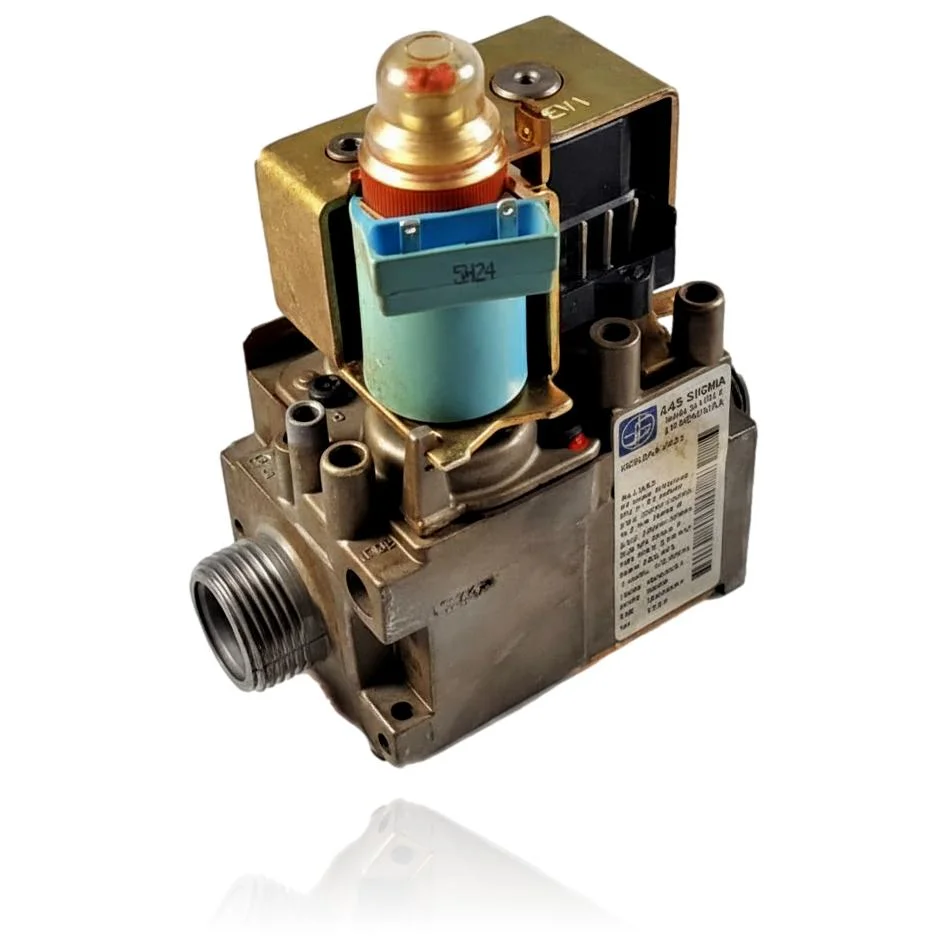

Valvola Gas Heatline Airsol HKB 224 Rif. 3003200419
La valvola gas regola e consente il passaggio del gas verso il bruciatore su ordine della scheda. La Valvola Gas Heatline Airsol HKB 224, con riferimento 3003200419 e prodotta da SIT, è essenziale per il funzionamento della tua caldaia. Se si guasta, noterai che la caldaia non si accende, potrebbero esserci blocchi di fiamma o la modulazione del gas è errata. Questa valvola è compatibile con modelli come Capriz 25, Compact C24 e Vizo 24, tra gli altri. Si consiglia di sostituirla al rilevamento di uno di questi sintomi per evitare problemi maggiori.
IVA inclusa
Consultare tramite WhatsAppCaldaie Airsol compatibili con il codice 3003200419
Valvola gas con riferimento 3003200419. Nove compatibilità verificate: Capriz 25 e Capriz 25S.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Airsol Capriz 25 | Capriz | Contrastata |
| Airsol Capriz 25S | Capriz | Contrastata |
| Airsol Capriz 28 | Capriz | Contrastata |
| Airsol Capriz 28S | Capriz | Contrastata |
| Airsol Capriz 32 | Capriz | Contrastata |
| Airsol Capriz 32S | Capriz | Contrastata |
| Airsol Compact C24 | Compact | Contrastata |
| Airsol Compact C28 | Compact | Contrastata |
| Airsol Vizo 24 | Vizo | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 3003200419 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 3003200419. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la valvola gas 3003200419
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non accende il bruciatore.
Causa: Una delle elettrovalvole non si apre e il gas non arriva al bruciatore, anche se il resto dell'accensione funziona correttamente.
Controlla se arriva gas alla caldaia (verifica che altri apparecchi funzionino e che la valvola sia aperta) e che la scintilla di accensione scatti normalmente; se entrambe le cose sono corrette, il guasto potrebbe essere la valvola.
- 02
La caldaia si blocca proprio nel tentativo di avviarsi, ancora e ancora.
Causa: La valvola non si apre in tempo e la scheda interrompe il gas per sicurezza non rilevando fiamma.
Controlla se il blocco si verifica sempre nello stesso momento dell'avvio; se è così, verifica anche l'elettrodo di rilevamento fiamma, che potrebbe causare lo stesso problema.
- 03
La fiamma non si mantiene stabile, sale e scende o lampeggia.
Causa: L'elettrovalvola di modulazione non regola correttamente il flusso di gas che arriva al bruciatore.
Osserva se l'instabilità della fiamma coincide con cambiamenti di domanda, come aprire un rubinetto o avviare il riscaldamento; se accade solo in quei momenti, il problema potrebbe essere nella modulazione.
- 04
La caldaia perde potenza o non raggiunge la temperatura richiesta anche se il bruciatore è acceso.
Causa: Una delle due elettrovalvole (EV1 o EV2) non si apre completamente e limita il gas disponibile per il bruciatore.
Controlla che il filtro del gas e la valvola di intercettazione siano completamente aperti; una restrizione in quei punti può causare lo stesso sintomo senza che la valvola sia difettosa.
Codici di errore Airsol che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F26 | Guasto nel motore passo a passo della valvola gas. | L'attuatore (stepper) della valvola non risponde o non dà feedback; verificare la continuità/ohm delle bobine, connettori e tensione di comando dalla scheda elettronica. Se le bobine sono fuori range o non c'è movimento, sostituire la valvola. |
| F27 | Rilevamento fiamma errato (fiamma quando non dovrebbe). | La valvola gas può perdere o non chiudere totalmente provocando segnale di ionizzazione con il bruciatore ‘fermo’; controllare la tenuta/tempo di chiusura della valvola e escludere umidità/elettronica prima di sostituirla. |
| F28 | Errore di accensione (non parte). | Se la valvola gas non apre o apre fuori punto non arriva gas al bruciatore; verificare pressione di ingresso, segnale di comando alla valvola e operazione in prova di accensione/diagnostica prima di sostituirla. |
| F61 | Difetto nell'attuazione/mandato della valvola gas. | Corto circuito elettrico tra scheda elettronica e valvola (bobine in corto/terra o valvola bloccata); controllare cablaggio/isolamento, tensioni di comando e resistenza delle bobine. Se la valvola non risponde o è in corto, sostituirla. |
| F62 | Ritardo nella chiusura della valvola gas. | La valvola non si chiude in tempo o perde tenuta causando un ritardo nello spegnimento della fiamma; controllare i tempi di chiusura e le perdite di gas, e sostituire la valvola se non sigilla correttamente. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Airsol 3003200419
- Riferimento di catalogo
- 3003200419
- Marca
- Airsol
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Modello/tipo stampato
- 845 SIGMA
- Codice prodotto stampato
- 0845057
- Pressione di ingresso massima (Pi)
- 60 mbar
- Pressione di uscita (Po)
- 1-37 mbar
- Elettrovalvola EV1
- 230V~50Hz, 9,2 VA classe B
- Elettrovalvola EV2
- 230V~50Hz, 2,8 VA classe J
- Modulazione (MD)
- max. 17V DC, max. 165 mA
- Temperatura ambiente di lavoro
- -15 a 60 °C
Domande frequenti: valvola gas 3003200419
Chi produce la valvola gas Heatline Airsol HKB 224 Riferimento 3003200419?
Questa valvola gas è compatibile con una Heatline Vizo 24?
Quale guasto risolve la sostituzione della valvola gas HKB 224 in una Heatline Compact C24?
Quante elettrovalvole ha la valvola gas HKB 224 e quali sono i dati elettrici?
Qual è la pressione di lavoro ammessa dalla valvola gas HKB 224 della Heatline Capriz 25?
