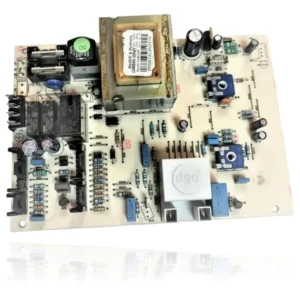

Scheda elettronica Airsol HKB 224 Ref. 3001060232
La scheda elettronica Airsol HKB 224 Rif. 3001060232 viene utilizzata nelle caldaie della gamma Heatline Compact, come i modelli S24 e S30, tra gli altri. Questa scheda è il componente che controlla l'accensione, la modulazione del bruciatore, la pompa e le funzioni di sicurezza della caldaia. Se presenta guasti, noterai che la caldaia non si avvia, si blocca o agisce in modo erratico. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla quando compaiono errori come F63, F64, F65, F67 o F70, poiché indicano problemi nella memoria o nel segnale della scheda.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 3001060232
- Garanzia
- 1 anno
Caldaie Airsol compatibili con il riferimento 3001060232
Scheda elettronica con riferimento 3001060232. Quattro compatibilità verificate: S24 e S24S.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Airsol S24 | Heatline Compact (non-condenza / Airsol HK B124) | Contrastata |
| Airsol S24S | Heatline Compact (non-condenza / Airsol HK B124) | Contrastata |
| Airsol S30 | Heatline Compact (non-condenza / Airsol HK B124) | Contrastata |
| Airsol S30S | Heatline Compact (non-condenza / Airsol HK B124) | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 3001060232 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 3001060232. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 3001060232
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
Il comando con lo schermo rimane spento, ma toccando il pannello della caldaia si nota che continua ad avere corrente.
Causa: Il display è un modulo separato che riceve i dati dalla scheda tramite un cavo piatto; se quel collegamento fallisce, lo schermo si spegne anche se la scheda continua a funzionare.
Disconnetti e ricollega bene il cavo piatto alle due estremità e controlla che non ci siano pin piegati.
- 02
Nessun pulsante del telecomando fa nulla, né accensione né regolazione della temperatura.
Causa: Se la scheda principale non elabora gli ordini, il modulo display può rimanere illuminato ma senza capacità di risposta.
Misura con un multimetro che la scheda riceve i 230V di ingresso e che il fusibile non sia bruciato prima di sostituirla.
- 03
La caldaia si accende, funziona per un po' e si ferma da sola senza che si attivi alcun codice di errore.
Causa: Un guasto interno della scheda può far perdere il segnale di manutenzione della fiamma senza generare un codice riconoscibile.
Taglia la corrente per un paio di minuti e riavvia per escludere un blocco temporaneo prima di considerare la scheda guasta.
- 04
Il display lampeggia o mostra caratteri isolati che non formano alcun codice stabile.
Causa: Solitamente si tratta di un falso contatto tra la scheda e il modulo display a causa del connettore del cavo piatto, non di un guasto del display stesso.
Muovi con attenzione il cavo piatto con la caldaia accesa e osserva se il lampeggiamento cambia; se è così, il problema è nella connessione, non nella scheda.
Codici di errore Airsol che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F63 | Errore nella memoria della scheda principale | La EEPROM/circuiteria della scheda elettronica è corrotta o fuori tolleranza; se i sensori e il cablaggio sono corretti e l'errore riappare dopo il reset, la scheda è la causa. Verificare le tensioni della scheda elettronica ed escludere guasti di cablaggio/display elettronico prima di riprogrammare o sostituire. |
| F64 | Guasto nella scheda principale / rapida fluttuazione del sensore di flusso/ritorno | La scheda elettronica interpreta letture erratiche della NTC per un guasto agli ingressi/ADC; se le NTC e il loro cablaggio misurano correttamente, la causa è la scheda. Confermare con misurazione ohmica della NTC e continuità fino alla scheda elettronica. |
| F65 | Temperatura eccessiva della scheda principale | Il sensore termico interno della scheda elettronica rileva surriscaldamento per guasto di dissipazione o del proprio circuito; se non c'è surriscaldamento esterno, la scheda è difettosa. Controllare ventilazione/posizione e temperatura reale; se il codice appare a freddo, sostituire la scheda elettronica. |
| F67 | Errore di rilevamento della fiamma sulla scheda principale | Il circuito di ionizzazione della scheda elettronica non elabora correttamente la corrente di fiamma; se elettrodo, massa e cavo sono corretti e il segnale è stabile, il guasto è nella scheda. Verificare i microampere di ionizzazione e la continuità fino alla scheda elettronica. |
| F70 | Interfaccia utente incompatibile con la scheda principale / codice di prodotto errato | Dopo il cambio della scheda o del display, il DSN/codifica non coincide tra UI e PCB; la scheda necessita di parametrizzazione o è di riferimento errato. Verificare che il DSN sul display coincida con la targhetta delle caratteristiche e riprogrammare secondo il manuale; se non accetta, scheda errata. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Airsol 3001060232
- Riferimento di catalogo
- 3001060232
- SKU interno Uniclima
- PLAHKB224
- Marca
- Airsol
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 4 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Modulo di display
- Indipendente, collegato alla scheda tramite cavo piatto
Domande frequenti sulla scheda elettronica 3001060232
Questa scheda Airsol Rif. 3001060232 è compatibile con la mia Heatline Compact S24S?
La scheda per la Heatline Compact S30 include il display di comando?
Qual è la differenza tra il modulo di display di questa scheda e la scheda stessa nella Heatline Compact S24?
