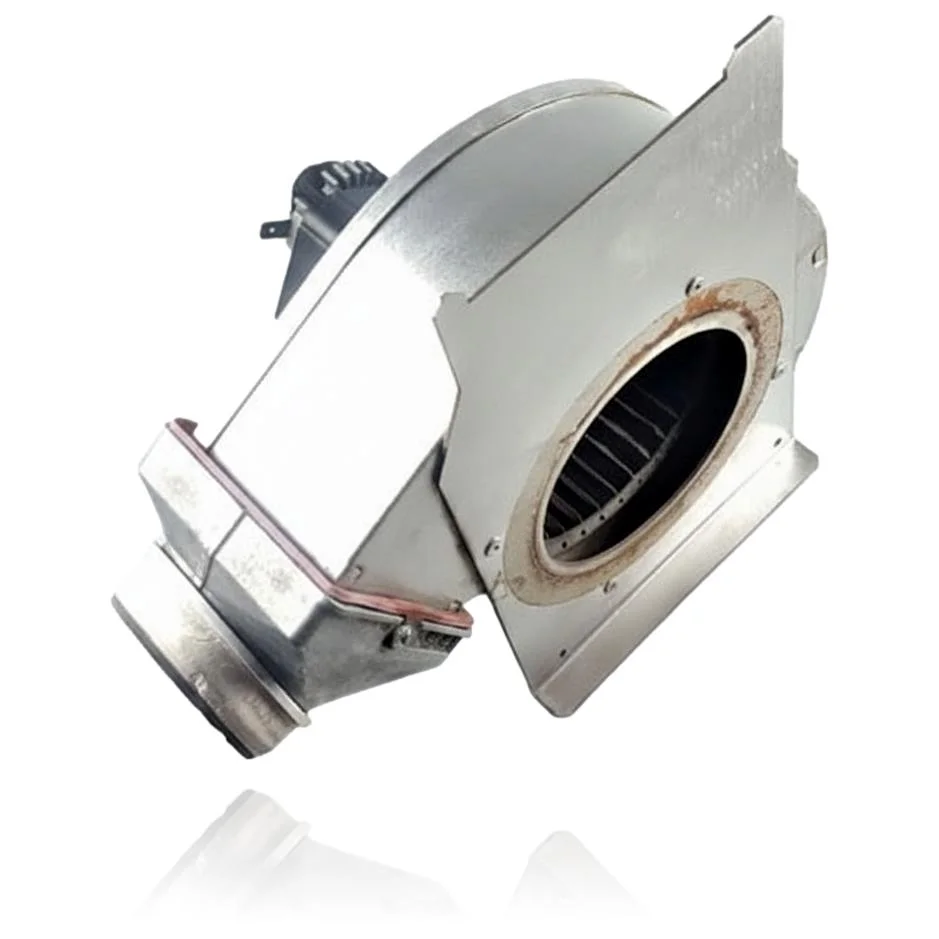

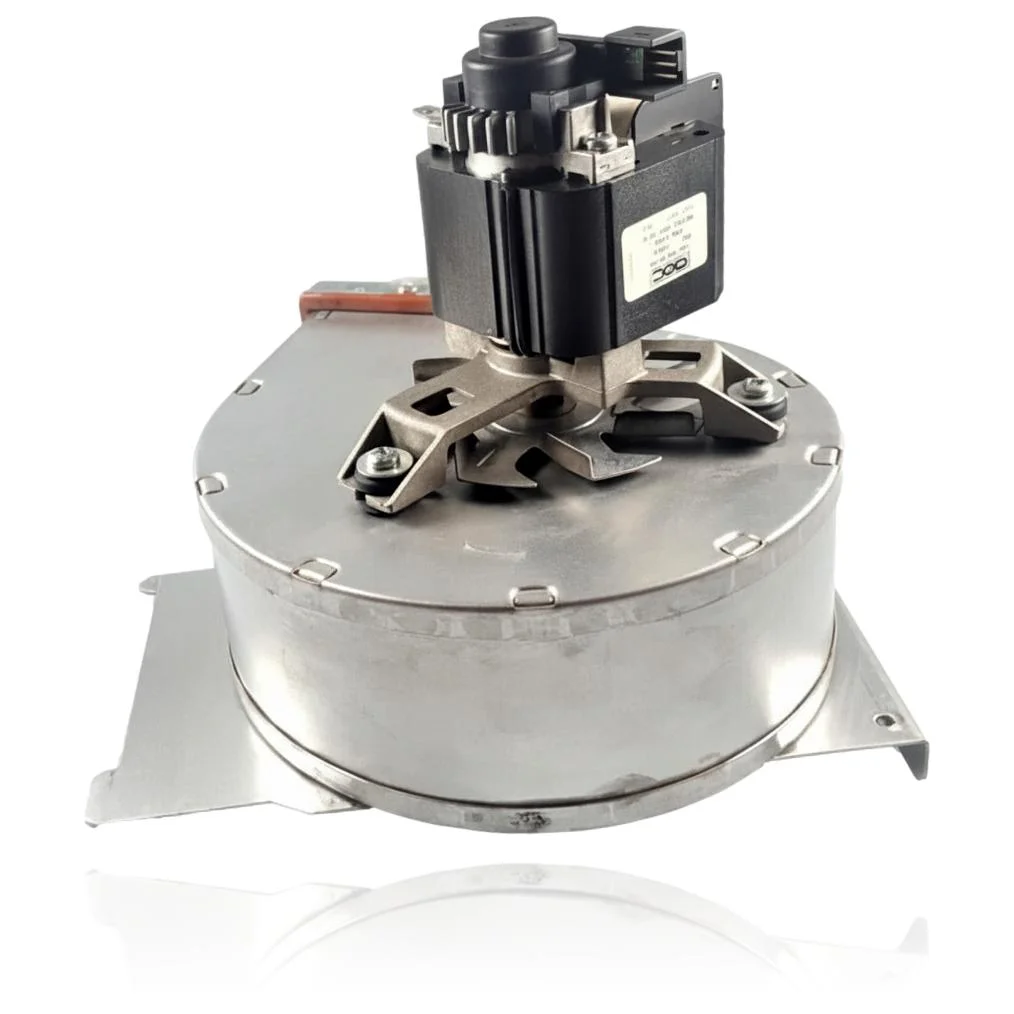

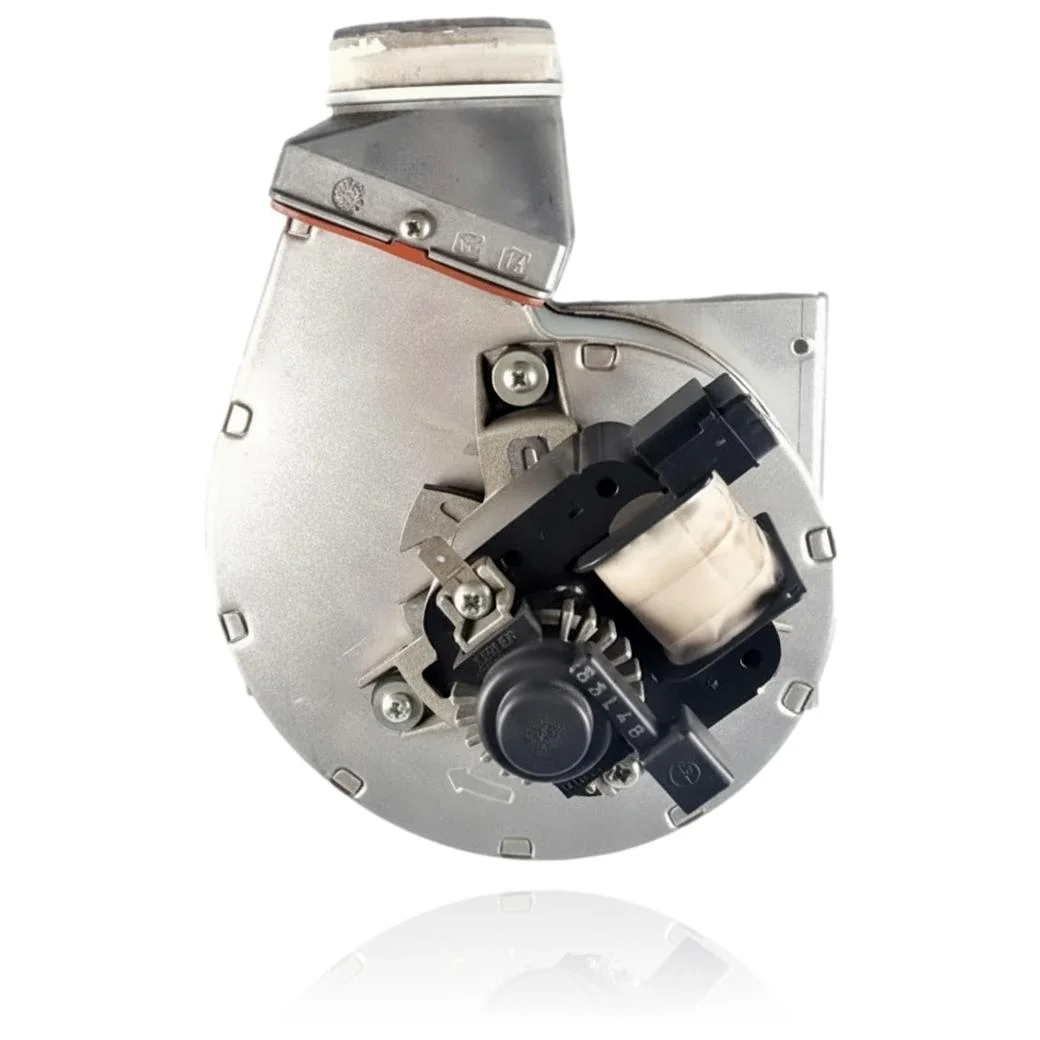

Extractor Caldera Saunier Duval Isofast/Isomax/Isotwin, Ref. 05723800
El extractor caldera Saunier Duval Isofast/Isomax/Isotwin, Ref. 05723800, es un ventilador de humos que evacúa los gases de la combustión y genera el tiro necesario para el arranque de la caldera. Cuando esta pieza falla, la caldera puede no encender o bloquearse, presentando síntomas como el código de error 10: Fallo del ventilador o 02: Seguridad de caudal aire (defecto de tiro/aspiración). Se monta en calderas de las gamas Isofast, Isomax e Isotwin, incluyendo modelos como F28E, F28E1, F35E y F24E, entre otras. Es recomendable sustituir el extractor cuando se detecten estos problemas de funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05723800
Extractor con referencia 05723800. Seis compatibilidades contrastadas: F28E y F28E1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F28E | Isofast | Contrastada |
| Saunier Duval F28E1 | Isofast | Contrastada |
| Saunier Duval F35E | Isofast | Contrastada |
| Saunier Duval F35E1 | Isofast | Contrastada |
| Saunier Duval F28E | Isomax | Contrastada |
| Saunier Duval F24E | Isotwin | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05723800 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 05723800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona el extractor 05723800
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, el extractor arranca, pero se para y bloquea tras unos segundos.
Causa: El extractor no alcanza la velocidad necesaria para que el presostato de aire confirme el tiro; si no lo logra, la centralita corta el encendido.
Escucha si el extractor alcanza una velocidad estable o se queda a medias: si se queda a medias, revisa los tubos de silicona del presostato, que pueden causar el mismo síntoma.
- 02
El ventilador hace un ruido excesivo, como un silbido agudo o vibraciones notables.
Causa: El desgaste de los rodamientos o la suciedad acumulada en las palas desequilibra el giro del rotor.
Con la caldera parada y desenchufada, gira el rotor a mano: si notas resistencia irregular o roce metálico, el desgaste está confirmado.
- 03
La caldera no intenta encender y muestra un fallo de extractor directamente.
Causa: Si el motor no arranca en absoluto, puede deberse a un bobinado quemado o a un condensador de arranque agotado.
Comprueba con un polímetro que el extractor recibe corriente en sus bornes al pedir encendido, antes de considerarlo averiado.
- 04
El fallo ocurre especialmente al arrancar en frío, después de varias horas parada.
Causa: Los rodamientos secos ofrecen más resistencia al arranque en frío que cuando llevan un rato girando.
Si el fallo desaparece al dar un pequeño impulso manual al rotor con la caldera apagada y fría, es un indicio claro de rodamientos desgastados.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 10 | Fallo del ventilador. | El motor del ventilador extractor no arranca o no es reconocido por la placa (bobinado abierto, bloqueo o cableado). Verificar que recibe 230 V~ en bornes, que gira libre y continuidad/aislamiento; si no arranca, sustituir el ventilador. |
| 02 | Seguridad de caudal aire (defecto de tiro/aspiración). | El extractor no genera el caudal/depresión requerido y el presostato de aire no conmuta; puede haber bloqueo del ventilador o circuito de humos. Verificar que el ventilador recibe tensión y gira, y comprobar cierre del presostato con el ventilador en marcha y sin obstrucciones en la evacuación. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Saunier Duval 05723800
- Referencia de catálogo
- 05723800
- Marca
- Saunier Duval
- Tipo de pieza
- Extractores
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isofast F35E1 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 05723800
¿Este extractor sirve para la Saunier Duval Isofast F28 E1?
¿Sirve el mismo extractor para la Saunier Duval Isotwin F24 EA?
¿Qué síntomas indican que falla el extractor de la Isofast F35 E?
