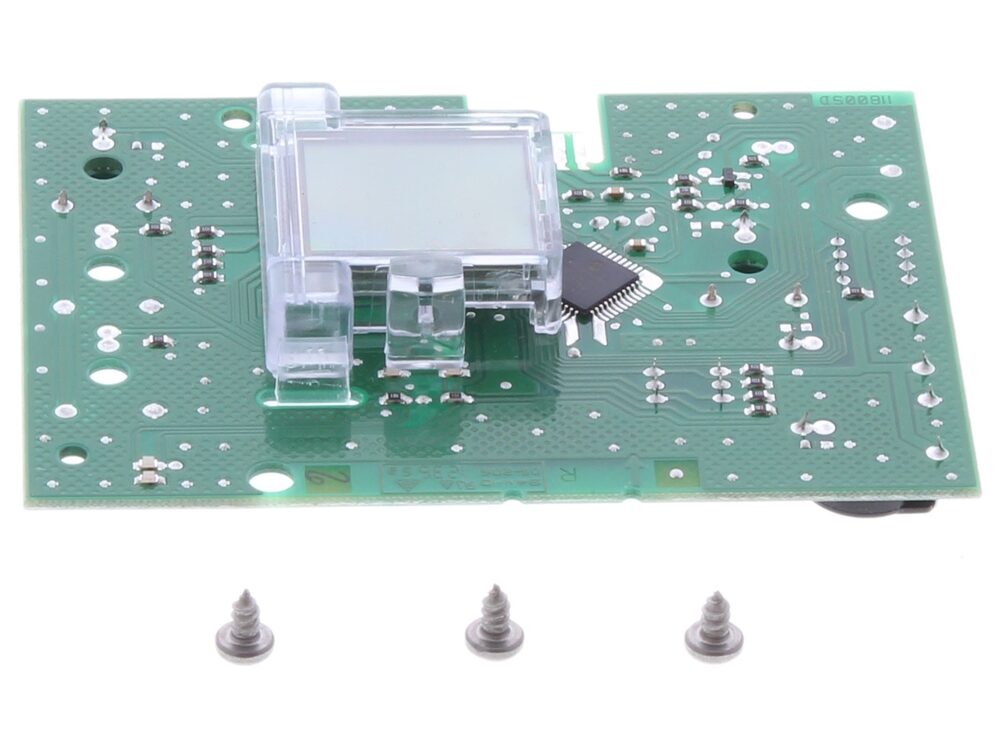

Módulo Display (Afficheur) Saunier Duval S1009000 · Themaclassic / Thema / Isotwin C/F 24 E (Ref. 05745900 / 802260)

Si tu caldera presenta alguno de estos síntomas, es muy probable que necesites sustituir esta pieza:

• DISPLAY APAGADO — Display completamente apagado — no responde al pulsar ningún botón: La caldera está alimentada (230 V OK, fusible OK) pero la pantalla de 7 segmentos permanece totalmente oscura. Los pulsadores del panel (reset, modo verano/invierno, +/−) no responden. Si el módulo afficheur está desconectado, la caldera puede seguir calentando en último setpoint pero sin feedback v
• SEGMENTOS APAGADOS — Segmentos del display apagados parcialmente (dígitos cortados o fantasma): El display enciende pero faltan segmentos: por ejemplo, en lugar de leerse ’24’ se ve ‘2’ y ‘1’ (segmentos de la cifra cortados), o aparecen dígitos fantasma que no corresponden a temperaturas reales. Los botones sí responden y la caldera funciona, pero la información mostrada es incoherente.
• TECLADO NO RESPONDE — Pulsadores del panel no responden — reset, +/−, modo no hacen nada: El display muestra correctamente la temperatura y los códigos de error, pero al pulsar los botones del panel (reset, +/−, modo verano/invierno) no hay respuesta. No se puede resetear un bloqueo F1/F2/F5 manualmente. No se puede ajustar la temperatura de consigna.
• DISPLAY ERRATICO — Display muestra caracteres aleatorios o se reinicia solo: El display enciende pero muestra caracteres incoherentes, parpadea intermitentemente, o se reinicia solo cada pocos minutos. La caldera funciona mientras el display está activo y se para cuando el display pierde comunicación.
• RESET NO FUNCIONA — Bloqueos F1/F2/F5 — no se desbloquean con el botón reset: La caldera muestra un código de bloqueo (F1 fallo encendido, F2 falta tiro, F5 sobretemperatura) y al pulsar el botón reset del afficheur NO desbloquea. El mismo código vuelve a aparecer. Procedimiento de reset manual por deslizador on/off + espera 5 s tampoco resuelve.

Diagnóstico indicativo. Para intervención técnica, consulta siempre con un profesional certificado RITE.
