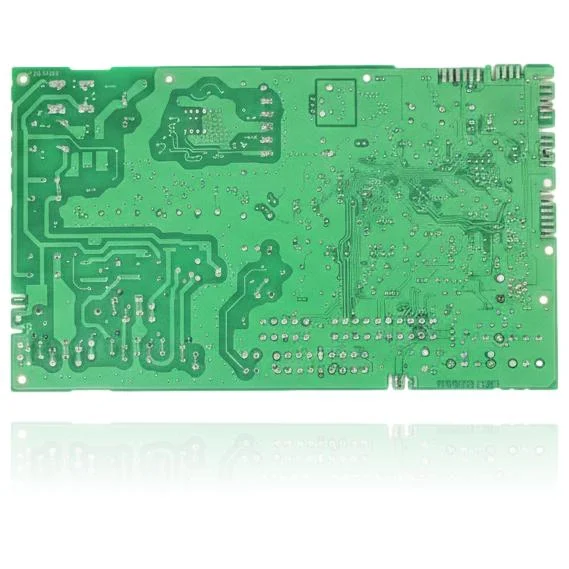

Módulo Electrónico Saunier Duval Isofast Condens F30E/F35E Ref. 0020204484
La caldera Saunier Duval Isofast Condens F30E/F35E incluye el módulo electrónico Ref. 0020204484, que actúa como la placa de control encargada de gestionar el encendido, la modulación del quemador, la bomba y las seguridades. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o presenta un funcionamiento errático. Es compatible con modelos de las gamas Isofast Condens, Isomax Condens e Isotwin Condens, entre otras. Se recomienda sustituir el módulo electrónico cuando se presenten fallos como F.63, F.64 o F.67.
Calderas Saunier Duval compatibles con la referencia S1040000
Placa electrónica con referencia S1040000. Cuatro compatibilidades contrastadas: F 30 E y F 35 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 30 E | Isofast Condens | Contrastada |
| Saunier Duval F 35 E | Isofast Condens | Contrastada |
| Saunier Duval F 35 E | Isomax Condens | Contrastada |
| Saunier Duval F 30 E | Isotwin Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1040000 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1040000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica S1040000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El ventilador no arranca, o arranca y se para enseguida, y la caldera se bloquea por fallo de combustión
Causa: Este módulo lleva el conector dedicado que gobierna el ventilador; si su etapa de control falla, no llega la orden o la velocidad correcta al motor
Antes de cambiar el módulo, comprueba que el ventilador gira libremente a mano con la caldera desenchufada y que no hace ruido de rodamiento: si el motor está agarrotado, el problema es el ventilador, no la placa
- 02
La bomba de circulación o el quemador no arrancan cuando deberían, aunque la caldera parece recibir la orden
Causa: El módulo incorpora dos relés de salida, uno de 8A/250VAC y otro de 24VDC, que dan corriente a estos componentes; si un relé se queda pegado o no cierra, el componente que gobierna se queda sin orden
Comprueba si el componente afectado funciona al forzarlo en otro modo de la caldera, para aislar si el fallo está en el relé del módulo o en el propio componente
- 03
La caldera se bloquea con un código de error relacionado con el ventilador o la evacuación de humos
Causa: El módulo interpreta la señal de revoluciones del ventilador y decide si hay caudal de aire suficiente; un fallo en esta etapa genera bloqueos de seguridad aunque el ventilador esté sano
Revisa que el conducto de evacuación no esté obstruido y que el conector marcado "Fan" esté bien encajado, sin pines doblados, antes de sustituir el módulo
- 04
Avería general: la caldera deja de responder por completo, sin encendido ni display
Causa: Un fallo global en el módulo de control deja sin gobierno a todos los componentes que dependen de él
Comprueba el fusible del módulo y la alimentación general de la caldera antes de darlo por muerto: un fusible fundido da el mismo síntoma y es mucho más barato
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.70 | Código del producto no válido (DSN). | Sustitución conjunta de pantalla y placa (S1040000) sin reprogramar el DSN o resistencia de codificación de potencia/gas incorrecta en la PCB; verificar en menú de servicio (p. ej., d.93), revisar/codar resistencia y recodificar DSN. |
| F.63 | Fallo EEPROM. | Defecto de memoria/electrónica en la placa (S1040000); confirmar tras reset y comprobación de tensiones/masas; si persiste, reprogramar o sustituir la PCB. |
| F.64 | Fallo en la electrónica / NTC. | El front‑end analógico/ADC de la PCB detecta cortocircuito/lecturas imposibles de NTC o está averiado; aislar desconectando/medindo NTC y cableado y, si están correctos, sustituir la placa. |
| F.65 | Fallo: temperatura de la electrónica. | Sobrecalentamiento de la placa electrónica; verificar focos de calor externos/ventilación y temperatura real en electrónica; si reaparece sin causa externa, sustituir la PCB. |
| F.67 | Fallo: electrónica/llama. | El ASIC de control de llama en la PCB entrega señal no plausible; medir corriente de ionización y masa, y si están correctas, la electrónica (S1040000) está averiada. |
| F.42 | Fallo resistencia codif. (probablemente en combinación con F.70). | Resistencia de codificación del tipo de gas en la PCB en cortocircuito/abierta o mal codificada; comprobar valor y conexiones (y la del mazo de potencia) y recodificar/cambiar la placa si la resistencia integrada falla. |
| F.27 | Desconexión de seguridad: detección de llamas incorrectas. | Humedad/daño en la electrónica de control de llama de la PCB provoca detección de llama fuera de fase; inspeccionar/retar juntas, secar y revisar la placa y la señal de ionización antes de sustituirla. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1040000
- Referencia de catálogo
- S1040000
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código en etiqueta (más prominente)

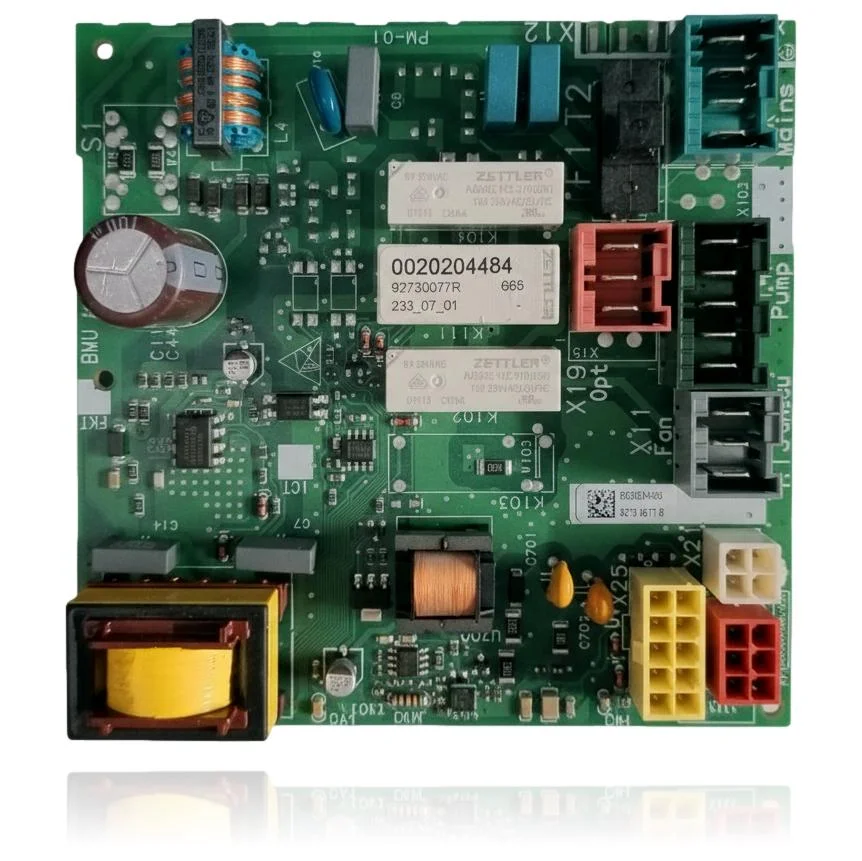

- 0020204484 (junto a 92730077R / 665 / 233_07_01)
- Código secundario en etiqueta

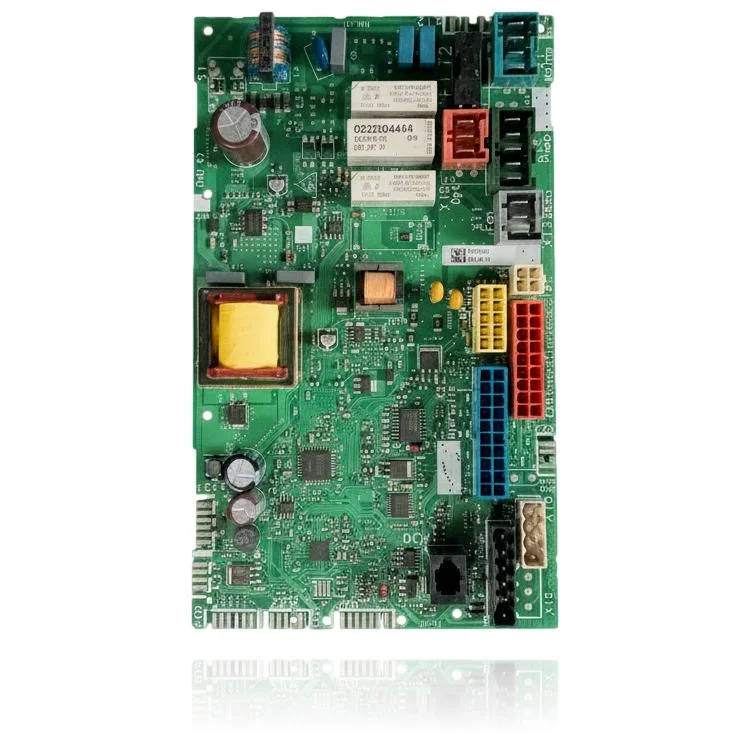

- 0222104464
- Marcaje de la placa

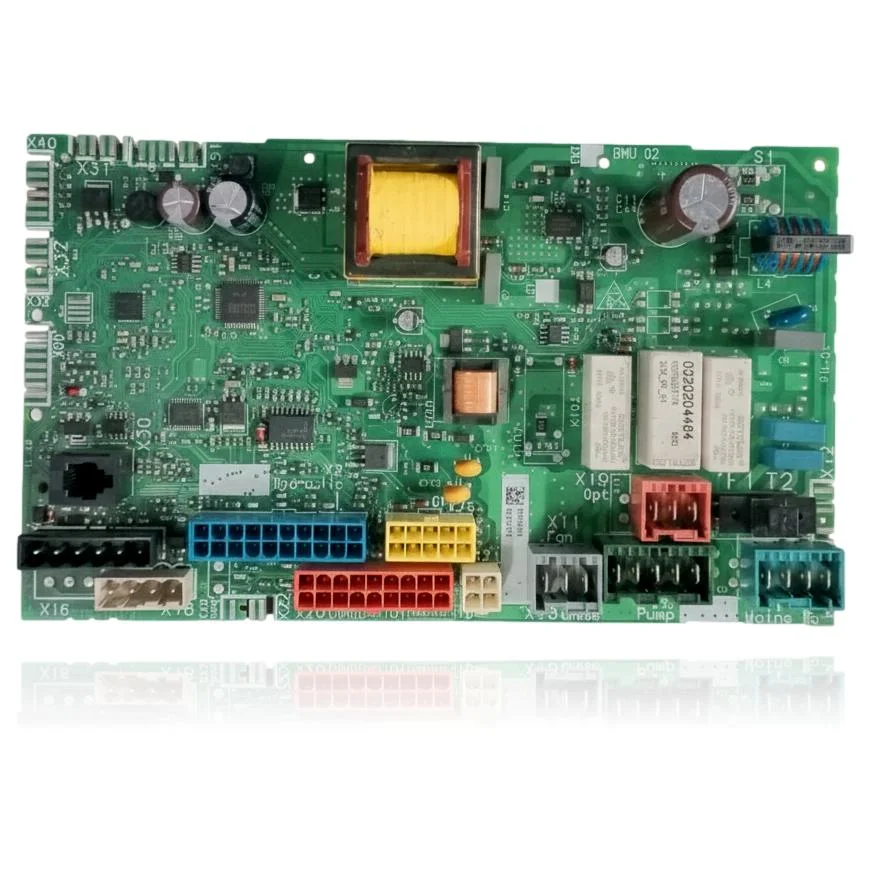

- BMU_02
- Relés de salida
- 2x relé ZETTLER: uno de 8A 250VAC y otro modelo AJ3030 de 24VDC
- Marcaje del relé en X19
- 0020204604
- Conectores de la placa
- X10 | X11 Fan | X19 Opt | X20
Dudas frecuentes sobre la placa electrónica S1040000
¿Este módulo electrónico vale para la Saunier Duval Isofast Condens F30E?
¿La referencia de este módulo es 0020204484 o 0222104464?
¿Este módulo controla el ventilador de la Saunier Duval Isofast Condens F35E?
¿Qué relés monta el módulo electrónico de la Saunier Duval Isofast Condens F30E?
¿Cuántos modelos son compatibles con este módulo electrónico?
¿Cuál es la referencia del módulo electrónico para la Saunier Duval Isofast Condens?
Recambios relacionados con Saunier Duval Isofast Condens
